材质 | PTFE PFA |
---|---|
性能 | 耐腐蚀 |
扬程 | 1(m) |
品牌 | ALMATEC |
型号 | E15TTT E25TTT E50TTT |

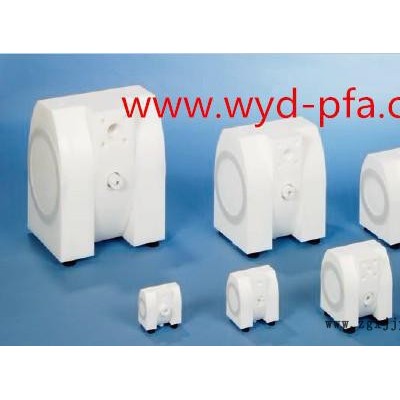

ALMATECE系列都基于双隔膜泵原理。其基本的构造中包括两个外侧壳和一个中间的壳。每个侧壳有一个流体腔,由隔膜与中间壳隔离。
两片隔膜由活塞杆连接,在空气控制系统的作用下,交替受压,形成前后稳定。在**张图中,压缩空气推动左侧的隔膜向流体室运动,推动液体通过打开阀门从顶部的出口排出,与此同时,右侧的隔膜吸入液体,从而充满第二个液体室,在冲程后期,自动反向动作,以相反方面进行同样的操作
E系列泵的不同材质
.外壳:聚已烯、导电聚乙烯、PTFE、导电PTFE
.膜片:EPDM、PTFE/EPDM复合材料、改性PTFE、NBR、ATEX型号
.球型阀:EPDM、PTFE、NBR、不锈钢
。柱型阀:PTFE
聚乙烯与聚丙烯相比,从热稳定性和化学稳定性讲,两者几乎没有差别。但是其机械性能不同,在输送沙浆的测试表明,聚乙烯的耐磨性是聚丙烯的7倍,是钢的1.6倍,当然它的耐磨性比铸铁或铝更高,在高耐磨性的应用中(如,电镀业中酸洗槽、印刷油墨、陶瓷业中的陶泥和釉料)是非常关键的.
防爆区域中使用的导电型(符合ATEX要求)
导电型泵体和内部部件采用聚乙烯或PTFE加导电填料制成,其含量低于ATEX的限值,泵通过中间壳体接地,以防止静电,E系列导电型泵均符合ATEX的要求,可用于气体、含尘环境中输送可燃液体.
各种型号流量:
◇E08**大流量可达10 L/min。
◇E10**大流量可达23 L/min。
◇E15**大流量可达54 L/min。
◇E25**大流量可达130 L/min。
◇E40**大流量可达300 L/min。
◇E50**大流量可达530 L/min。
◇E80**大流量可达800 L/min
