广东利拿实业有限公司

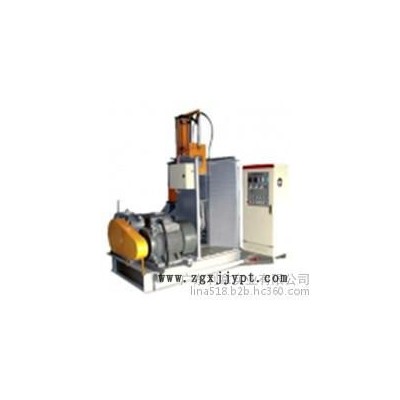

35L密炼机特点：

一..利拿35L密炼机设有分段混炼、塑炼计时系统，自动报警系统，集尘系统，电器控制系统，有效的保证了生产车间安全，提高了生产效率。

二．从机架后门（或从侧面）加料，混炼室向前翻转140°卸料，这样既便于生产流程上下的工序连线，又便于对混炼室、转子的观察及清洗

三. 翻转机构采用环面包络涡杆副（TOP）传动效率高，承载能力大，并可实现不停车卸料，免除了电机频繁起动，大大延长其使用寿命。

四. 35L密炼机转子凸棱的螺旋角度及工作长度设计合理，能使物料获得**的捏炼效果。其转子棱缝及端面为堆焊耐磨硬质合金，混炼室、转子、上顶栓直接与物料接触的表面均经抛磨后镀硬铬，光亮耐磨且耐蚀。

五. 35L密炼机混炼室上口与机架悬壁结合处，采用弧形板槽迷宫压封结构，密封灰尘效果好。转子端面采用接触外压式无润滑密封结构，耐磨耐用。

六. 混炼室、转子、上顶栓等部件均采用夹套式结构，可供通入截止如蒸汽、导热油、水进行加热或冷却，以适应各种炼胶（炼塑）工艺要求，加工的物料质量优良稳定。

七. 橡胶（塑料）及其它助剂在密封、加压及温度可控条件下，进行混炼或塑炼，生产效率高，物料分散均匀,品**良，环境不受污染，换料、更色清洗方便。

八. 电控系统采用PLC装置，具有完善可靠的自动控制监测、报警等功能及必要的连锁保护功能。

利拿密炼机转子结构及加工工艺：

利拿式密炼机转子结构:转子由长棱、短棱、转子体和转子贯通式内腔上的循环冷却水道组成。转子的一个长棱和一个短棱组成一组棱，两组棱均匀分布在转子体上，并从转子的端头向转子中心部位以螺旋状延伸，长棱的起始边与转子端头不相连，矩棱的起始边与转子的端头相连。转子贯通式内腔壁及棱部位加工有回转式循环冷却水道。由此转子在工作时轴向力达到平衡，产生的热量少，混炼充分，硫化体系分布加快，填充系数增加，冷却效果显著，因而可提高混炼胶质量和炼胶效率。

转子叶设计特点:搅拌速度同比快约1/3，比传统滚轮机约快3倍。从设计结构上实为行业上一种**的橡塑工业用密炼机转子。

转子叶制造过程:为进口合金钢堆焊-高精度抛磨-渗碳-表面镀硬铬处理,这样才能确保耐磨耐用. 是特别针对密炼高填充色母粒,铁粉或磁粉料等抗耐磨性极强的物料.

转子轴材质:转子轴心由38CrMoALA氮化HV950-1050处理,深度为0.6-0.75MM,脆性不大于11级,以确保转子轴硬度高,承载能力高,扭力强,不断轴,传动平稳。

35L(升）密炼机技术参数：

密炼容量具------------------------35L

驱动电机--------------------------55kw

翻转电机---------------------------2.2kw

翻转角度---------------------------140

空压机---------------------------5.5kw

水冷却---------------------------0.3-0.4mpa

电加热---------------------------12Kw

机械重量--------------------------6500KG

外型尺寸----------------------------3.2*1.9*3.0m

温馨提示：本机可按照客户要求选择PLC程控。
