我们设计的喷塑机控制器基于STM32微控制器控制器，完成控制器的硬件设计后，需要设计和实现控制器的软件，实现控制器的功能。软件设计采用ST的STM32CUBE作为驱动开发环境，该软件可以在图形界面中配置喷塑机MCU的时钟和外设，直接生成MDK开发的C语言代码，大大节省了MCU的时间。配置提高了开发效率。
喷塑机控制板编程控制板主程序包括初始化程序，RS422通信模块，ADC模拟数据采样模块，电压电流控制算法模块，气压控制和步进电机驱动模块，EEPROM数据存储模块，管理协调软件和数据存储单元。管理协调软件负责各功能软件之间的通信和协调，实现各模块之间的同步;功能软件模块通常由主程序调用子程序和中断程序实现。
喷塑机存储模块编程静电喷涂控制器配置参数保存在主板的EEPROM中。断电时电源不会丢失。可以再次从启动中读取参数。存储芯片2_SLC640是一个64Kb电可擦PROM，它是8Kx8bit结构，存储空间地址为Ox0000} Ox1FFF，页面大小为承诺字节，通过SPI接口通信，通信频率高达2MHz。
喷塑机RS485通信模块设计考虑到内部通信协调器与静电喷涂控制柜静电喷涂控制器之间的一对多关系，以及传输速率等因素，选择RS48_5通信模式，并进行通信协议采用半双工通信，小型喷塑机，喷塑机支持总线拓扑，喷塑机器，多个控制器可以安装在静电喷涂控制柜通信协调器的RS48_5通信网络中，符合设计要求。根据静电喷涂控制柜的设计要求，通信协调板主要分为六个模块：电源模块，MCU模块，RS48_5模块，喷塑机，固态继电器输出模块，以太网以太网接口模块，EEPROM存储模块。
由于喷塑机通信协调器设计用于安装多达40个控制单元以进行协同操作，因此需要40个触发IO，以及SPI接口，USART接口和以太网接口等外设。因此，通信协调板选择封装为LQFP100的STM32F407。为通信协调板的每个模块设计和分析主控制MCUo。 EEPROM存储模块使用2_SLC640和静电喷涂控制器来控制主板。 RS48_5通信模块与操作面板相同，我们不再赘述。
首先根据现场调查分析静喷塑机，并对喷涂系统进行分析和总结。通过对喷涂操作具体过程的分析和总结，根据国内外静电喷涂控制系统的参考，提出了静电喷涂控制系统的设计结构，并设计了适合该系统的静电喷涂控制柜。线操作。在此基础上，设计了喷塑机控制系统部分的静电喷涂控制器。该控制器与本文提出的静电喷涂控制系统兼容，也可以支持手动喷涂。第三章控制器硬件电路的设计与实现在明确设计要求后，硬件电路的设计是为了实现静电喷涂控制器的功能和要求。
本文设计的喷塑机控制器主要分为两部分。控制板主要负责控制器的控制参数计算，控制结果输出和动态参数采集。操作面板主要负责参数设置和外部RS48_5通信。控制板主要由RS422通信模块和电路输出，两个用于气体输出的静电喷雾参数输出模块，以及两个模块的外围测量电路和触发电路组成。操作面板由按钮显示模块，RS422通信模块和RS48_5通信模块组成;操作面板电源模块由控制板电源模块供电，并通过各种RS422通信模块进行通信;操作面板的RS48_5通讯接口用于连接静电喷涂控制柜内的RS48_5总线网络。

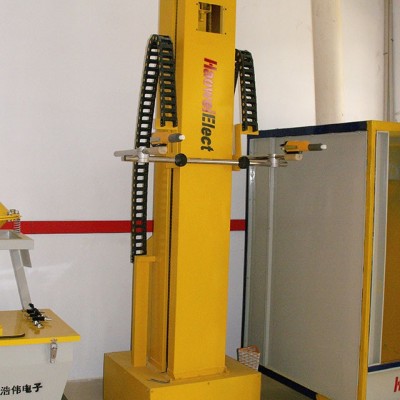

小型喷塑机-浩伟涂装 规格全-喷塑机由临朐浩伟电子设备有限公司提供。临朐浩伟电子设备有限公司是从事“静电喷涂设备,粉末喷涂设备,喷塑设备,涂装设备”的企业，公司秉承“诚信经营，用心服务”的理念，为您提供更好的产品和服务。欢迎来电咨询！联系人：姚经理。
