| 品牌 : | 利圣德 | 型号 : | IY80-65-160 |
| 加工定制 : | 否 | 适用范围 : | 卧式单级离心泵油泵 |

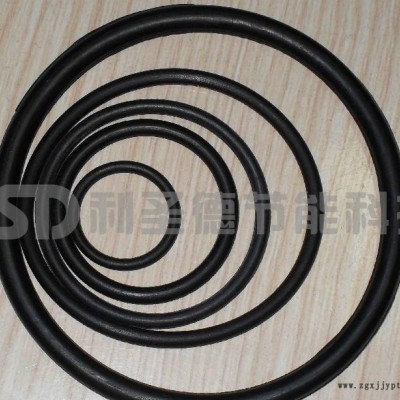

| 产品别名 : | O型圈 | 重量 : | 0.1kg |
IY型油泵性能简介
IY油泵是一种卧式单级离心油泵，其中IY型是单级单吸离心油泵，该系列的离心油泵主要是适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，主要用于油田、炼厂、石油化学工业，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。中文名IY型油泵输送温度－20℃～80℃进口压力0.6Mpa流量Q 6.3-200m3/h。
1、IY型油泵型号说明编辑
IY100－65JR－200
IY－单级单吸输油离心泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－表示降速使用
R－从吸入端看，吐出口方向朝右
200－叶轮的名义直径（mm）
IY型油泵参数范围编辑
流量：Q 6.3-200m3/h
扬程：H 8-125m
2、IY型油泵结构特点介绍编辑
IY、DY型离心油泵系列离心油泵整体结构都是由泵头、电机、底座和联轴器构成的，安装方式为卧式安装，进出口方向都是水平吸入垂直吐出。不同的是泵头部分不一样，DY型的泵头有中段、导叶等，并且有多个叶轮，IY型离心油泵是一个叶轮。
该系列的离心油泵都是采用的机械密封，确保了输送过程中的密封性能性，防止油类物质挥发与泄漏。超效节能水力模型，具有超效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
结构特点:

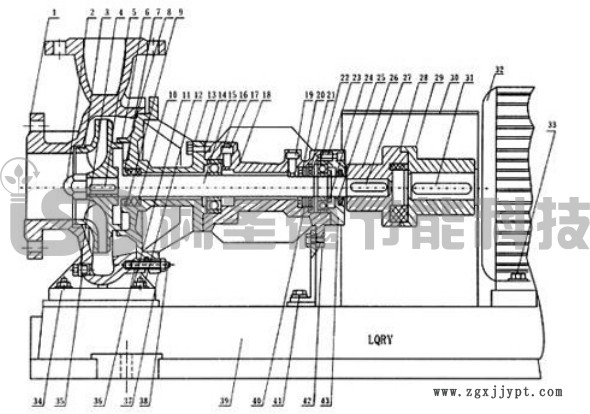

IY型泵是根据国际标准ISO2858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封部件和悬架部件等组成。
IY型泵的结构采取后开门的结构形式，即泵体与泵盖的分界在叶轮的背面，泵体和泵盖构成泵的工作室；叶轮、轴和滚动轴承等为泵的转子；悬架和轴承部件支承泵的转子。为了平衡泵的轴向力，大多数叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。但有些泵的轴向力不大，叶轮背面不必设密封环和平衡孔。
轴承 采用两个向心球轴承（IR泵为一个向心球轴承，两个向心推力球轴承）装在悬架内，支承泵轴，承受泵的径向力和轴向力。
轴封 采用填料密封或机械密封，在轴封处装有轴套以保护轴。
