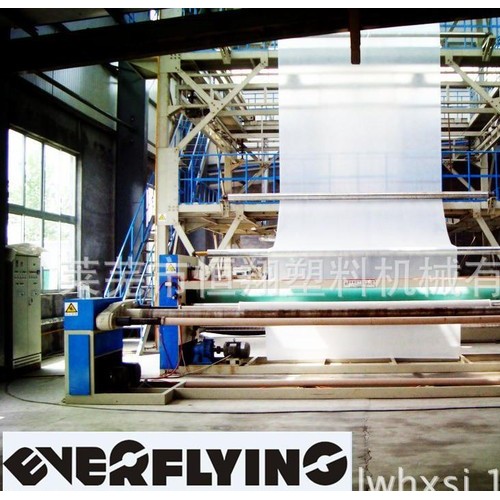

莱芜恒翔塑料机械有限公司专业制造常年大棚膜生产线设备
产品: 浏览次数:915莱芜恒翔塑料机械有限公司专业制造常年大棚膜生产线设备
品牌: 恒翔塑机
种类: PE吹膜机
适用原料: PE,LDPE
单价: 500000.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-04-21 11:59

详细信息
种类 PE吹膜机
适用原料 PE,LDPE
产品别名 大棚膜设备
产品用途 蔬菜大棚
最大吹膜宽度 6000-8000(mm)
吹膜厚度 1.0(mm)
螺杆直径 150(mm)
螺杆转速 60(rpm)
电动机功率 150KW(kw)
机头膜口直径 1100(mm)
售后服务 三包保一免费调试
螺杆长径比 30 1
品牌 恒翔
型号 SJ-150

本机组由挤出机、牵引机、机头、风环、外冷却、卷取机等部分组成。

2、功能特点:

(1)挤出机.

1、结构特点

1.1采用新型结构加料衬套,加料座配水冷装置,提高了螺杆的输送效率。

1.2采用双波状螺杆本体与混炼元件组成的新型螺杆,增强了螺杆的剪切混炼效果,提高了塑化质量和生产能力。

13温度控制采用新型数显控温仪表,并配有低风压、大风量冷却风机,提高了温控精度。

1.4采用硬齿面减速器和变频调速,具有传动平稳,调速范围宽,节约电能等特点。

2、螺杆、螺筒

螺筒、螺杆选用38CrMoAlA钢,经调质、氮化处理,氮化层深度0.4-0.7mm,硬度HV700-960,具有较高的强度,表面硬度和耐蚀能力。

螺筒承受螺杆和塑料的接触、摩擦,并有较高的挤出压力,选用38CrMoAlA钢材,经调质氮化处理,氮化层深度0.5-0.8mm,硬度HV940以上,具有较高的表面强度、硬度和耐蚀能力。

3、传动系统

为满足不同的工艺要求,螺杆转速通过变频器调速,运行稳定,可靠性高,可**大限度的提高传动效率。由电机通过三角带传动,带动硬齿面减速器,使螺杆在0-70r.p.m范围内作无级调速。减速箱齿轮和轴类零件采用****合金钢(20CrMoTi),经齿面渗碳、淬火和磨齿加工,齿部精度6级,齿面硬度HRC54-62。减速箱配冷却系统。在输出轴前端配置有高安全系数的推力轴承,承受螺杆的挤压推力。轴承和油封等主要标准件皆采用国内**产品。具有高的传动精度和较长的使用寿命。整机承载能力高、传动平稳,噪音低,传动效率高等特点。

4、加热冷却系统

   为保证塑化质量,在螺筒配有7--9区铸铝加热器及冷却风机,通过数显自动控温仪表,能使螺筒温度在0~300℃范围内自动控制。

5、电器部分

挤出机的电气控制系统,可分为二部分,即主电机传动控制和温度控制,主机采用变频调速。该机组数显控制仪表精度较高,采用时间比例方式配以冷却风机,可实现多区段“自动—手动”温控,满足各种树脂加工的工艺要求。在控制柜内部,装有自动开关及熔断器、热继电器,具有良好的短路、过载保护性能。

  6、换网装置

     为净化物料,提高制品质量,塑化后的熔体须经滤网后方可进入机头。本机组采用特殊设计的圆筒式长效过滤网装置,加大有效过滤面积,延长换网时间。并设计有手动丝杆机构,可快速拆卸并更换滤网,换网时间短,操作方便。

(2)模头及风冷装置

 1、模头

模头各零件流道表面均进行镜面抛光处理,以提高机头内高压熔体的流动性。为提高其流道表面的耐磨、耐蚀能力,对各零件流道表面均进行了镀硬铬处理。镀铬层厚≥0.03mm,镀铬后HRC>60。

模头由螺旋体、模芯、调整环、机头体等部分组成。从挤出机挤出之熔融物料,从螺旋体低部主流道,经各分流道流入螺旋流道,经两元流动汇至口模,形成均匀的圆形管坯,经吹胀冷却成为塑料薄膜。

2、冷却装置

冷却装置由:冷却风机、风量分配器、风管、风环组成。风环风机选用低风压大风量冷却风机,保证足够的冷却风量,并可以通过变频调速调节风机的风量,得到理想的工艺效果。

风环:采用坝式单风口结构,并在主风室设有遮流板,保证其风量和风速的均匀性,另外通过特殊结构风口,提高了薄膜的冷却效果和生产稳定性。

  内冷系统(含内冷风环,进口探测器、控制器)

变频控制的进风机、出风机

超声波探头,带有非线性温度补偿功能,保证精度要求

高精度伺服调节阀及电器控制系统。高精度伺服调节阀采用进口控制,可以在0-90度范围内任意调节,10000Pa下保持输出风量稳定,电器系统采用进口元气件,采用模糊控制算法,进行**输出



(3)牵引装置

牵引装置是保证膜泡稳定引取之装置,本部分包括上牵引装置、人字板、插板

泡装置、导膜系统等部分组成。

机架、人字板插板装置

材料:槽钢框架结构加自由滚动PPR管。

人字板开合形式:气动开合

夹角形式:可调     夹角调节驱动方式:手动

插板装置:采用立体三角形结构,头部材质为尼龙滚轮,表面装滚动PPR管 ,插板设计结构为上下、左右、进退可调。插板调整部分为手动控制。

机架结构形式:可拆卸结构,带安全操作平台和安全防护栏

稳泡形式:辊筒井字式      开合形式:电动

(4)卷取部分

本部分由二次牵引装置、中心收卷装置等部分组成。

二牵引开合采用气动控制,由牵引架导膜辊下来的薄膜,后经扩幅装置扩幅辊的展平处理,引向卷取机实现收卷。另外,本机在卷取装置上配置长度计数器,可准确的显示卷取长度,同时可根据设定长度,由音响装置发出信号时换卷,可以准确控制卷取长度。

2FM3200十三米大棚膜机组
