| 厂家(产地) | 日本住友 |
|---|---|
| 牌号 | E6006L |
| 加工级别 | 注塑级 |
| 特性级别 | 增强级,阻燃级,耐高温 |
| 用途级别 | 纤维 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| ||||
|
基 本 资 料
| 【名称】： | LCP | |
【产地】： | 住友化学 | |||
【特性】： | 阻燃耐磨、高强度 | |||
【级别】： | 注塑级、挤出级 | |||
【重量】： | 25kg | |||
【包装】： | 独立包装 | |||
【报告】： | UL黄卡、SGS、MSDS等 | |||
【应用】： | 速接器、线圈、开关、插座 | |||
MS树脂是以甲基丙烯酸甲酯(MMA)和苯乙烯(SM)为主要原料所合成的透明共聚合物。具有优异的透明性、 光学性、吸湿性小、耐候性佳、易于加工、成形品残留应力小…等特点。而且MS树脂的比重较压克力低,成本也 较便宜。一般射出成型及押出成型,透明性近于压克力树脂(PMMA)。 | ||||
【基本特性】： | ||||
| A：液晶又可分为溶致液晶聚合物和热致液晶聚合物。前者在溶剂中呈液晶态，后者因温度变化而呈液晶态。B：液晶聚合物分子的分之主链刚硬，分子之间堆砌紧密，且在成型过程中高度取向，所以具有线膨胀系数小，成型收缩率低和非常突出的强度和弹性模量以及优良的耐热性，具有较高的负荷变形温度，有些可高达340℃以上。C：LCP的耐气候性、耐辐射性良好，具有优异的阻燃性，能熄灭火焰而不再继续进行燃烧。其燃烧等级达到UL94V-0级水平。LCP塑胶原料是防火安全性**好的特种塑料之一。D：一般热致性液晶聚合物具有较好派的流动性，易加工成型。其成型产品具有液晶聚合物特有的皮芯结构，树脂本身具有纤维性质，在熔融状态下有高度的取向，故可起到纤维增强的效果。这也是液晶聚合物**引人注目的特点。E：热致液晶聚合物还可与多种塑料制成聚合物共混材料，这些共混材料中液晶聚合物起到玻纤增强的作用，可以大大提高材料的强度、刚性及耐热性等。F：LCP塑胶原料密度为1.4~1.7g/cm3。液晶聚合物具有高强度，高模量的力学性能，由于其结构特点而具有自增强性，因而不增强的液晶塑料即可达到甚至超过普通工程塑料用百分之几十玻璃纤维增强后的机械强度及其模量的水平；如果用玻璃纤维、碳纤维等增强，更远远超过其他工程塑料。G：LCP液晶聚合物还具有优良的热稳定性、耐热性及耐化学药品性，对大多数塑料存在的蠕变缺点，液晶材料可忽略不计，而且耐磨、减磨性均优异。H：LCP塑胶原料具有优良的电绝缘性能。其介电强度比一般工程塑料高，耐电弧性良好。作为电器应用制件，在连续使用温度200~300℃时，其电性能不受影响。而间断使用温度可达316℃左右。I：LCP塑胶原料具有突出的耐腐蚀性能，LCP制品在浓度为90%的酸及浓度为50%的碱存在下不会受到侵蚀，对于工业溶剂、燃料油、洗涤剂及热水，接触后不会被溶解，也不会引起应力开裂。
| ||||
【应用领域】： | ||||

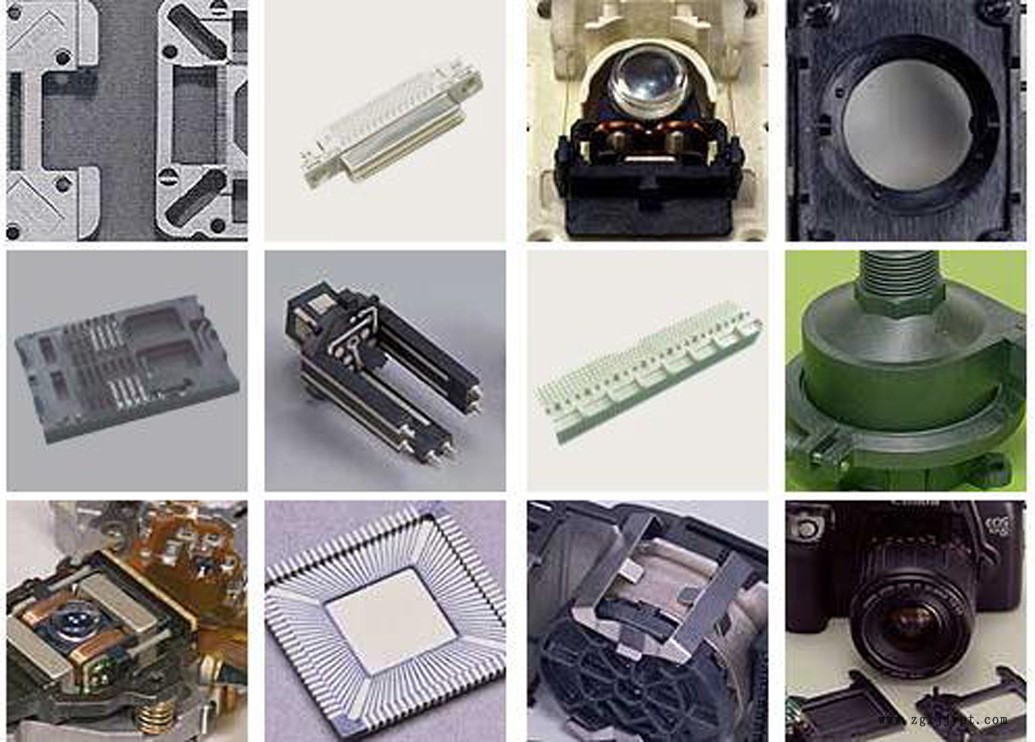

| ⒈特性a、LCP具有自增强性：具有异常规整的纤维状结构特点，因而不增强的液晶塑料即可达到甚至超过普通工程塑料用百分之几十玻璃纤维增强后的机械强度及其模量的水平。如果用玻璃纤维、碳纤维等增强，更远远超过其他工程塑料。b、液晶聚合物还具有优良的热稳定性、耐热性及耐化学药品性，对大多数塑料存在的蠕变特点，液晶材料可以忽略不计，而且耐磨、减磨性均优异。c、LCP的耐气候性、耐辐射性良好，具有优异的阻燃性，能熄灭火焰而不再继续进行燃烧。其燃烧等级达到UL94V-0级水平。d、LCP具有优良的电绝缘性能。其介电强度比一般工程塑料高，耐电弧性良好。在连续使用温度200-300℃，其电性能不受影响。间断使用温度可达316℃左右。e、LCP具有突出的耐腐蚀性能，LCP制品在浓度为90%酸及浓度为50%碱存在下不会受到侵蚀，对于工业溶剂、燃料油、洗涤剂及热水，接触后不会被溶解，也不会引起应力开裂。⒉应用a、电子电气是LCP的主要市场：电子电气的表面装配焊接技术对材料的尺寸稳定性和耐热性有很高的要求（能经受表面装配技术中使用的气相焊接和红外焊接）；b、LCP：印刷电路板、人造卫星电子部件、喷气发动机零件、汽车机械零件、医疗方面；c、LCP加入高填充剂或合金（PSF/PBT/PA）：作为集成电路封装材料、代替环氧树脂作线圈骨架的封装材料；作光纤电缆接头护套和高强度元件；代替陶瓷作化工用分离塔中的填充材料。代替玻璃纤维增强的聚砜等塑料（宇航器外部的面板、汽车外装的制动系统）。LCP已经用于微波炉容器，可以耐高低温。LCP还可以做印刷电路板、人造卫星电子部件、喷气发动机零件：用于电子电气和汽车机械零件或部件；还可以用于医疗方面。LCP可以加入高填充剂作为集成电路封装材料，以代替环氧树脂作线圈骨架的封装材料；作光纤电缆接头护头套和高强度元件；代替陶瓷作化工用分离塔中的填充材料等。 LCP还可以与聚砜、PBT、聚酰胺等塑料共混制成合金，制件成型后机械强度高。 | ||||
【注塑工艺】： | ||||
| LCP的成型温度高，因其品种不同，熔融温度在300~425℃范围内。LCP熔体粘度低，流动性好，与烯烃塑料近似。LCP具有极小的线膨胀系数，尺寸稳定性好。成型加工条件参考为：成型温度300~390℃；模具温度100~260℃；成型压力7~100MPa，压缩比2.5~4，成型收缩率0.1~0.6。 料筒温度通常料筒温度、喷嘴温度、材料熔融温度如表所示。如考虑到螺杆的使用寿命，可以缩小后部、中部、前部的温差。为了防止喷嘴流涎，喷嘴温度可以比表中所示的温度低10℃，如果要提高流动性的话，所设温度可以比表中所示的温度高出20℃，但是必须注意下列情况。降低料筒温度时：滞留时间过长，不会引起粒料在料筒中老化，也不会产生腐蚀性气体，所以滞留时间长一般不会产生什么大的问题。但是，如果长时间中断成型的话，请降低料筒温度，再次成型时，以扔掉几模为好。各品级成型时的料筒温度（℃）2. 模具温度LCP塑胶原料可成型的模具温度在30℃-150℃之间。但是我们一般将模具温度设定在70℃-110℃左右。为了缩短成型周期、防止飞边及变形，应选择低的模具温度；如果要求制品尺寸稳定（特别是用于高温条件下的制品），减少熔接缝的产生及解决充填不足等问题时，则应选择高的模具温度。 可塑化螺杆的转速一般为100rpm。如果是含玻纤或者含碳玻纤的材料（例：A130、A230等），为了防止玻纤被折断，我们必须选择比较低的转速。此外，背压也尽可能低一点。料筒温度设定为300℃时，材料在料筒内滞留时间对塑料的机械性能、颜色都有影响。 注射压力和注射速度**的注射压力必须取决于材料、制品形状、模具设计（特别是直浇口、流道、浇口）及其他的成型条件。但是LCP无任何品级其熔融粘度都是非常低的，所以注射压力比一般的热可塑性树脂要低。成型刚开始时采用低压，然后慢慢地增加压力，这是一种比较好的方法。大抵的成型品在15MPa-45MPa的注射压力下即可成型。另外，LCP的固化时间比较快，所以注射速度快则易得到好的结果。 成型周期成型周期取决于成型品的大小、形状、厚薄、模具结构及成型条件。正如上面所说的那样LCP具有良好的流动性，所以它的填充时间比较短，且固化速度也比较快，所以我们可以得到较短的成型周期。代表性的成型周期为10秒-30秒。 | ||||
| ||||
| ||||
1、物流运费说明 店铺报价不含运费（珠三角客户含运费，公司负责送货上门），运费由买家承担，拍下付款后，买家可自行安 排自己熟悉的物流上门提货，也可由卖家安排物流，运费提付（货送到后运费直接付给物流即可）。根据到货 地址远近，及数量的多少，则运费不同。要货数量越多，运费越便宜。 2、在线下单 因塑胶行情价格波动较大，请用旺旺客服或电话直接询价确认后再拍。 3、在线支付 因塑胶行情价格波动较大，请拍下后当天内付款，不然不得不关闭交易喽～请体谅～ 4、退换货政策 到货后请买家仔细确认货物完好后再签收，否则如无质量问题，不退不换哦，如有质量问题，公司假一赔百， 退货退钱～ 5**制度说明 本店既可以线下交易也可线上支付交易，已设置默认绑定的是公司账户支付宝，也可换绑私人卡支付宝， 请拍前联系旺旺确认账户后再拍，谢谢啦～ | ||||
