| 厂家(产地) | 法国阿科玛 |
|---|---|
| 牌号 | V040 |
| 加工级别 | 注塑级,挤出级 |
| 特性级别 | 透明级,耐高温,耐磨,高流动 |
| 用途级别 | 照明灯具 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| ||||
|
基 本 资 料

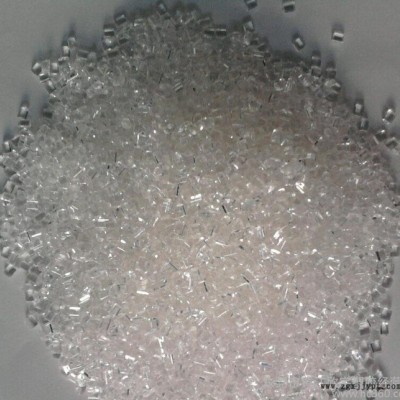

| 【名称】： | PMMA | |
【产地】： | 法国阿克玛 | |||
【特性】： | 高透明、高强度、高刚性 | |||
【级别】： | 注塑级、挤出级 | |||
【重量】： | 25kg | |||
【包装】： | 独立包装 | |||
【报告】： | UL黄卡、SGS、MSDS等 | |||
【应用】： | 照明灯具、板材 | |||
亚克力，又叫PMMA或亚加力，源自英文acrylic（丙烯酸塑料）。化学名称为聚甲基丙烯酸甲酯，是一种 开发较早的重要可塑性高分子材料，具有较好的透明性、化学稳定性和耐候性、易染色、易加工、外观优美，在 建筑业中有着广泛的应用。有机玻璃产品通常可以分为浇注板、挤出板和模塑料。 | ||||
【基本特性】： | ||||
| 特性1、具有水晶般的透明度，透光率在92%以上，光线柔和、视觉清晰，用染料着色的亚克力又有很好的展色效果。2、亚克力板具有**的耐候性、较高的表面硬度和表面光泽，以及较好的高温性能。3、亚克力板有良好的加工性能，既可采用热成型，也可以用机械加工的方式。4、透明亚克力板材具有可与玻璃比拟的透光率，但密度只有玻璃的一半。此外，它不像玻璃那么易碎，即使破坏，也不会像玻璃那样形成锋利的碎片。5、亚克力板的耐磨性与铝材接近，稳定性好，耐多种化学品腐蚀。6、亚克力板具有良好的适印性和喷涂性，采用适当的印刷和喷涂工艺，可以赋予亚克力制品理想的表面装饰效果。7、耐燃性：不自燃但属于易燃品，不具备自熄性。 特点1、硬度 硬度是**体现浇注亚克力板生产工艺和技术的参数之一，是品质控制中的重要一环。硬度能反映出原料PMMA纯度、板材耐候性以及耐高温性能等。硬度直接影响到板材是否会收缩弯曲变形，加工时表面是否会出现皲裂等情况。硬度是评判亚克力板品质好坏硬性指标之一，平均达洛氏硬度值8、9度左右。2、厚度（亚克力公差）亚克力板材厚度存在亚克力公差，所以亚克力公差的控制是品质管理和生产技术的重要体现。亚克力的生产都有一个国际标准ISO7823浇注板的公差要求：公差=± (0.4 + 0.1 x 厚度)挤出板的公差要求：公差=< 3 mm 厚度: ± 10 %> 3 mm 厚度: ± 5 %3、透明度/白度严格的原料配选、先进的配方跟进和现代化的生产工艺制作，确保板材**的透明度和纯白度。火焰抛光后晶莹剔透。 属性力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。 一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。40℃ 是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃ ,该材料的韧性，延展性有所改善。聚甲基丙烯酸甲酯表面硬度低，容易擦伤。聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但**高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18MPa），维卡软化点约113℃。可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。聚甲基丙烯酸甲酯的热稳定性属于中等，优于聚氯乙烯和聚甲醛，但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃，其流动温度约为160℃，故尚有较宽的熔融加工温度范围。聚甲基丙烯酸甲酯的热导率和比热容在塑料中都属于中等水平，分别为0.19W/CM.K和1464J/Kg.K电性能聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。甲酯基的极性并不太大，聚甲基丙烯酸甲酯仍具有良好的介电和电绝缘性能。值得指出的是，聚甲基丙烯酸甲酯乃至整个丙烯酸类塑料，都具有优异的抗电弧性，在电弧作用下，表面不会产生碳化的导电通路和电弧径迹现象。20℃是一个二级转变温度，相应于侧甲酯基开始运动的温度，低于20℃，侧甲酯基处于冻结状态，材料的电性能比处于20℃以上时会有所提高。耐溶剂性聚甲基丙烯酸甲酯可耐较稀的无机酸，但浓的无机酸可使它侵蚀，可耐碱类，但温热的氢氧化钠、氢氧化钾可使它浸蚀，可耐盐类和油脂类，耐脂肪烃类，不溶于水、甲醇、甘油等，但可吸收醇类溶胀，并产生应力开裂，不耐酮类、氯代烃和芳烃。它的溶解度参数约为18.8(J/CM3)1/2 ，在许多氯代烃和芳烃中可以溶解，如二氯乙烷、三氯乙烯**、甲苯等，乙酸乙烯和丙酮也可以使它溶解。聚甲基丙烯酸甲酯对臭氧和二氧化硫等气体具有良好的抵抗能力。耐侯性聚甲基丙烯酸甲酯具有优异的耐大气老化性，其试样经4年自然老化试验，重量变化，拉伸强度、透光率略有下降，色泽略有泛黄，抗银纹性下降较明显，冲击强度还略有提高，其它物理性能几乎未变化。燃烧性聚甲基丙烯酸甲酯很容易燃烧，极限氧指数仅17.3。 | ||||
