| 芯数 | 1根 |
|---|---|
| 颜色 | 黄色,蓝色,黑色,白色,粉色,金色,灰色,棕色,绿色,银色,紫色,红色 |
| 线芯材质 | 镀银铜线 |
| 品牌 | 上海百银 |
| 型号 | 高温线MIL-W-16878/4 PTFE绝缘导线 |
| 加工定制 | 是 |
M16878/4 美军标镀银PTFE挤出, 600V, 200℃
(NEMA HP-3 TYPE E)
美军标MIL-W-16878/4-(NEMA HP-3 TYPE E ) 中等壁厚挤出型PTFE绝缘导线，600V。是运用于高温领域的挤出型PTFE绝缘导线。
PTFE绝缘具有优良的耐高温，耐腐蚀，耐潮湿、耐老化，耐磨，阻燃等性能，还具有优良的热稳定性和抗化学性，抗氧化性和高可靠性。
可长期运用于环境或导体温度在200℃以内的电子和电气领域，短时温度可达300℃。还可用于电流过载或机械压力大的系统中，特别适用于安装空间有限，对重量比较敏感的仪器仪表、电子设备内部。
能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
【产品简介】
----------------------------------------------------------------------------------------------------------------------
●额定电压：交流600伏特。
●额定工作温度： -60℃~+200℃（镀银铜丝导体）， -60℃~+250℃（镀镍铜丝导体） 。
●绝缘层厚度： 0.01英寸（ 0.254mm），此为中等壁厚绝缘 。
●颜色：黑、棕、红、橙、黄、绿、蓝、紫、灰、白，双色注条或其他客户指定的颜色。
【产品特性】
----------------------------------------------------------------------------------------------------------------------
●击穿电压高： PTFE聚四氟乙烯绝缘材料，不受环境及频率的影响,体积电阻可达1018欧姆•厘米,介质损耗小,击穿电压高。
●耐高低温： PTFE的长期使用温度范围为-190-+260℃，不影响其绝缘特性。高温短时间可以达到300℃，具有不燃烧特性，离开火焰即自行熄灭。
●优异的耐化学性：聚四氟乙烯绝缘材料，除熔融的碱金属外，几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。
●优异的耐候性：聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。

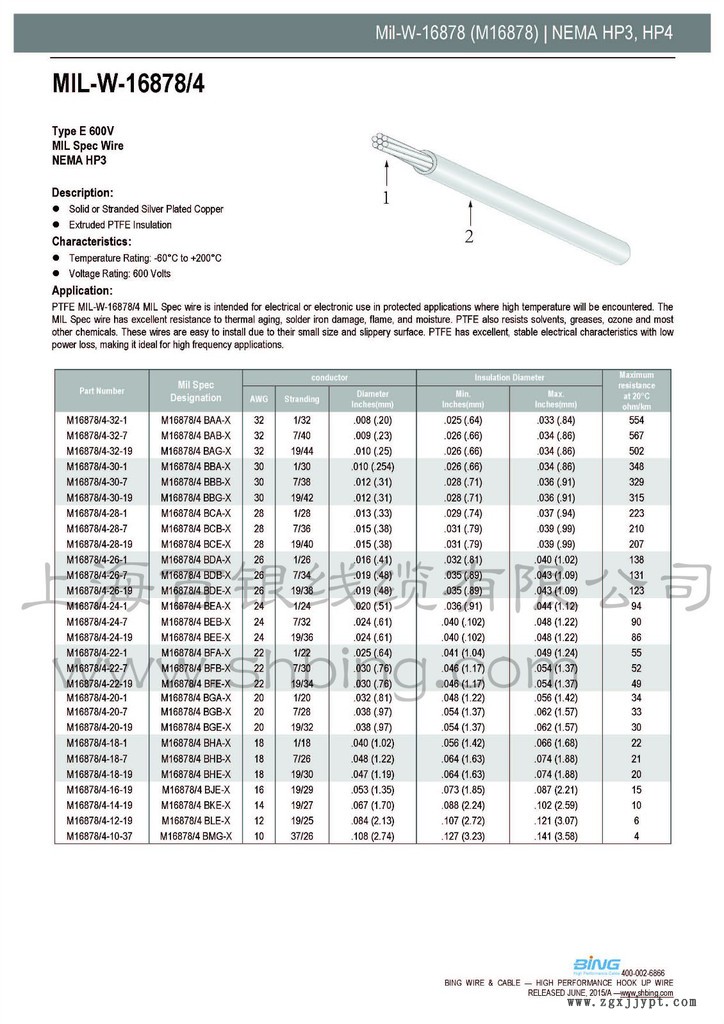

【规格参数】
----------------------------------------------------------------------------------------------------------------------
| 产品代号 | 军规代号 | AWG | 结构 | 导体直径 in.(mm) | **小绝缘直径 in.(mm) | **大绝缘直径 in.(mm) | **大直流电阻 ohm/km |
|---|---|---|---|---|---|---|---|
| M16878/4-32-1 | M16878/4 BAA-X | 32 | 1/32 | .008 (.20) | .025 (.64) | .033 (.84) | 554 |
| M16878/4-32-7 | M16878/4 BAB-X | 32 | 7/40 | .009 (.23) | .026 (.66) | .034 (.86) | 567 |
| M16878/4-32-19 | M16878/4 BAE-X | 32 | 19/44 | .010 (.25) | .026 (.66) | .034 (.86) | 502 |
| M16878/4-30-1 | M16878/4 BBA-X | 30 | 1/30 | .010 (.254) | .026 (.66) | .034 (.86) | 348 |
| M16878/4-30-7 | M16878/4 BBB-X | 30 | 7/38 | .012 (.31) | .028 (.71) | .036 (.91) | 329 |
| M16878/4-30-19 | M16878/4 BBE-X | 30 | 19/42 | .012 (.31) | .028 (.71) | .036 (.91) | 315 |
| M16878/4-28-1 | M16878/4 BCA-X | 28 | 1/28 | .013 (.33) | .029 (.74) | .037 (.94) | 223 |
| M16878/4-28-7 | M16878/4 BCB-X | 28 | 7/36 | .015 (.38) | .031 (.79) | .039 (.99) | 210 |
| M16878/4-28-19 | M16878/4 BCE-X | 28 | 19/40 | .015 (.38) | .031 (.79) | .039 (.99) | 207 |
| M16878/4-26-1 | M16878/4 BDA-X | 26 | 1/26 | .016 (.41) | .032 (.81) | .040 (1.02) | 138 |
| M16878/4-26-7 | M16878/4 BDB-X | 26 | 7/34 | .019 (.48) | .035 (.89) | .043 (1.09) | 131 |
| M16878/4-26-19 | M16878/4 BDE-X | 26 | 19/38 | .019 (.48) | .035 (.89) | .043 (1.09) | 123 |
| M16878/4-24-1 | M16878/4 BEA-X | 24 | 1/24 | .020 (.51) | .036 (.91) | .044 (1.12) | 86 |
| M16878/4-24-7 | M16878/4 BEB-X | 24 | 7/32 | .024 (.61) | .040 (1.02) | .048 (1.22) | 81 |
| M16878/4-24-19 | M16878/4 BEE-X | 24 | 19/36 | .024 (.61) | .040 (1.02) | .048 (1.22) | 78 |
| M16878/4-22-1 | M16878/4 BFA-X | 22 | 1/22 | .025 (.64) | .041 (1.04) | .049 (1.24) | 55 |
| M16878/4-22-7 | M16878/4 BFB-X | 22 | 7/30 | .030 (.76) | .046 (1.17) | .054 (1.37) | 52 |
| M16878/4-22-19 | M16878/4 BFE-X | 22 | 19/34 | .030 (.76) | .046 (1.17) | .054 (1.36) | 49 |
| M16878/4-20-1 | M16878/4 BGA-X | 20 | 1/20 | .032 (.81) | .048 (1.22) | .056 (1.42) | 34 |
| M16878/4-20-7 | M16878/4 BGB-X | 20 | 7/28 | .038 (.97) | .054 (1.37) | .062 (1.57) | 33 |
| M16878/4-20-19 | M16878/4 BGE-X | 20 | 19/32 | .038 (.97) | .054 (1.37) | .062 (1.57) | 30 |
| M16878/4-18-1 | M16878/4 BHA-X | 18 | 1/18 | .040 (1.02) | .056 (1.42) | .066 (1.68) | 22 |
| M16878/4-18-7 | M16878/4 BHB-X | 18 | 7/26 | .048 (1.22) | .064 (1.63) | .074 (1.88) | 21 |
| M16878/4-18-19 | M16878/4 BHE-X | 18 | 19/30 | .047 (1.19) | .064 (1.63) | .074 (1.88) | 20 |
| M16878/4-16-19 | M16878/4 BJE-X | 16 | 19/29 | .053 (1.35) | .073 (1.85) | .087 (2.21) | 15 |
| M16878/4-14-19 | M16878/4 BKE-X | 14 | 19/27 | .067 (1.70) | .088 (2.24) | .102 (2.59) | 10 |
| M16878/4-12-19 | M16878/4 BLE-X | 12 | 19/25 | .084 (2.13) | .107 (2.72) | .121 (3.07) | 6 |
| M16878/4-10-19 | M16878/4 BMG-X | 10 | 37/26 | .108 (2.74) | .127 (3.23) | .141 (3.58) | 4 |
注：更多其他规格，或特殊定制产品请来电咨询
