| 断裂伸长率 | 10.0 |
| 封装 | DIP |
| 类型 | 标准料 |
| 密度 | 0.9g/cm3 |
| 牌号 | R530 |
| 批号 | 09+ |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 |
| 用途级别 | 注塑级 |
| 品牌 | Vydyne/首诺 |
| 厂家(产地) | 美国首诺 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,阻燃级 |
| 规格级别 | 玻纤增强注塑 |
PA66 美国首诺 R530 挤出级 PA66 美国首诺 R530 挤出级 Vydyne® R530 NAT 聚酰胺66 30% 玻璃纤维增强材料 Ascend Performance Materials Operations LLC 产品说明： Vydyne R530 NAT is general-purpose, injection-molding grade, 30% glass-fiber reinforced PA66 resin. Available in natural, it is lubricated for good machine feed, flow and mold release.
Typical Applications/End Uses:
To come Vydyne® R530 NAT 物性表
| 基本信息 | |
| | |
| 填料/增强材料 | 玻璃纤维增强材料, 30% 填料按重量 |
| 添加剂 | 润滑剂 |
| 特性 | 抗冻 抗溶剂性 良好的流动性 耐化学性良好 耐疲劳性能 耐汽油性 耐水解性 热稳定性 润滑 |
| 用途 | 汽车的发动机罩下的零件 |
| 机构评级 | ASTM D 4066 PA0111G30 ASTM D 6779 PA0111G30 |
| UL文件号 | E70062 |
| 外观 | 自然色 |

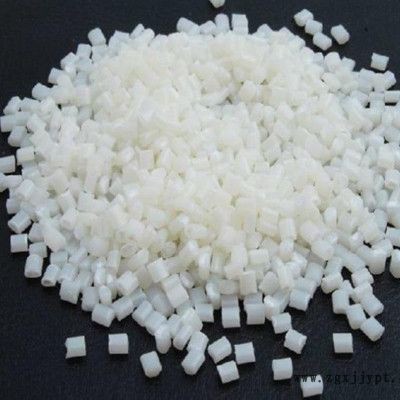

| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.37 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | ISO 294-4 |
| 垂直流动方向 : 23°C, 2.00 mm | 0.90 | -- | % | ISO 294-4 |
| 流动方向 : 23°C, 2.00 mm | 0.40 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 23°C, 24 hr | 0.90 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.9 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 (23°C) | 10000 | 7400 | MPa | ISO 527-2 |
| 拉伸应力 (断裂, 23°C) | 195 | 135 | MPa | ISO 527-2 |
| 拉伸应变 (断裂, 23°C) | 3.0 | 5.0 | % | ISO 527-2 |
| 弯曲模量 (23°C) | 9600 | 6000 | MPa | ISO 178 |
| 弯曲应力 (23°C) | 270 | 190 | MPa | ISO 178 |
| Poisson's Ratio (23°C) | 0.40 | -- | | ISO 527 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179 |
| -30°C | 10 | 11 | kJ/m2 | ISO 179 |
| 23°C | 11 | 13 | kJ/m2 | ISO 179 |
| 简支梁无缺口冲击强度 | | | | ISO 179 |
| -30°C | 65 | 80 | kJ/m2 | ISO 179 |
| 23°C | 75 | 85 | kJ/m2 | ISO 179 |
| 悬壁梁缺口冲击强度 | | | | ISO 180 |
| -30°C | 10 | 11 | kJ/m2 | ISO 180 |
| 23°C | 12 | 13 | kJ/m2 | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 0.45 MPa, 未退火 | 260 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 250 | -- | °C | ISO 75-2/A |
| 熔融温度 | 260 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | | | | ISO 11359-2 |
| 流动 : 23 到 55°C, 2.00 mm | 2.2E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 : 23 到 55°C, 2.00 mm | 1.1E-4 | -- | cm/cm/°C | ISO 11359-2 |
| RTI Elec | | | | UL 746 |
| 0.750 mm | 120 | -- | °C | UL 746 |
| 1.50 mm | 120 | -- | °C | UL 746 |
| 3.00 mm | 120 | -- | °C | UL 746 |
| RTI Imp | | | | UL 746 |
| 0.750 mm | 85.0 | -- | °C | UL 746 |
| 1.50 mm | 85.0 | -- | °C | UL 746 |
| 3.00 mm | 105 | -- | °C | UL 746 |
| RTI | | | | UL 746 |
| 0.750 mm | 115 | -- | °C | UL 746 |
| 1.50 mm | 120 | -- | °C | UL 746 |
| 3.00 mm | 120 | -- | °C | UL 746 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 (3.00 mm) | 1.0E+14 | -- | ohms·cm | IEC 60093 |
| 介电强度 (1.00 mm) | 24 | -- | kV/mm | IEC 60243 |
| 耐电弧性 (3.00 mm) | PLC 5 | -- | | ASTM D495 |
| 漏电起痕指数 (3.00 mm) | 600 | -- | V | IEC 60112 |
| 高电弧燃烧指数(HAI) | | | | UL 746 |
| 0.750 mm | PLC 0 | -- | | UL 746 |
| 1.50 mm | PLC 0 | -- | | UL 746 |
| 3.00 mm | PLC 0 | -- | | UL 746 |
| 高电压电弧起痕速率 (HVTR) | PLC 1 | -- | | UL 746 |
| 热丝引燃 (HWI) | | | | UL 746 |
| 0.750 mm | PLC 4 | -- | | UL 746 |
| 1.50 mm | PLC 4 | -- | | UL 746 |
| 3.00 mm | PLC 4 | -- | | UL 746 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | | | | UL 94 |
| 0.750 mm | HB | -- | | UL 94 |
| 1.50 mm | HB | -- | | UL 94 |
| 3.00 mm | HB | -- | | UL 94 |
| 注射 | 干燥 | 单位制 | |
| 干燥温度 | 80.0 | °C | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大回制料比例 | 25 | % | |
| 料筒后部温度 | 280 到 310 | °C | |
| 料筒中部温度 | 280 到 310 | °C | |
| 料筒前部温度 | 280 到 310 | °C | |
| 射嘴温度 | 280 到 310 | °C | |
| 加工（熔体）温度 | 285 到 305 | °C | |
| 模具温度 | 65.0 到 95.0 | °C |
