类型:标准料
牌号:SW-01
起订:25公斤
供应:1000000公斤
发货:3天内
立即购买
| 类型 | 标准料 |
|---|---|
| 牌号 | SW-01 |
| 销售方式 | 品牌经销 |
| 用途级别 | 通用级 |
| 品牌 | 宝理 |
| 厂家(产地) | 日本宝理 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,润滑 |
DURACON? SW-01 聚甲醛 (POM) 共聚物 + PE 10% 碳酸钙填料 Polyplastics Co., Ltd. 产品说明: DURACON? SW-01 是一种 聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE) 以 10% 碳酸钙填料填充的 产品。 它 可以通过 注射成型 进行处理，且可以在 北美洲、欧洲或亚太地区中获得。
特性包括：
阻燃/额定火焰 润滑
| 总体 | ||||
| 材料状态 | 已商用：当前有效 | |||
| 资料 1 |
| |||
| UL 黄卡 2 | E45034-235800 | |||
| 搜索 UL 黄卡 | Polyplastics Co., Ltd. DURACON? | |||
| 供货地区 |
| |||
| 填料/增强材料 | 碳酸钙填料, 10% 填料按重量 | |||
| 添加剂 | 润滑剂 | |||
| 性能特点 | 经润滑 | |||
| UL 档案号 | E45034 | |||
| 形式 | 颗粒料 | |||
| 加工方法 | 注射成型 | |||
| 部件标识代码 (ISO 11469) | >POM+PE-KD10< |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.42 | g/cm3 | ISO 1183 |
| 吸水率 (23°C, 24 hr) | 0.60 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸应力 | 50.0 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 20 | % | ISO 527-2 |
| 弯曲模量 | 2500 | MPa | ISO 178 |
| 弯曲强度 | 75.0 | MPa | ISO 178 |
| 摩擦系数 | JIS K7218 | ||
| vs. Unknown - Dynamic 3 | 0.21 | ||
| 与钢 - 动态 4 | 0.14 | ||
| Wear Factor | JIS K7218 | ||
| 0.98 MPa, 0.30 m/sec 5 | < 1.0 | 10^-8 mm3/N·m | |
| 0.98 MPa, 0.30 m/sec 6 | 16 | 10^-8 mm3/N·m | |
| 0.060 MPa, 0.15 m/sec 7 | 400 | 10^-8 mm3/N·m | |
| 0.060 MPa, 0.15 m/sec 8 | 900 | 10^-8 mm3/N·m | |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 5.4 | kJ/m2 | ISO 179/1eA |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 (1.8 MPa, 未退火) | 80.0 | °C | ISO 75-2/A |
| 线形膨胀系数 | |||
| 流动 : 23 到 55°C | 0.00011 | cm/cm/°C | |
| 横向 : 23 到 55°C | 0.00011 | cm/cm/°C |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 体积电阻率 | 2.0E+14 | ohm·cm | IEC 60093 |
| 耐电强度 (3.00 mm) | 18 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | UL 94 |
| 补充信息 | 额定值 | ||
| Color Number | CF2001/CD3501 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80.0 到 90.0 | °C | |
| 干燥时间 | 3.0 到 4.0 | hr | |
| 加工（熔体）温度 | 190 到 210 | °C | |
| 模具温度 | 60.0 到 80.0 | °C | |
| 注塑温度 | 49.0 到 98.0 | MPa | |
| 螺杆转速 | 100 到 150 | rpm | |
| 注射说明 | |||
| Injection speed: 5-50 mm/s Injection Holding pressure: Gate sealing time + alpha Cooling: Plasticizing time or ejection capable time | |||
POM （Polyoxymethylene）聚甲醛
聚甲醛（POM)
聚甲醛学名聚氧化聚甲醛（简称POM）又称赛钢、特钢。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-C（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
聚甲醛是一种无侧链高密度结晶性聚合物，具有优异的综合性能
聚甲醛（pom）是一种性能优良的工程塑料，在国外有“夺钢”、“超钢”之称。pom具有类似金属的硬度、强度
pom和钢性，在很宽的温度和湿度范围内都具有很好的自润滑性、良好的耐疲劳性，并富于弹性，此外它还有较好的耐化学品性。pom以低于其他许多工程塑料的成本，正在替代一些传统上被金属所占领的市场，如替代锌、黄铜、铝和钢制作许多部件，自问世以来，pom已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。在很多新领域的应用，如医疗技术、运动器械等方面，pom也表现出较好的增长态势。

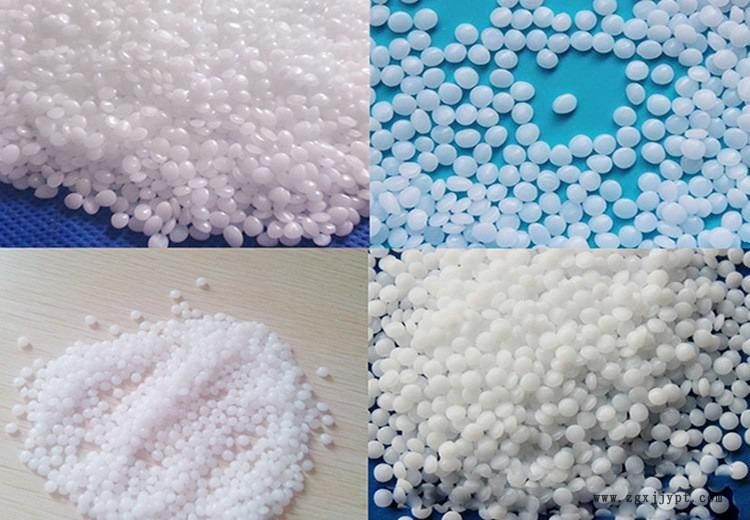

粒子图片
