| 测量范围 | 0-180 |
|---|---|
| 测量精度 | ±5% |
| 电源电压 | 220V |
| 分辨率 | 0.01mg/L |
| 类型 | 接触角测量仪 |
| 适用范围 | 矿物 |
| 售后服务 | 终身保固 |
| 外形尺寸 | 1200mm（长）*600mm(宽)* 670mm(高) |
| 重复性误差 | 0.01 |
| 重量 | 50 |
| 准确度 | 0.001g |
| 执行质量标准 | 国标 |
| 可测样品状态 | 液态 |
| 贸易属性 | 促销 |
| 发货期限 | 10天 |
| 品牌 | 品智创思 |

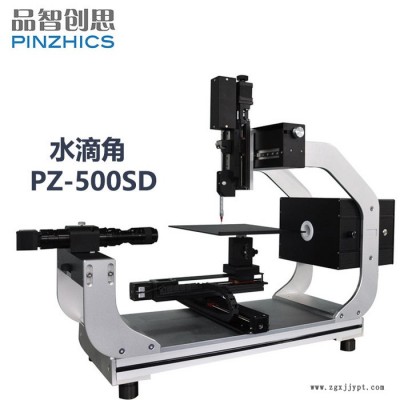

| 型号 | PZ-500SD |
| 加工定制 | 否 |
| 质量认证 | 1 |
接触角概述
接触角是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，是润湿程度的量度；接触角现有测试方法通常有两种:其一为外形图像分析方法;其二为称重法.后者通常称为润湿天平或渗透法接触角仪.但目前应用广泛,测值直接与准确的还是外形图像分析方法，接触角测量仪采用外形图像分析方法测量样品表面亲疏水性、润湿性能、表面张力、表面能等数据的专用设备
接触角应用
1、液体在固体表面的接触角和润湿性：包括静态接触角，动态接触角（前进/后退接触角），接触角滞后性等；
2、液滴在固体表面的起始滑动角（或滚动角），滑动速度；（扩张功能）
3、液体在固体表面的铺展、渗透/吸收等润湿行为；
4、固体表面自由能，及其各种分子相互作用力（如极性/非极性）的贡献；
5、液体在固体表面的粘结力、滞留力等；
6、固体表面在经过清洗、处理后的结果（效果）评估：如洁净度，均匀性，和表面能改变幅度等；
7、液/流-体系的表面/界面张力：包括静、动态表/界面张力的测量；
8、表/界面张力以及表面活性成分含量的现场、在线、实时监测；
9、表面活性物质（如表面活性剂）临界胶团溶度（CMC）的测量：包括全自动CMC测量，全自动有关配方的筛选和优化；
10、表面活性物质在界面的吸附、排列、取向、松弛等现象的研究；
11、液体界面的粘弹性和稳定性：如乳状液／泡沫等体系的稳定性研究等等各种与液/流/固-体系相关的界面现象和过程的测量和分析等。
12、全自动检测整体解决方案，可搭配至流水线上使用，提高检测效率；
设备原理

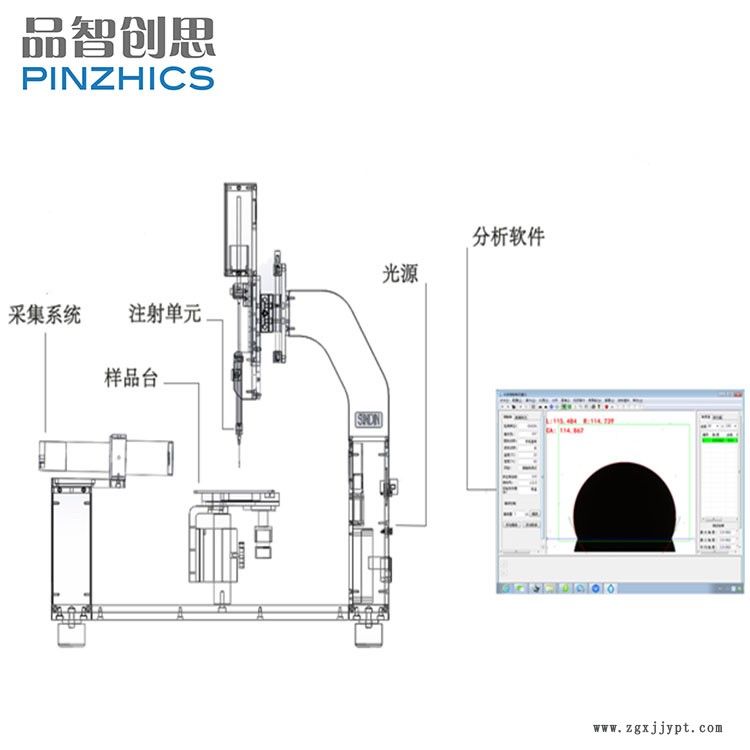

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。
光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高，注射单元自动上升下降接液；
样品台采用三维自动位移装置，全软件控制，实现自动定点定位测量，可根据不同产品设置不同测试方案；
采集系统采用黑白CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用工业级远心变焦变倍式配置，0.7-4.5倍放大可调3mm微调，成像无畸形失真；
分析软件功能强大，具备一键式全自动拟合能力，满足各种液滴形态的准确拟合;
技术规格
| 外形尺寸 | 690mm（长）*380mm(宽)* 680mm(高) |
| 重量 | 43KG |
| 电源 | 220V / 60HZ |
| 光源系统 | |
| 光源 | 密集LED可调节蓝色基调工业级冷光源 |
| 寿命 | 使用寿命达贰万伍仟小时以上 |
| 注射单元 | |
| 注射器 | 专用配套高精密石英注射器、容量500μL |
| 滴液 | 软件控制自动进液，精度高达0.01μL |
| 注射单元移动 | 软件自动升降行程60mm; 左右30mm |
| 采集系统 | |
| CCD | 高速工业级芯片、25帧/S、130W像素 |
| 镜头 | 0.7-4.5倍高清工业级连续变倍式显微镜 |
| 采集系统调节 | 前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察） |
| 样品台装置 | |
| 工作台面尺寸 | 120mm*150mm（可根据实际样品尺寸定制） |
| **大样品尺寸 | 6寸 |
| 样品台移动 | 前后移动 自动，行程200mm，精度0.01mm |
| 分析软件 | |
| 接触角测量范围 | 0-180° |
| 接触角测量精度 | ±0.1° |
| 表界面张力测量范围 | 0-2000mN/m |
| 表界面张力测量精度 | 0.01 mN/m |
符合相关标准
1.GB/T 24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；
4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

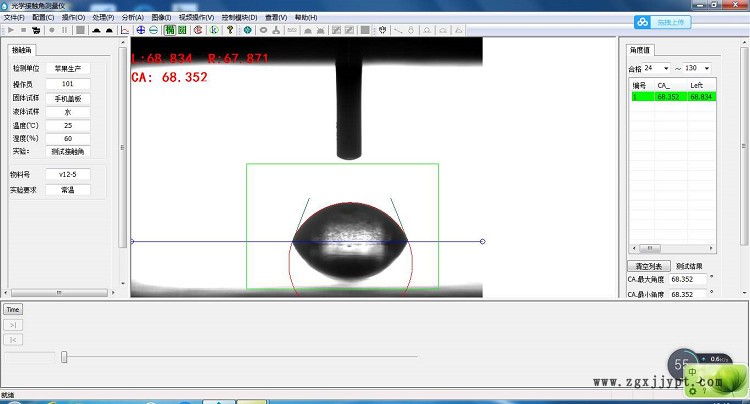

分析软件
（1）接触角测量分析软件自动椭圆拟合法（一键自动拟合，不存在人工误差）包括：
圆法拟合（适用于低角度接触角测量）椭圆/斜椭圆拟合法（适用于高角度接触角拟合）LY（应用于120°以上高角度接触角测量）
微分椭圆法/微分圆法（应用于不规则液滴形态接触角的拟合）
（2）动态接触角拟合包括：
润湿性能测试（应用于慢性吸收材料、润湿材料的表面吸收或润湿性能测试，批量处理）
视频拟合（应用于吸收或润湿速度较快的样品的吸收或润湿性能测试，视频动态处理）
（3）动态表面/界面张力测量（测量液体整个过程的张力变化趋势，更准确的判定其真实的表面/界面张力）
（4）表面能量计算（使用主流的多种表面能计算方式测量对固体表面能量进行分析）
（5）粘附功
（6）数据报告（Data report）（支持WORD、Excel类型数据报告，自动生成晶圆模式数据谱图）
