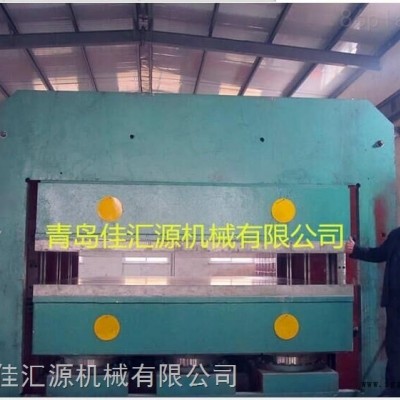

框式平板硫化机，5700吨框式平板硫化机
A.技术参数
1．生带导开：
（1）带胚zui大直径：3000mm
（2）zui大宽度:600mm
（3）胚卷方轴头尺寸:80*80mm
2.垫布卷取装置
（1）垫布卷取zui大直径： 600mm
(2) 垫布卷取zui大宽度：700mm
(3) 垫布卷方刚尺寸：32*32
(4) 垫布卷取线速度：15m/min
(5) 电机：XWD-1.5KW-3~1:89*1
3.前（后）托辊组
（1）托辊直径：￠60mm
(2) 托辊长度: 800mm
4.前（后）牵引装置
（1）牵引速度：15m/min
（2）牵引辊直径:200mm 均为花纹辊
（3）zui大牵引宽度：800mm
(4) 牵引辊辊距调整方式；手轮、丝杠
(5) 电机：XWD 5.5KW*5-1:89*
5.前后夹持拉伸装置（原悬挂式改为道轨双轮保向式）
（1）夹持板规格：800*300mm*1层
（2）夹持力：0.36MN
（3）伸长力:0.50MN
（4）夹持油缸数量：2个
（5）夹持油缸直径：￠100mm
（6）夹持油缸行程：200mm
（7）夹持板净间距：200mm
（8）夹持工作面为菱形花纹
（9）伸长油缸数量:1个
（10）拉伸缸径：￠180mm
（11）伸长油缸行程：800mm
（12）系统工作压力:16.0MPa
6.主硫化机
（1）热板规格:800*6000*70mm
（2）热板层数:1层
（3）热板单位压力：3.2MPa
（4）公称总压力：4015.36MN
（5）主油缸直径：450
（6）主油缸数量：6个
（7）油缸使用压力：16.1MPa
（8）主油缸行程:300mm
（9）热板间距：300mm
（10）框板厚度：40mm
（11）平台厚度：350mm
（12）加热方式：蒸汽或导热油
( 13) 加热温度：170℃-250℃
（14）控制方式：继电器控制
（15）主硫化机上升速度≥8mm/s,下降靠自重
(16) 电机：11KW-6 grade *2 11KW-4 grade *1
7.修补硫化机
（1）公称合模力：1.60MN
（2）热板规格：800*500*60mm
（3）热板间距：300mm
（4）单位面积工作压力：3.2MPa
（5）油缸数量:1个
（6）柱塞直径：￠360mm
（7）工作层数:1层
（8）油缸行程：300mm
（9）热板加热方式：蒸汽或导热油
（10）控制方式：手动控制
（11） 电机： 3KW-6 一套
8.双辊卷取包装机:
（1）zui大卷取直径：3000mm
（2）zui大卷取宽度:800mm
（3）zui大卷取重量：8000kg
（4）卷取辊直径：300mm
（5）电机：XWD 2.5KW-5-1:89*1

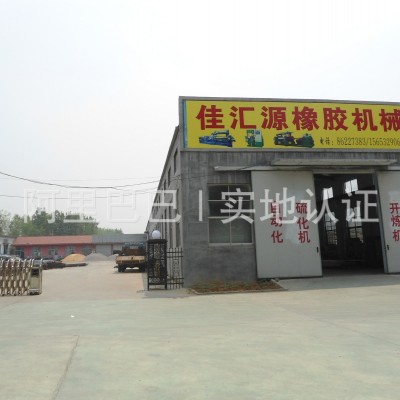

地址：青岛胶南王台镇黄山经济区驻地
