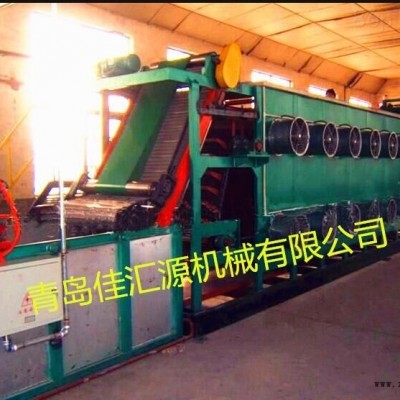

水冷式胶片冷却线，胶片冷却线
胶片冷却机主要参数：机器型号：XPLL-600
适用胶片宽度：200～550mm
适用胶片厚度：3～12mm
输送带宽度：600mm
钢网带宽度：600mm
带的运行速度：11～22m/min
切刀裁切速率：10～20次／min
夹持提升电机功率：1.5kw（变频调速）
钢网带及传送电机功率：5.9kw(共5台电机，变频调速)
裁断电机功率：4kw（变频调速）
风机功率：3.74kw（14台风机，侧面12台，0.25kW/台；端面2台，0.37kW/台）
整机功率：15.14kW
外形尺寸：15560×W2130×H2990
整机质量：～6.5T
工作原理与基本结构：
本机按作用和结构可分为五部分：1.接片提升部分；2.喷淋隔离剂系统；3.输送风冷部分；4.输送装置；5.裁断装置。
从压片机连续下来的胶片引至提升传送带上，通过夹持带的夹持作用将胶片提升至输送风冷部分上方钢网带端部，利用胶片自重下垂和钢网带的移动将胶片向前输送，钢网环形传送带从上至下有五层，胶片在钢网带面上迂回移动，通过十四组风机吹风冷却，然后从zui下面网带端部移出，再通过输送装置引至裁断装置上方，在利用胶片自重和挡板导向将胶片送至辊刀和固定刀之间进行裁断，然后由传送带送出。
在接片提升部分处设有喷淋隔离剂系统，通过喷淋头和喷淋管向胶片两面喷淋隔离剂。
特点：
1.本机操作简单，降低劳动强度。与悬挂式胶片冷却机相比，省去了下片时提取胶头环节，对于较短的胶片也可顺利的输送冷却；
2.输送带为橡塑材质夹涤纶织物的环形导轨平带，强度高、耐老化，运转中无跑偏现象；
3.输送风冷部分的钢网带，网面为不锈钢丝，两侧为输送链，寿命长，不跑偏。胶片在网带上可两面受风冷却；
4.输送风冷部分的箱体侧面风机四台一组有三组共12台，风机轴线与设备中心线夹角30°，箱体端面由大直径风机一组两台，胶片在此风冷条件下得到均匀充分冷却；
5.接片提升部分的传送带下面有水槽，可接取喷淋流下的隔离剂，水槽下面有管将隔离剂引入隔离剂箱中。水槽和隔离剂箱均为不锈钢材质。此设计大大增加了隔离剂的散热面积，避免了隔离剂的过热现象；
6.隔离剂箱上面设有机械搅拌隔离剂装置，由带有电机、一级减速的无级变速机为动力，方便用户配制隔离剂；
7.传送带拖动电机、钢网带拖动电机、裁断电机均采用变频调速电机，可方便的调速
