- 外形尺寸：1300x860x2300mm
- 切刀：单刀
- 重量：800kg
- 配置：可选
- 颜色：绿色，可选
- 材质：钢
- 型号：XQL-300
- 品牌：新华青
- 安装方式：立式
- 动力类型：液压
- 加工定制：是
- 切刀数量：单刀
- 切刀行程时间：14s
- 切刀行程：680mm
- 工作压力：16MPa
- 主电动机功率：7.5KW
加工定制： | 是 | 品牌： | 新华青 |
型号： | XQL-300 | 类型： | 液压 |
切刀： | 单刀 | 样式： | 立式 |
切刀宽度： | 680（mm） | 切胶刀行程： | 680（mm） |
切胶力： | 160（KN） | 切胶行程时间： | 14-16（s） |
工作压力： | 16（Mpa） | 主电动机功率： | 7.5（KW） |
外形尺寸： | 1300×860×2300（m） | 重量： | 800（kg） |
油缸直径： | 125mm | 液压油型号： | N46#机械油 |
切胶机是橡胶工厂常用的主要原材料加工机械之一,其用途是把天然胶或合成胶块切成便于塑炼的小胶块,使之符合使用要求。
XQL-80/160型单刀液压切胶机具有结构紧凑、操作方便、工作平稳、易损件少、便于维修等特点，是橡胶工厂必备的原材料加工机械之一。
单刀液压切胶机主要技术参数
技术参数 | XQL-80 | XQL-160 |
切胶刀宽度（mm） | 690 | 690 |
| 切胶行程（mm） | 680 | 700 |
| 额定切断力（KN） | 80 | 160 |
| 油缸直径（mm） | 125 | 150 |
| 单次切胶时间（s） | 18-22 | 18-22 |
| 工作油压（MPa） | 6.5 | 9 |
| 电动机（kw） | 6/B35 4KW | 6/B35 4KW |
| 液压油 | N46#机械油 | N46#机械油 |
| 外形尺寸（mm） | 1350×600×2325 | 1500×600×2500 |
| 质量（kg） | 1000 | 1200 |
单刀液压切胶机主要结构及说明
该机主要由机身、油泵装置、液控装置、液压缸、导胶座、电器部件等组成。
1、机身由底座、机架、横梁、导胶座、油缸、导轨、铅槽、切刀及刀座等组成，切刀刀座与油缸活塞杆相连，机架、导轨导向完成切胶动作，铅槽保护刀刃。
2、油泵装置在左机架体上，采用叶片油泵为液压动力源。
3、液控装置：由油泵、电磁换向阀、溢流阀、压力表及液压油缸等组成。
4、电磁换向阀采用三位四通换向阀，系统额定压力为6.5MPa，出厂前压力、行程已调好，如需重新调整压力，调整溢流阀，试切合适后紧钉溢流阀即可，其行程由行程开关控制。
5、电气系统：将电源三相380V、50HZ接入后，按动上升（下降）按钮，电动机轴侧顺时针旋转启动。
单刀液压切胶机工作原理
工作时电磁换向阀阀头一端得电，液压油经换向阀进入工作缸的下腔，切刀升至最高位置，触动上限行程开关，动作停止。将生胶块通过导胶座置于切胶刀下方，另一端阀头得电，改变液压油方向，使切胶刀下降。这时切胶刀在油缸活塞的带动下，沿机架上的导轨下降而将胶块切开。液压系统中溢流阀压力调整到6.5MPa，当阻力过大，工作不正常时，溢流阀自动卸荷。

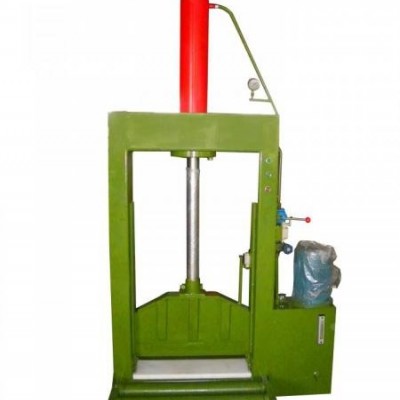

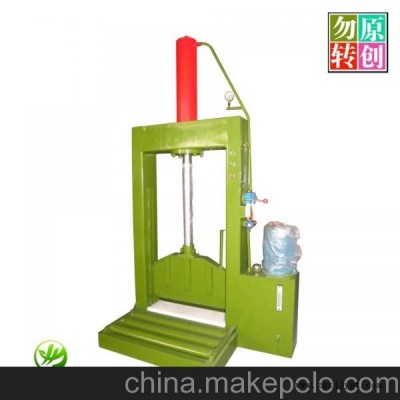

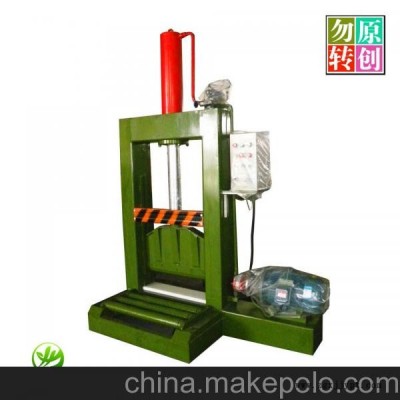

单刀液压切胶机整机风采和部件
