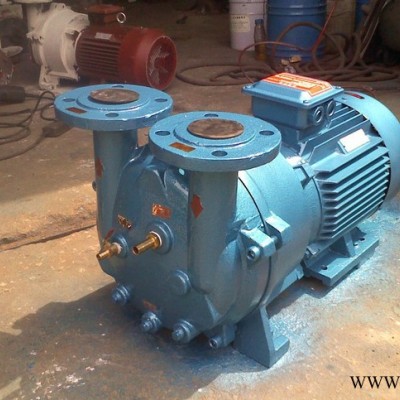

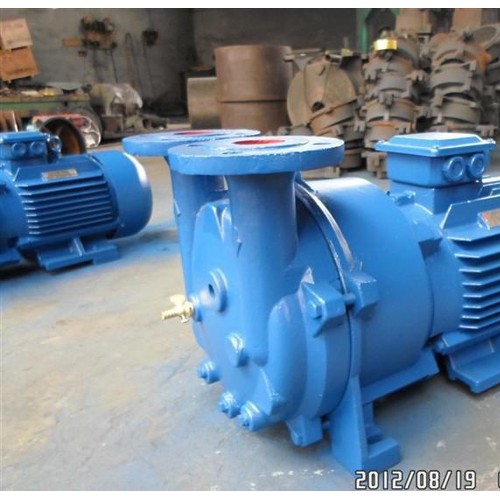

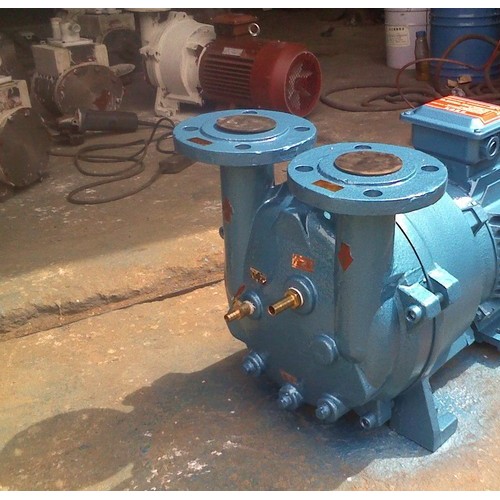

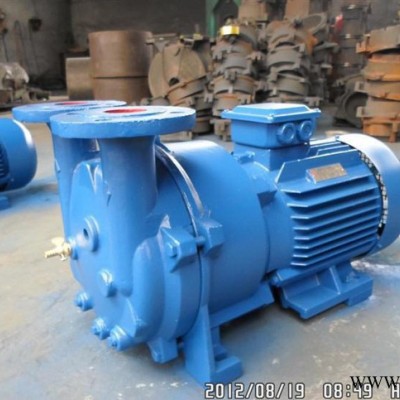

水环真空泵的工作原理  水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，与罗茨真空泵组成机组真空度可达1~600Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。   水环泵**初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如图：（见附加图片）在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。   综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

  （1） 结构简单易维修，压缩气体的温度低，排气温度仅比近期温度高10~15℃，正因为具有这个特点，因而极易适合抽吸压送易燃易爆的气体。   （2）适用范围广，主要应用于煤矿（抽瓦斯），化工，制药，矿山，造纸，食品，啤酒，建材，塑料，冶金，电器等行业。   (3) 配置灵活，可与分离器，换热器，管线，阀门，仪表，电控装置组装在一起共同放在一个底盘上作为成套设备使用。

  现在市场上水环真空泵的型号大致分为以下几种：   2BA系列水环真空泵及压缩机   SK系列水环真空泵及压缩机   2SK系列水环真空泵及压缩机   2SK-P1系列两极水环真空泵-大气喷射泵机组   2BV系列水环真空泵及压缩机   2BE系列水环真空泵及压缩机   2BEC系列水环真空泵及压缩机   水环泵和其它类型的机械真空泵相比有如下优点：   结构简单，制造精度要求不高，容易加工。   结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。   压缩气体基本上是恒温的，即压缩气体过程温度变化很小。   由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。   吸气均匀，工作平稳可靠，操作简单，维修方便。   水环泵也有其缺点：   效率低，一般在30%左右，较好的可达50%。   真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。

水环泵和其它类型的机械真空泵相比有如下优点：  结构简单，制造精度要求不高，容易加工。   结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。   压缩气体基本上是等温的，即压缩气体过程温度变化很小。   由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。   吸气均匀，工作平稳可靠，操作简单，维修方便。   水环泵也有其缺点：  效率低，一般在30%左右，较好的可达50%。   真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。   总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
