| 材质 | 不锈钢 |
|---|---|
| 产地 | 上海 |
| 电压 | 220V |
| 功率 | 2W |
| 外形尺寸 | 680×630×110 |
| 用途 | 橡胶 |
| 重量 | 250 |
| 品牌 | 庆博仪器 |
| 型号 | QB-8321 |
| 加工定制 | 是 |

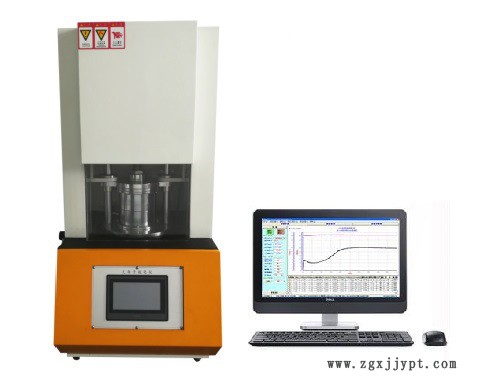

无转子硫化仪
简介及概述
无转子硫化仪是橡胶加工行业控制胶料质量，快速检验及橡胶基础研究应用仪器，为橡胶优化配方组合提供了数据，可测出焦烧时间、正硫化时间、硫化指数及最大、最小转矩等参数。
该硫化仪包括：主机、计算机、测温、控温、数据采集处理、传感器及电气连锁等部分组成。其中测、控温电路由测控模块、铂电阻、加热器组成，能自动跟踪电网及环境温度的变化，自动修正PID参数，达到快速、控温的目的。数据采集系统及机电连锁完成对橡胶硫化过程的力矩信号自动检测、自动实时显示温度值及设定值。硫化结束后，自动处理、自动计算、打印硫化曲线及工艺参数。显示硫化时间、硫化力矩。计算机实时显示硫化过程，从上面可一目了然的看到“温度”的变化和“时间—扭矩”的变化过程。
本机特点
本测试仪器具有以下特点：
a. 温度控制精度高、范围广。（±0.1℃） b. 时钟编程功能。（设定、修改时间） c. 技术先进的开关电源，稳压范围宽。 d. 进口集成电路及控制元件。 e. 全中文汉显。 f. 符合GB/T16584（用无转子硫化仪测试橡胶硫化特性）和ISO6502的要求。功能强大的微处理器采用高质量的进口芯片。一方面，计算机和微处理器可以从力矩传感器取得信号并把信号记录到曲线图上。同时，计算机和测控模块接口进行数据交换，并控制模腔的温度。
无转子硫化仪在设计时采用了一系列连锁功能，包括关闭塑料玻璃门。若门没有关上，则模具无法合拢。只有门安全的合上，模具才可合拢。才可进行工作。
总而言之，该型号的硫化仪与其他的型号相比，性能更稳定、更价廉物美、功能齐备。它是测试橡胶特性的蕞佳仪器。
技术指标及规格
该硫化仪执行标准为：ASTMD5289-95 ISO6502-1999（E） GB/T16584-1996
测温范围：室温--200℃
测温精度：100--200℃时，≤±0.1℃
控温稳定度：100--200℃时，≤±0.1℃
设定范围：0--200℃；设定最小单位：0.1℃
温度显示范围：0--200℃；显示分辨率：0.1℃
设定时间范围：0--200分钟；设定最小单位：1分钟
自动量程切换：根据实际力矩自动增加
电源：50HZ，～220V±10%，50±1Hz，必须要良好接地
压缩空气：0.32Mpa 由气动调节阀控制
摆动频率：100次/分钟（约1.7HZ）
环境温度：常温--40℃，相对湿度小于80%，空气中不含腐蚀性气体
质量：≈250kg
功率：2KW
外型尺寸：680×630×1100（mm）
构造与原理
构造
无转子硫化仪是一种智能型的仪器，它融合了机械与电两种原理。由以下几个部分组成：
a. 机械部分：由外壳、上下模、振动器、测力传感器和变速器组成；
b. 空压机控制系统：由开合模的气缸、电磁阀和空压机三部分组成；
c. 电控系统：由测控温系统和门控制装置组成；
d. 测试和控制系统：主要由微处理器、计算机控制系统、数据获取器、交流器、数据处理器、电机控制、开合模控制、报告打印机组成。打印机用的是惠普打印机，纸用的是A4纸。
设计原理
模具型腔由上、下模组成，橡胶试样放在几乎密闭的模具型腔内并保持一定的温度的压力，其中一个模腔以1.7Hz的频率振动，振幅是±0.5o或±1o。模腔的振荡使试样产生剪切应变，同时试样在反方向生成一个反作用力（力矩）到模具型腔，其力值的大小取决于胶料的刚度（剪切模量）。
随着硫化开始，胶料试样的刚度增大，测力机构测出的反作用力（力矩）会逐步上升到稳定值或最大值并通过屏幕逐渐显示出来，同时看到一条力矩与时间的对应关系曲线图，通常称为“硫化曲线”。曲线的形状和试验温度与胶料的特性有关。试验结束后，数据、曲线将自动存储到数据库中，如果需要打印，直接点击“打印”即可。
硫化曲线的形状取决于测试的温度和橡胶试样的特性。除了曲线，计算机控制打印机会打印出相应的技术参数。
数据处理技术要求
绘制格式、曲线、参数如下图所示：
打印报告上的数据所表示的内容如下：
ML：最小转矩
MH：最大转矩
TS1（早期硫化时间、焦烧时间）：ML±0.1Nm 即在ML的基础上增加0.1N·m力矩时所对应的时间，以分钟计算。
TS2（早期硫化时间、焦烧时间）：ML±0.2Nm 即在ML的基础上增加0.2N·m力矩时所对应的时间，以分钟计算。
T10（初始硫化时间）：ML+（MH-ML）×10% 既转矩达到此值时所对应的时间，以分钟计算。
T50（评定的硫化时间）：ML+（MH-ML）×50% 既转矩达到此值时所对应的时间，以分钟计算。
T90（经常采用的佳硫化时间）：ML+（MH-ML）×90% 既转矩达到此值时所对应的时间，以分钟计算。
VC（硫化速度指数）：VC=100/（T90-TS1）
