| 包装 | 带PE衬里的25公斤袋 |
|---|---|
| 产地 | 德国 |
| 颜色 | 白色 |
| 执行质量标准 | 德标 |
| 品级 | A级 |
| 贸易属性 | 外贸原单 |
| 品牌 | 博德 |
| 型号 | FR CROS® 484 |
| 质量认证 | CAS |
FR CROS? 484
炭化引发剂：APPII
| P?O? 含量 |
| 72 | % |
| N含量 |
| 14 | % |
| pH值（水中10） |
| 5.5 | - |
| 在水中的溶解度 |
| 0.5 | g/100毫升 |
| 分解温度 |
| 300 | °c |
| 体积密度 |
| 600 | g/l |
| 比重 |
| 1.95 | g/cm3 |
| 在45μm下 |
| 0.1 | % |
| 粒度分布(d? ? | ) | 18 | μm |
| 水分 |
| 0.05 | % |
| 吸油量 |
| 27 | g/100g |
FR CROS?484是一种长链聚磷酸铵二型。 这种细白色粉末被用作溶剂和水基膨胀涂层的催化剂，以及用于需要良好焦炭形成的纺织品的阻燃涂层。 它在水中的溶解度很低，不溶于有机溶剂。
温度在300°以上的FRCROS?484分解成多磷酸并形成气体层
这使底物可用的氧气量**小化。 残留的聚磷酸盐脱水多元醇、碳水化合物和其他含有ROH或RNH的物质。随后，发泡成为一个热保护层
膨胀涂层
FR CROS?用于结构钢和木材膨胀防火涂料的表面涂料，如膨胀涂料、桅杆涂料和纺织涂料。 在有机溶剂中的不溶性和在水中的低溶解度允许溶剂和水性涂料的配方。 通常，20%-25%FRCROS?，根据液体油漆的总重量，用于膨胀油漆的配方。
硬质聚氨酯泡沫/PU整体泡沫
增加7%-15%的FRCROS?可以达到1.6mm的V-0等级UL94。 通常，FRCROS?在注射成型前分散到多元醇部分。阻燃剂的均匀分布是取得良好效果的关键。 粒径小，分散性好，便于混合和泵送，不会堵塞，堵塞过滤器或造成喷射喷嘴磨损。
聚酯和其他树脂
当需要低粘度、高阻燃性和无卤成分时， 与ATH等无机填料相比，达到相同阻燃水平的FRCROS?要求较少。 在不饱和聚酯树脂中，通常不需要进一步的焦炭促进剂，
不饱和聚酯中FRCROS?484K的典型配方
阻燃/粘度*/弹性模块
聚酯树脂：LOI21/273秒，3265Mpa
40克FR CROS?/100克：LOI36/394秒/3950Mpa
100克ATH/100克树脂：LOI36/1370秒/7200Mpa
*Ford cup no 4 at 25 °C
阻燃纺织品（粘合剂和反涂层）
由于其低溶解度，FRCROS?提供了阻燃性和水的稳定性。 它与纺织品处理中常用的粘合剂兼容。 然而， 建议检查FRCROS?与稳定体系的兼容性。 添加量取决于织物的重量和阻燃要求。 通常，FRCROS?484阻燃剂**终添加量约为20-50克/平方米。

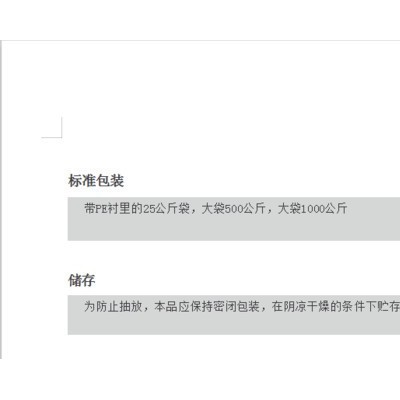

带PE衬里的25公斤袋，大袋500公斤，大袋1000公斤
为防止抽放，本品应保持密闭包装，在阴凉干燥的条件下贮存。
