是否有现货: | 否 | 认证: | 国家认证 |
类型: | 机床丝杆 | 型号: | 加工定做 |
规格: | 来图加工 | 商标: | 济宁利兴 |
包装: | 塑料袋加木箱 | 镀铬丝杠: | 40*5-3800 |
产量: | 60000 |
济宁利兴精密机械制造有限公司:专业生产SJA系列直线导轨/梯形丝杠/大型丝杆/花键轴/广厚等传动配件。梯形丝杠和滚珠丝杠主要区别分为三点,包括:结构不同,工作原理不同,产品特点不同。那么下面就为大家详细介绍下这几点。 1、梯形丝杠和滚珠丝杠的结构不同。 梯形丝杠的结构简单、不复杂,主要是由螺杆和螺母组成,安装简单方便,但精度要求达不到。而滚珠丝杠则是由螺杆、螺母、 、预压片、反向器、防尘器组成,结构复杂,安装要求高,但精度高,并已逐渐替代梯形丝杠的使用。下面就是梯形丝杠和滚珠丝杠的结构图。 2、梯形丝杠和滚珠丝杠的工作原理不同。 梯形丝杠的工作原理为:梯形丝杠是依靠丝母与丝杠之间的油膜产生相对滑动工作的,滑动摩擦从而完成直线运动。 滚珠丝杠的工作原理为:当丝杠作为主动体时,螺母就会随丝杠的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。 3、梯形丝杠和滚珠丝杠的特点不同。 梯形丝杠的特点是成本低、应用于要求精度较低的一些机床等设备,梯形丝杠的安装简单、结构不复杂、维修较为方便,但摩擦系数较大、精度达不到较高标准。 滚珠丝杠的特点是摩擦系数小、动态响应快、易于控制、精度高。滚珠丝杠在生产过程中,滚道和珠子之间施加预紧力,可以消除间隙,所以滚珠丝杠可以达到无间隙配合。被广泛应用于数控机床等精密要求高的设备。但也有价格较高、安装要求高、维修成本高等特点。 以上三点不同就是梯形丝杠和滚珠丝杠之间的本质区别,希望对您有用,当您再选购和识别梯形丝杠和滚珠丝杠时,请按照自己实际使用情况进行选择,以免造成大材小用或经济成本较高等后果。

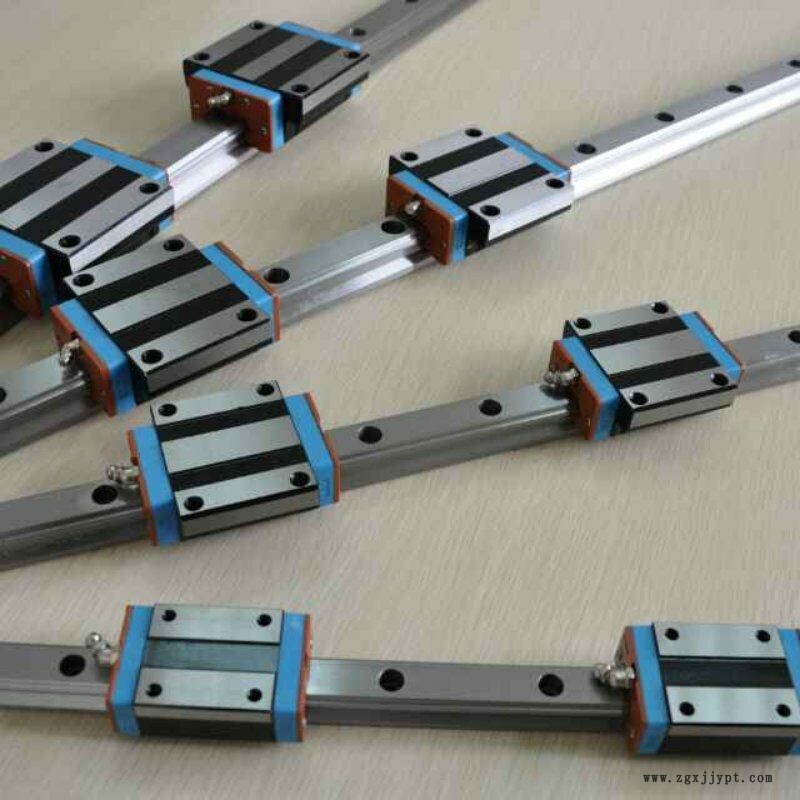

“矩形花键轴/梯形丝杠螺母/大型丝杆/直线导轨”其他说明
丝杠螺距公差和螺距累积公差 | ||||||||
精度等级 | 螺距 | 在下列螺纹有效长度内(mm)累积累积公差(um) | ||||||
0~300 | ﹥300~1000 | ﹥1000~2000 | ﹥2000~3000 | ﹥3000~4000 | ﹥4000~5000 | ﹥5000~10000 | ||
7 | 3--6 | 18 | 28 | 36 | 44 | 52 | 60 | 80 |
8 | 6--12 | 35 | 55 | 65 | 75 | 85 | 95 | 100 |
9 | 12--24 | 70 | 110 | 130 | 150 | 170 | 190 | 200 |
