| 线芯材质 | 镀锡铜线 |
|---|---|
| 芯数 | 49 |
| 护套材质 | 硅橡胶 |
| 电线最大外径 | 55（mm） |
| 护套厚度 | 1.8（mm） |
| 标称截面 | 2.5（mm2） |
| 产品认证 | ISO9001-2000 |
| 物料编号 | QS0019 |
| 加工定制 | 是 |
| 品牌 | 群瑟电缆 |
| 型号 | AGG |

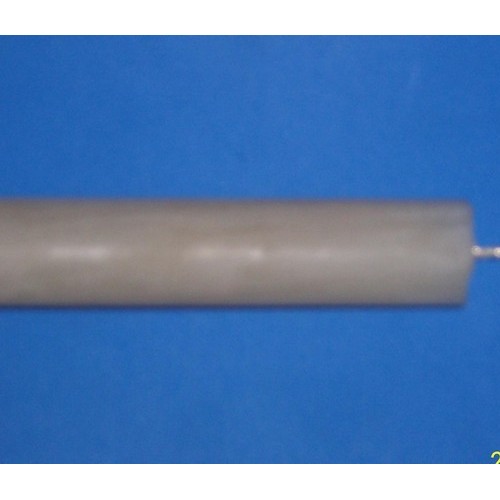

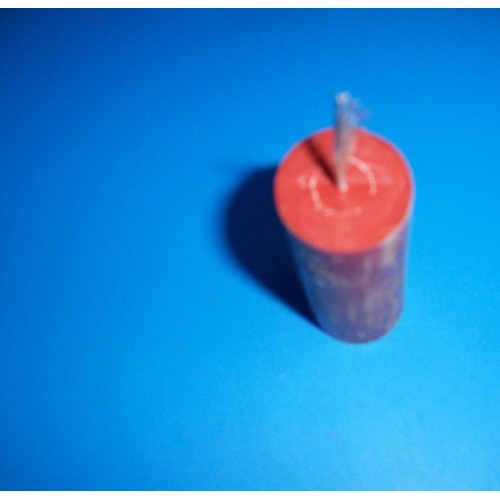

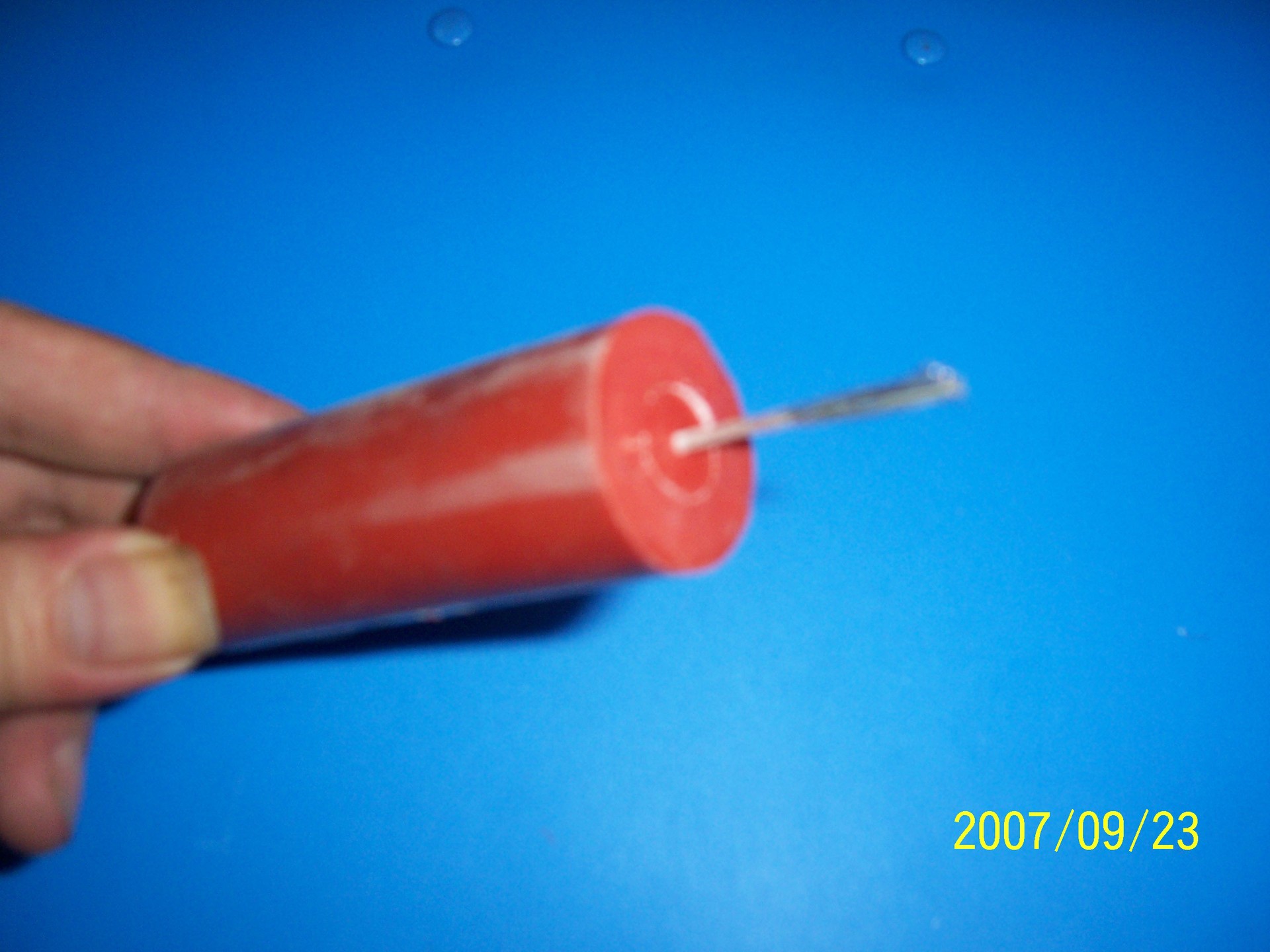

型 号：AGG
执行标准：Q/IRMV2-2008
产品特性：
1、额定电压： 5KV、10KV、15KV、20KV、25KV、30KV、50KV、100KV
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：硅橡胶
5、颜 色：红/黄/兰/白/黑/黄绿/棕等
特点/用途：
具有优良的高温耐低温性能，具有优良的电绝缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长。且柔软便于安装。
广泛应用于煤气点火、汽车点火、高压测试台、电视机、微波炉、霓红灯、仪器仪表内部高压、安装连接用电子电器及其他器械的高电压场合。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
| 电压等级 KV | 导体标称截面 mm2 | 导体结构 | 绝缘厚度 mm | 平均外径 mm | 20 ℃ 时导体电阻最大值 Ω/km |
| 根数/单线直径 | |||||
| 5 | 0.20 | 7/0.20 | 1.00 | 2.60 | 95.0 |
| 0.35 | 19/0.16 | 1.00 | 2.80 | 53.1 | |
| 0.50 | 16/0.20 | 1.00 | 3.00 | 10.1 | |
| 0.75 | 24/0.20 | 1.20 | 3.60 | 26.7 | |
| 1.00 | 32/0.20 | 1.30 | 4.00 | 20.0 | |
| 1.50 | 30/0.25 | 1.50 | 4.60 | 13.7 | |
| 2.50 | 49/0.25 | 1.60 | 5.40 | 8.21 | |
| 10 | 0.20 | 7/0.20 | 1.30 | 3.20 | 95.0 |
| 0.35 | 19/0.16 | 1.30 | 3.40 | 53.1 | |
| 0.50 | 16/0.20 | 1.30 | 3.60 | 10.1 | |
| 0.75 | 24/0.20 | 1.50 | 4.20 | 26.7 | |
| 1.00 | 32/0.20 | 1.50 | 4.40 | 20.0 | |
| 1.50 | 30/0.25 | 1.80 | 5.20 | 13.7 | |
| 2.50 | 49/0.25 | 1.80 | 5.80 | 8.21 | |
| 4.00 | 56/0.30 | 2.00 | 6.80 | 5.09 | |
| 6.00 | 84/0.30 | 2.00 | 7.60 | 3.39 |
| 电压等级 KV | 导体标称截面 mm2 | 导体结构 | 绝缘厚度 mm | 平均外径 mm | 20 ℃ 时导体电阻最大值 Ω/km |
| 根数/单线直径 | |||||
| 15 | 0.20 | 7/0.20 | 1.70 | 4.00 | 95.0 |
| 0.35 | 19/0.16 | 1.70 | 4.20 | 53.1 | |
| 0.50 | 16/0.20 | 1.70 | 4.40 | 40.1 | |
| 0.75 | 24/0.20 | 2.00 | 5.20 | 26.7 | |
| 1.00 | 32/0.20 | 2.00 | 5.30 | 20.0 | |
| 1.50 | 30/0.25 | 2.20 | 6.00 | 13.7 | |
| 2.50 | 49/0.25 | 2.20 | 6.60 | 8.21 | |
| 4.00 | 56/0.30 | 2.40 | 7.60 | 5.09 | |
| 6.00 | 84/0.30 | 2.40 | 8.40 | 3.39 | |
| 20 | 0.20 | 7/0.20 | 1.80 | 4.20 | 95.0 |
| 0.35 | 19/0.16 | 1.80 | 4.40 | 53.1 | |
| 0.50 | 16/0.20 | 1.80 | 4.60 | 40.1 | |
| 0.75 | 24/0.20 | 2.20 | 5.60 | 26.7 | |
| 1.00 | 32/0.20 | 2.20 | 5.80 | 20.0 | |
| 1.50 | 30/0.25 | 2.40 | 6.40 | 13.7 | |
| 2.50 | 49/0.25 | 2.40 | 7.00 | 8.21 | |
| 4.00 | 56/0.30 | 2.60 | 8.00 | 5.09 | |
| 6.00 | 84/0.30 | 2.60 | 8.80 | 3.39 | |
| 25 | 0.20 | 7/0.20 | 2.50 | 5.60 | 95.0 |
| 0.35 | 19/0.16 | 2.50 | 5.80 | 53.1 | |
| 0.50 | 16/0.20 | 2.50 | 6.00 | 40.1 | |
| 0.75 | 24/0.20 | 2.70 | 6.60 | 26.7 | |
| 1.00 | 32/0.20 | 2.70 | 6.80 | 20.0 | |
| 1.50 | 30/0.25 | 2.90 | 7.50 | 13.7 | |
| 2.50 | 49/0.25 | 2.90 | 8.00 | 8.21 | |
| 4.00 | 56/0.30 | 3.10 | 9.00 | 5.09 | |
| 6.00 | 84/0.30 | 3.10 | 9.80 | 3.39 | |
| 30 | 0.20 | 7/0.20 | 3.00 | 6.60 | 95.0 |
| 0.35 | 19/0.16 | 3.00 | 6.80 | 53.1 | |
| 0.50 | 16/0.20 | 3.00 | 7.00 | 40.1 | |
| 0.75 | 24/0.20 | 3.40 | 8.00 | 26.7 | |
| 1.00 | 32/0.20 | 3.40 | 8.20 | 20.0 | |
| 1.50 | 30/0.25 | 3.60 | 9.00 | 13.7 | |
| 2.50 | 49/0.25 | 3.60 | 9.40 | 8.21 | |
| 4.00 | 56/0.30 | 3.80 | 10.5 | 5.09 | |
| 6.00 | 84/0.30 | 3.80 | 11.2 | 3.39 | |
| 50 | 0.20 | 7/0.20 | 7.00 | 14.6 | 95.0 |
| 0.35 | 19/0.16 | 7.00 | 14.8 | 53.1 | |
| 0.50 | 16/0.20 | 7.00 | 15.0 | 40.1 | |
| 0.75 | 24/0.20 | 7.20 | 15.6 | 26.7 | |
| 1.00 | 32/0.20 | 7.20 | 15.8 | 20.0 | |
| 1.50 | 30/0.25 | 7.50 | 16.6 | 13.7 | |
| 2.50 | 49/0.25 | 7.50 | 17.2 | 8.21 | |
| 4.00 | 56/0.30 | 8.00 | 19.0 | 5.09 | |
| 6.00 | 84/0.30 | 8.00 | 20.0 | 3.39 | |
| 100 | 1.00 | 32/0.30 | 12.0 | 25.0 | 20.0 |
| 1.50 | 30/0.25 | 13.0 | 27.8 | 13.7 | |
| 2.50 | 49/0.25 | 13.0 | 28.5 | 8.21 | |
| 注：根据双方技术协议，可生产其他规格的产品。 | |||||
