材质 | 绝缘橡胶 |
---|---|
产地 | 河北 |
产品等级 | A |
产品认证 | iso9001 |
厚度 | 4(mm) |
计量单位 | 件 |
类型 | 胶管 |
适用范围 | 铝厂绝缘耐温胶管 |
形状 | 圆形 |
性质 | 耐电压击穿耐温 |
颜色 | 多色 |
用途 | 密封 |
是否标准件 | 非标准件 |
品牌 | 力天橡塑 |
加工定制 | 是 |
厂家(产地) | 景县 |

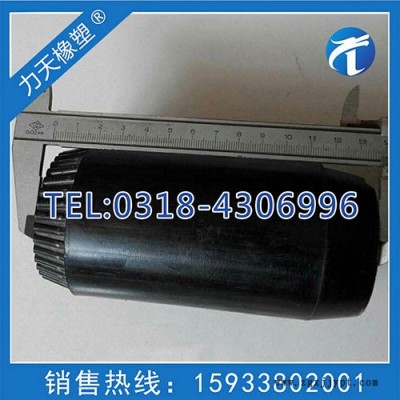

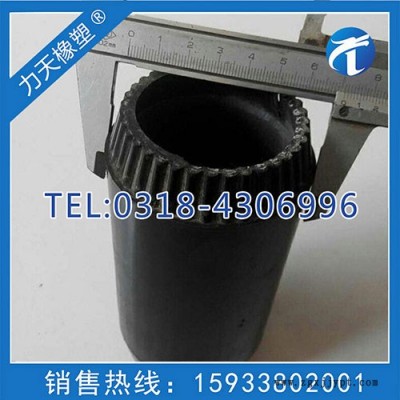

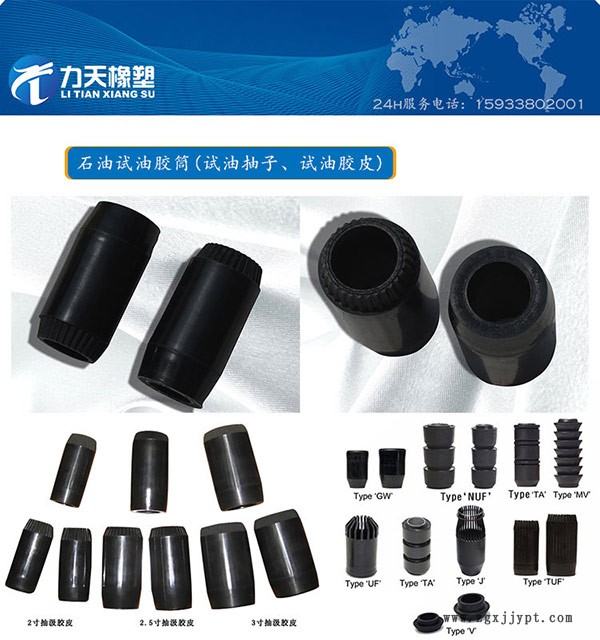

油田试油抽汲胶筒价格表|TA型油田试油抽汲胶筒
油田试油抽汲胶筒它由骨架托、钢丝、锁紧杯及橡胶体构成,整个抽汲胶杯外型呈圆锥状,其钢丝与橡胶体的工作磨损段具有5′—20′的锥度,范围为10′—15′。此外,为提高抽汲水平,引进了美国生产的抽子胶筒,对抽子上部和下部改进后,避免了在动液面少的情况下不上液的现象,实现了在**一次抽汲中达到“一口液”的效果,获取了真实可靠的地质资料。,如果下放过快,当抽子进入液面是遇到的阻力会越大,此时,胶杯会在抽子上有一个向上的位移,与抽子发生碰撞,由于此过程瞬间发生,通过冲量定理可以知道抽子与胶杯之间发生的力是很大的,容易造成胶杯口部损坏。,胶筒(抽子)工作原理:当向上提升时,作用在胶筒上的液柱压力和运动时形成的动载荷,使胶筒径向扩张而与油管内壁形成密封,而达到抽出液体的目的。钢丝与橡胶体的前变形段具有15°—17°的角度。本实用新型具有良好的耐腐耐磨性,适用于原油中化学成分复杂的工艺,在30兆帕压强、运行速度200m/min的工作条件下,能正常工作行程10万米左右,达到或超过了同类进口产品技术指标,完全可作为进口替代产品加以推广使用。目前国内生产的胶筒其工作寿命较低(与进口产品相比),直接影响生产工效。,该产品具有耐酸,耐磨,耐腐蚀,耐高温的特点.在使用时更换简便。
该抽汲工艺和老式的米式抽子、凡尔抽子工艺等相比,具有使用寿命长、效率高、操作简易、成本低、废弃物少、有利于环保等特点,其性价比远高于老式工艺作业。同时该油田试油抽汲胶筒结构可靠,在抽汲时不会出现撕裂和卡井等现象。其主要作用是降低井筒内液柱压力,使井筒与地层产生负压,有利于油层中的油气流向井筒。,目前使用的丁猜橡胶抽子皮碗,平均使用寿命比较短。,通过改进抽子底部和上压帽,使得轴向间隙处于合适状态。本公司生产的胶筒,产品质量已达到同类进口产品的水平,完全可替代进口产品,从而使油田大幅度降低抽汲成本。笔者对比了其中几种工具的使用效果,简要介绍了其配套工具的使用情况。,我们的产品完全可以和进口产品质量**(美国胶筒工作寿命在8万米左右),能为油田提高工效、节约成本。,抽汲法的效果取决于抽汲强度,抽极强度又和抽汲速度、抽子胶皮与油管柱内壁间的严密程度、抽子在液面以下的沉没度等有关。

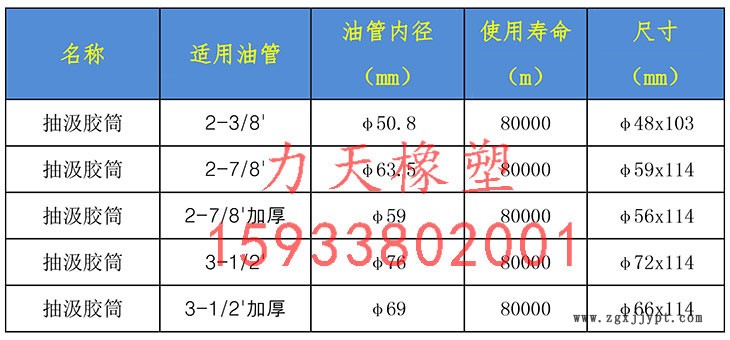

油田试油抽汲胶筒介绍:
外径:Φ48-72(适用于Φ62mm的油管)。
重量:500g。
结构:金属弹性骨架,强度高。
材料:日本进口橡胶,耐磨好。
工作环境:压强30MPa,抽汲速度100—200m/min。
**井深:3000m。
其他介绍:本实用新型具有良好的耐腐耐磨性,适用于原油中化学成分复杂的工艺,在30兆帕压强、运行速度200m/min的工作条件下,能正常工作行程10万米左右,达到或超过了同类进口产品技术指标,完全可作为进口替代产品加以推广使用。,同时该胶筒(抽子)结构可靠,在抽汲时不会出现撕裂和卡井等现象。,而且使用周期长(工作行程8万米),工作效率高、密封性能好、出油量大。。
沉没深度:150—300m工作行程:8万米。
目前使用的丁猜橡胶抽子皮碗,平均使用寿命比较短。
两辫抽子该抽子主要由中心轴、半圆形胶皮简活瓣和固定瓣组成。
目前国内生产的胶筒其工作寿命较低(与进口产品相比),直接影响生产工效。
对于深井试油,抽汲时抽子和胶皮对各项资料录取的准确性起着关键性作用。
底座和压帽改进可起到如下作用:保护胶筒;起通径作用;提供胶筒可靠支撑面,胶筒可得到充分压缩,确保封闭作用。
但是,经长时间抽汲的进口胶筒,其胶筒底部外径会略增大,无法恢复原状而卡在抽子底部。
这样,在抽汲探液面时,由于胶筒与油管内壁的间隙减小,造成液流无法顺利进入胶筒上部而产生软遇阻现象。
老式抽子使用两个胶筒,如果其中一个损坏,由于水力压差以及摩阻等作用,也加大了另一个胶筒的损坏,**终造成抽汲失效。
引进美国技术,采用日本进口橡胶加工。
