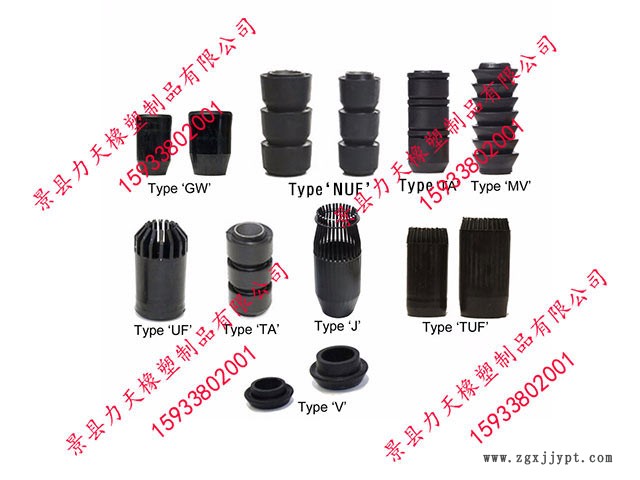

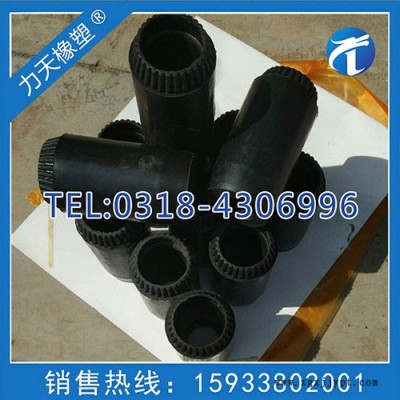

伞形抽汲胶筒的技术参数|MV型伞形抽汲胶筒

我们的产品完全可以和进口产品质量**(美国胶筒工作寿命在8万米左右),能为油田提高工效、节约成本。而且公司还争对各地油井不同井况，对每种抽油管开发研究了三种伞形抽汲胶筒**种适用于低产、低液柱(100m以下)高速抽汲钢骨架胶皮，第二种适用于高产、高液柱(100m以上)中速伞形抽汲胶筒，第三种适用于特殊抽汲作业用抽汲钢骨架胶皮，抽汲作为常规试油**的方法之一,在吉林油田试油中仍普遍使用。,对抽子本体下部位的零件改进后,提高了胶筒的密封性能。,如果下放过快，当抽子进入液面是遇到的阻力会越大，此时，胶杯会在抽子上有一个向上的位移，与抽子发生碰撞，由于此过程瞬间发生，通过冲量定理可以知道抽子与胶杯之间发生的力是很大的，容易造成胶杯口部损坏。正确的选用不同型号的钢骨架胶皮，更能发挥钢骨架胶皮在抽汲作业优势和体现其抽汲工艺的先进性。

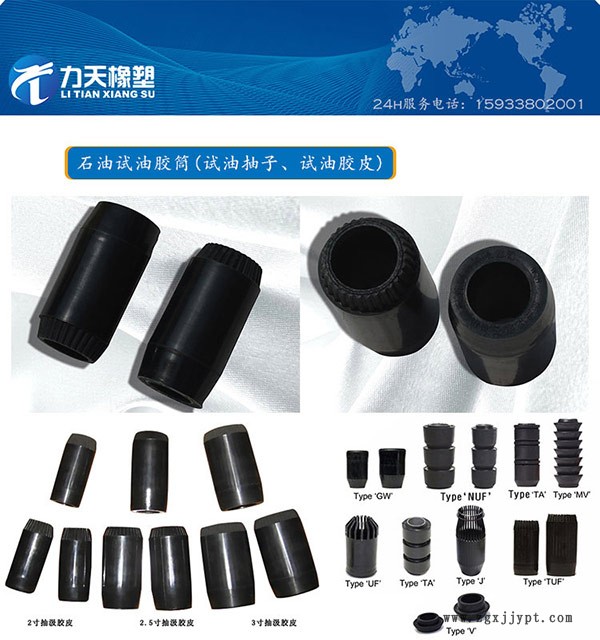

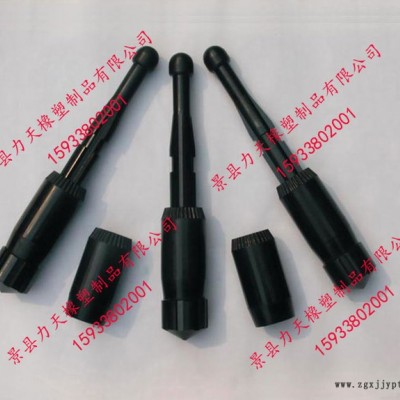

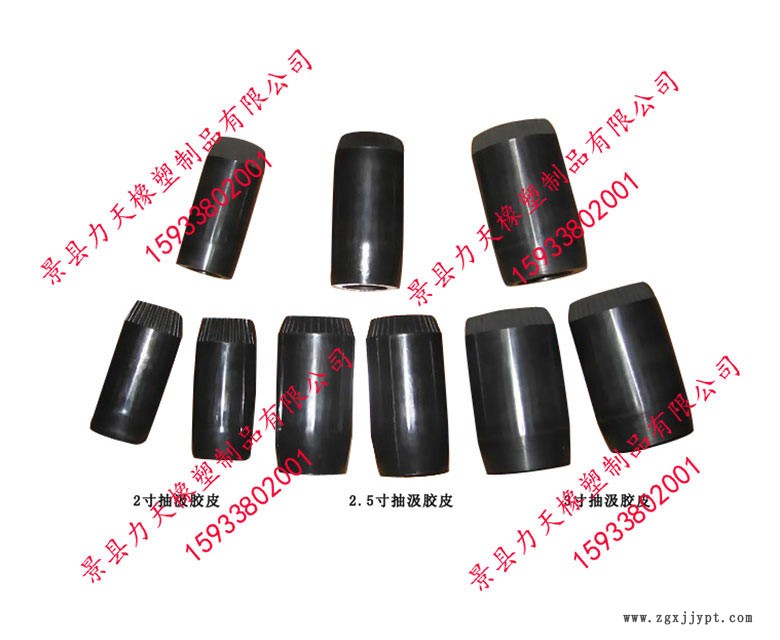

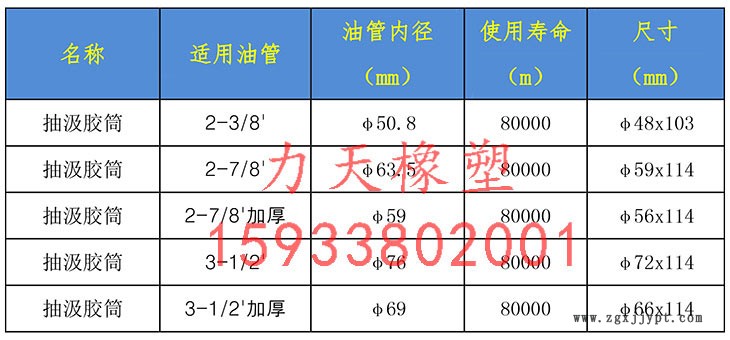

抽汲托架工具可挂一个胶筒使用如图1（常规抽汲作业）或安装二个胶筒使用如图2（主要用于深井抽汲作业），它们是结合了国外先进工艺技术，采用插接方式，伞形抽汲胶筒具有结构新颖、高强度、耐磨损、操作简易、抽汲漏失量少等特点，是油田抽汲的理想工具。建议由制造厂小批量生产,扩大试验。,规格:2寸,2.5寸,3寸胶筒（钢骨架胶皮）。,抽汲效率的提高,大大减轻了现场劳动强度,同时缩短了周期。胶筒（抽子）工作原理：当向上提升时，作用在胶筒上的液柱压力和运动时形成的动载荷，使胶筒径向扩张而与油管内壁形成密封，而达到抽出液体的目的。规格:适用于2-3/8"、2-7/8"、3-1/2"油管的抽汲胶筒(杯)，托架加胶筒也俗称为抽子。使用时将其套在抽子芯轴上,上下芯轴各套1只,胶筒可在芯轴上来回滑动。,引进美国技术，采用日本进口橡胶加工。
伞形抽汲胶筒它由骨架托、钢丝、锁紧杯及橡胶体构成，整个抽汲胶杯外型呈圆锥状，其钢丝与橡胶体的工作磨损段具有5′—20′的锥度，范围为10′—15′。此外，本公司生产的胶筒，产品质量已达到同类进口产品的水平，完全可替代进口产品，从而使油田大幅度降低抽汲成本。,国产抽汲胶皮在探井FNX1井抽汲时,平均一抽子损坏一只抽汲胶皮。,抽汲胶筒(简称胶筒)在石油行业被广泛采用,属于生产上的易损件。钢丝与橡胶体的前变形段具有15°—17°的角度。本实用新型具有良好的耐腐耐磨性，适用于原油中化学成分复杂的工艺，在30兆帕压强、运行速度200m/min的工作条件下，能正常工作行程10万米左右，达到或超过了同类进口产品技术指标，完全可作为进口替代产品加以推广使用。但是,经长时间抽汲的进口胶筒,其胶筒底部外径会略增大,无法恢复原状而卡在抽子底部。,该胶筒在动液面少的情况下仍然可以抽上液,满足地质的要求。

抽汲作业在试油施工中是一道关键的工序，它是用一种嵌入抽汲胶筒的抽子头，通过钢丝绳下入井中，当快速上提抽子时，抽汲胶筒在液柱压力和上提所产生的摩擦力的作用下迅速胀开，使抽汲胶筒与管壁密封，从而可把抽子头以上的液体提升至井口，达到求产的目的。

据油田处作业16队在钟90井的一次抽汲中统汁。

近10年来,江苏油田使用过多种抽汲工具,获取了大量有效的试油资料。

目前国内生产的胶筒其工作寿命较低(与进口产品相比),直接影响生产工效。

底座和压帽改进可起到如下作用:保护胶筒;起通径作用;提供胶筒可靠支撑面,胶筒可得到充分压缩,确保封闭作用。

但老式抽子胶筒由于自身存在弊端,影响抽汲质量。

目前使用的丁猜橡胶抽子皮碗,平均使用寿命比较短。

但是,经长时间抽汲的进口胶筒,其胶筒底部外径会略增大,无法恢复原状而卡在抽子底部。

抽汲作为常规试油**的方法之一,在吉林油田试油中仍普遍使用。
