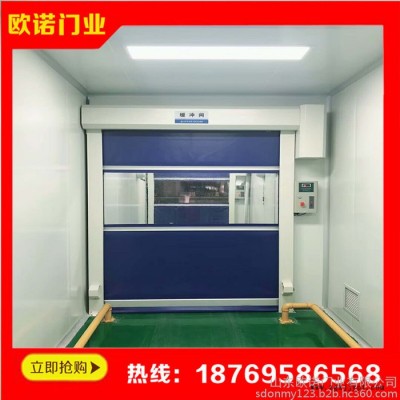

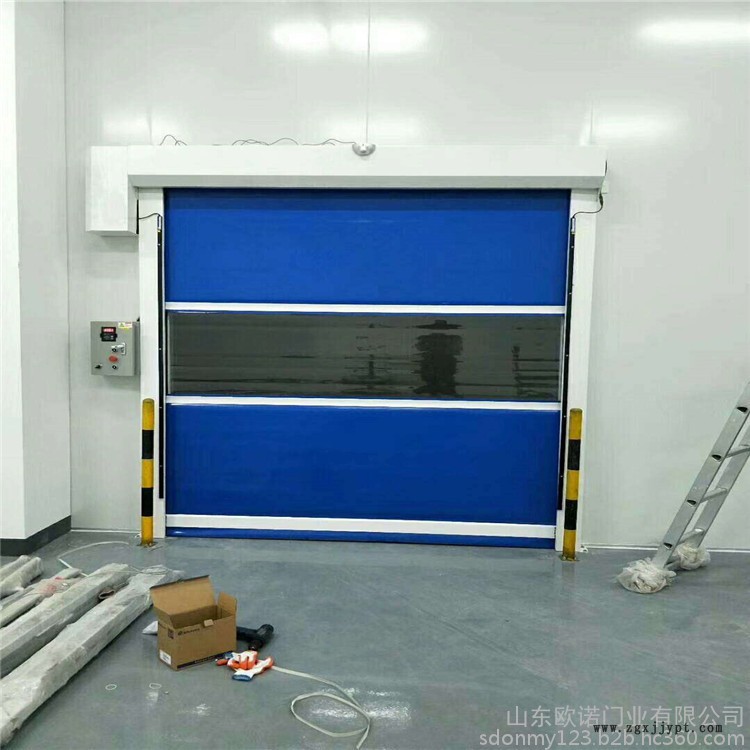

快速卷帘门产品介绍：

 一）、技术要求及说明

1、快速卷帘门是以彩色高强度化纤软质防水布、配置水平增强构件制成门帘，上下快速卷动的门。

 1)、门帘采用高强度涂层织物PVC帘布，帘布厚度1.0㎜，颜色为双面深蓝色、中间带一条透明可视窗；

 2）、帘布具有抗寒，耐低温，不易磨损及老化等特点；

 3）、门帘抗拉强度（N/30㎜）为：2100～2500N，撕裂强度≥280N。

2、门帘具有封闭洞口的作用。按使用材料可分为三种类型：

 1）、半透明门帘——以高强度涤纶织物为基材，涂覆制成；

 2）、不透明门帘——由聚乙烯树脂材料制成；

 3）、带视窗门帘——在不透明门帘上开口，缝制可视窗口。

3、轨道

轨道采用2.0㎜厚铝合金制作。表面静电粉末喷涂白灰色；轨道内外带有密封毛刷，保证与建筑及门体之间的密封，起到防尘、防虫的要求。

4、卷筒

    采用φ114×2.0㎜厚钢管制作，两端配有φ30实心轴杆和法兰，FLU206轴承座，确保门体运动平稳、无窜动。

5、电机

采用

快速卷帘门专用电机，电机具有手动摇柄，当停电时具有应急操作装置，实现手动开启门体。

     1）、电机配有变频器控制系统，变频器配有主开关；

2）、控制箱带触摸式开—关—停按扭开关及紧急按钮；

3）、电机保护等级：IP55；

    电压：220V、380V/50Hz，N，PE；

    保险：16A；

    延时关闭时间：3～15s；

  6、安全保护装置

1）、配置障碍物感应及防碰撞装置：为人员安全起见，快速卷帘门都在底部封条处装有感应装置，关门过程中，门底部与物体**微的碰撞也会使门停止关闭并反向开启；

  2）、光电保护装置：为人员安全起见，快速卷帘门都在门框内装有光电保护装置，关门过程中，人或物体挡住光电感应射线**会使门停止关闭并反向开启；

  3）、安全警示灯装置：为人员安全起见，快速卷帘门在顶部包厢正、反面安装安全警示灯，当快速卷帘门开启或关闭的时候安全警示灯会亮起来，起到警示效果。

7、控制要求

1）、快速卷帘门自带电控箱，控制箱按钮使用点控式，按动一次按钮后，门体即可完成指定动作，控制箱的防护等级不低于IP55级。

2）、快速卷帘门均带双侧地磁感应控制。
