产品系列	PI7800
应用范围	通用
电源相数	三相
额定电压	三相AC380（V）
适配电机功率	160（kW）
滤波器	内置A类EMC滤波器
营销方式	代理
品牌	POWTRAN/普传
型号	PI7800 160G/187F3

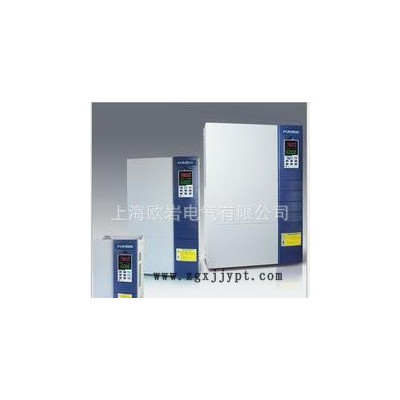

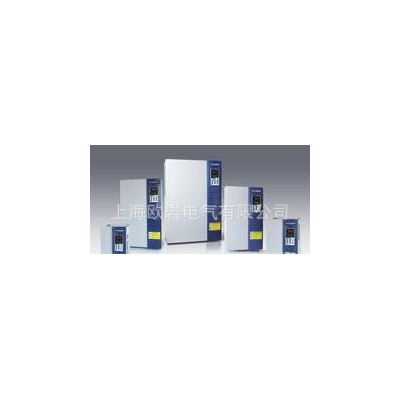

产品简介：

 PI7800系列变频器是普传科技应市场需求t推出的一款全新产品，它应用先进的空间电压矢量SPWM控制技术，采用高性能的功率模块和DSP芯片，内置电流控制环，实现高精度闭环控制，达到电压和频率输出的高稳定性和高精度要求。全新的生产工艺和完备的检测设备，保证了该产品在应用中更加稳定可靠。PI7800系列变频器将为您提供更加全面的电机控制解决方案。   性能特点：Ø   全新的软硬件设计Ø   卓越的性能提升Ø   更高的品质保证Ø   时尚工业化外观Ø   采用DSP（数字信号处理器）为核心的控制单元，实现高速高性能控制Ø   集V/F控制、V/F+PG控制、矢量控制+PG三种控制功能于一体Ø   三种空间电压矢量波形产生方式Ø   死区补偿功能，实现低频率大输出转矩Ø   自动转差补偿Ø   十种频率设定方式，模拟端子可以接收0~10V、0~20mA之内的自定义范围信号Ø   可实现**多七段速度和八段加速度控制Ø   六路可编程输出控制端子Ø    内置PID功能，可实现高性能闭环控制Ø   可支持0~10V、1~5V、0~20mA、4~20mA反馈信号Ø    PID调节的直流电流制动Ø    转速追踪启动与断电再恢复运行功能Ø    强大的通信功能，支持标准的RS485与Can Bus，同时提供远控键盘功能Ø    人性化显示菜单，中文液晶显示，配以LED显示，同时显示3个状态参数Ø    特有的逆变模块（IGBT）温升监控功能，风扇调节可控，适时降低电机噪音和温升Ø    高效的故障查询与记录功能，方便排除故障Ø    参数保护功能Ø    独特的设计，使变频器对电源的污染降到**低Ø   稳定 简洁 美观 选型表：

1)         1N2



类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	11~18.5	1N2	360	235	207	340	150	Ø10	10	11	JP6E7800
G	7.5~15
M	5.5~11
H	5.5~11

2)        1N3

类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	22~30	1N3	410	264	242	390	165	Ø10	14	15.5	JP6E7800
G	18.5~22
M	15~18.5
H	11~15

3)        2N1

类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	37~45	2N1	560	300	243	540	200	Ø10	22	23.5	JP6E7800
G	30~37
M	22~30
H	18.5~22

4)        2N2

类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	55~93	2N2	660	365	293	640	250	Ø10	40	48	JP6E7800
G	45~75
M	37~55
H	30~45

5)        2N3

类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	110~160	2N3	710	455	293	690	350	Ø10	57	68	JP6E7800
G	093~132
M	75~93
H	55~75

6)        2N4

类型	功率 (kW)	机座号	外形尺寸			安装尺寸			净重 kg	毛重 kg	键盘型号
			L	W	H	a	b	d
F	187~200	2N4	910	480	342	890	350	Ø10	72	86	JP6E7800
G	160~187
M	110~132
H	93~110
