概述

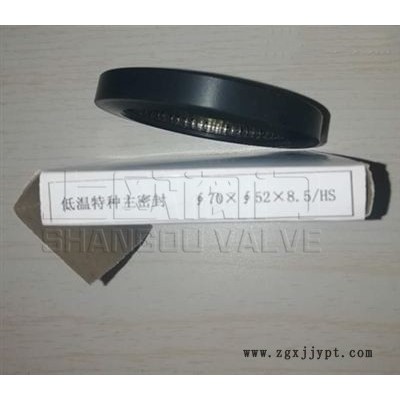

低温特种主密封拉断阀专用尺寸是70*52*8.5，可配套使用DN40 DN50低温拉断阀，是低温拉断阀维修包里面其中一种，LNG充装低温拉断阀:法兰连接，自动受力拉断操作，是一种安装在软管与输送管线连接端，用于在紧急情况下使槽车与输送管线（或设备）自动、快速脱离的机构，又称低温紧急脱离装置，加液管路上配装该拉断阀，当加液管被拉断时，能确保液体不泄漏，保证人身安全，减小事故损失，避免环境污染。

用途

适应于液化天然气（LNG）、液氮、液氧、液态二氧化碳、 等各种化工介质的装卸领域。

性能参数

1. 公称通径：DN25、32、40、50、65、80、100
2. 公称压力：PN0.6、1.0、1.6、2.5、4.0、5.0MPa
3. 工作温度：-196℃～60℃
4.材质：壳体低温的奥氏体不锈钢锻件，制造时 行深冷处理；密封材料低温聚四氟乙烯，内衬弹性不锈钢骨架，密封面经研磨处理以达密封要求。
5. 密封性：零泄漏
6. 使用性能
1紧急情况下能够使装卸设备自动、快速拉断
2常规操作时不会出现"拉断"
3拉断后分开的两部分能有效密封。

结构原理图

所示为软管型拉断阀的结构总图，其主体由两个切断阀组成，切断阀一般为弹簧力关闭的单向阀，单向阀主要由壳体、阀瓣、主密封圈、主密封座、导流板等组成；两切断阀靠三只拉断螺栓连接，紧急情况下随着槽车的"逃逸"软管直接拉断连接螺栓，无须电、液等外加动力。
图一
1.导流板 2. 外壳 3. 弹簧 4. 阳头阀瓣 5. 主密封 6. 主密封座 7.螺钉 8. 拉断螺栓 9.垫片 10.螺母 11. 挡销 12. 副密封 13. 阴头阀瓣

工作过程

所示为紧急拉断阀安装在软管工艺管线上的示意图，该套装卸设备主要由软管（高压胶管或金属软管)、快速接头、紧急拉断阀和专用球阀等组成。
提示：应满足槽车在图示工作区内进行装卸作业。
图二
1.快速接头 2. 装车软管 3. 钢丝绳 4. 紧急拉断阀 5. 缓冲软管 6.球阀 7. 气相管 8. 液相管 9.支架

脱离过程描述

槽车正常装卸时，软管处于 自由状态；当槽车驰离，其接口进入警戒区时, 软管张紧并逐渐延伸拉长，当出范围后进入脱离区，瞬间紧急脱离装置的拉断螺栓断裂，实现装置分离；分离后，一个单向阀留在发油台管线上，另一个留在软管上，在内部弹簧力的作用下均实现密封。

通常压力为PN2.5MPa的紧急拉断阀拉断力参考值为：

规格为25DERC的直线拉断力750~950kgf；
规格为32DERC直线拉断力1000~1100 kgf；
规格为40DERC直线拉断力1200~1300 kgf；
规格为50DERC直线拉断力1300~1500 kgf；
规格为65DERC直线拉断力1800~2000 kgf；
规格为80DERC直线拉断力2000~2200 kgf；
规格为100DERC直线拉断力3000~3500 kgf；
规格为150DERC直线拉断力5500~6000 kgf。

2.2.2脱离后的复原

排空管线后进行恢复工作。
1）取回被槽车拉走的软管，检查软管是否损坏，若损坏需更换。
2）检查两切断阀的主密封是否损坏(烧坏), 有损坏则卸下主密封座更换主密封。
3）检查副密封是否损坏(烧坏), 有损坏则更换。
4）将副密封压入留在管线上的单向阀的凹槽中，可涂黄油粘结。
5）将两单向阀沿阀瓣导向孔合拢。
6）更换新的拉断螺栓将两切断阀连接起来。连接拉断螺栓时，先徒手预紧，然后用有预置功能的扭力扳手拧紧拉断螺栓。
