- 品牌/型号：特亚橡塑/SHJ-75
- 重量：3000（kg）kg
- 螺杆转速：500（r/min）r/min
- 生产能力：300-500（Kg/h）Kg/h
- 外形尺寸：多种（m）mm
- 螺杆直径：71.2（mm）mm
- 螺杆长径比：36：1
- 加工定制：是
- 品牌：特亚橡塑
- 型号：SHJ-75
- 类型：双螺杆混炼机
南京特亚塑机
地址：南京市沦波门兴隆桥5号
传真：025—84341275 电话：025—84341293
http： 手机：13073450968
Email：chenhuizhen8686@. 联系人：陈惠珍

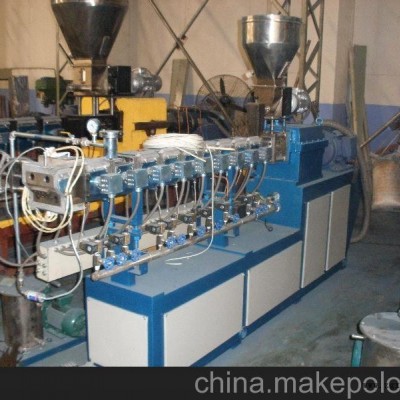

SHJ—75双螺杆混炼挤出机风冷热切机组配置及报价
一,生产物料：木塑
二,产量要求：300～500㎏/hr（产量根据工艺配方不同）
三,供货范围
序号 | 名 称 | 数量 | 单位 | 备 注 | |||
1 | 双螺杆计量主喂料系统 | 1 | 台 |
| |||
2 | SHJ—75同向双螺杆挤出机 | 1 | 台 | L/D36:1，主电机90KW | |||
3 | 自动搅拌 | 1 | 台 | 180W | |||
4 |
|
|
|
| |||
5 | 油润滑系统 | 1 | 套 |
| |||
6 | 软水冷却系统 | 1 | 套 |
| |||
7 | 传动箱 | 1 | 套 |
| |||
8 | 辅机切粒系统 | 1 | 套 |
| |||
9 | 电仪控制系统 | 1 | 台 |
| |||
10 | 随机配件: 1、加热器1套 2、传动箱输入、输出油封各一件（共三件） 3、螺杆元件大于300㎜ 4、真空元件O型圈四件 5、切粒机刀片10把
|
|
|
| |||
11 | 技术资料 | 1 | 套 |
| |||
四、主要配置说明
（一）SHJ—75双螺杆混炼挤出机组
1、长径比：36:1
2、螺杆直径：71.2㎜，
3、螺杆最大转速：500rpm
4、筒体总长：2610㎜
5、筒体数量；9节
6、主电机：90KW(交流电机)
7、螺杆元件及芯轴（采用目前国内最优的材质）
1）螺杆与芯轴采用渐开线花键联接，
2)筒体采用耐磨型双金属材质，内衬α101硬质合金套；
3)螺杆元件采用耐磨型高速工具钢材质W6Mo5Cr4V2(6542)；
4)螺杆芯轴采用40CrNiMoA材质；
5)第一节筒体设主喂料机，第九节筒体设真空排气口。
2）螺纹组件采用积木式组合，包括螺纹输送组件，捏炼组件。剪切组件，分流组件。齿型组件，返混组件等，可根据任何物料工艺排定组合。
8、传动箱：（在国内挤出机领域材质选用以及加工精度应该是最优良的）
1）传动箱采用平行型，采用平行三轴式设计，集减速与扭矩分配与一体，轴承采用进口轴承。
2）同时采用浸油润滑系统，建立低油位和超压报警系统，及时提醒客户加油和换油，保证传动箱的长时、高效运转。
3）传动箱采用球墨铸铁材料铸造，增加了箱体刚度，提高运转的平稳性及安全系数，整体可靠性与承载能力提高25%以上。
4）螺杆最大转速为500rpm，高速运转。
5）齿轮：精度等级7级高精度，高速重载硬齿面，材料20CrNi2MoA,HRC58—62。
9、筒体加热全部采用铸铝加热器，筒体冷却采用软水循环冷却，循环冷却控制电磁阀采用德国产品。
（二）、单螺杆计量喂料机
1、驱动电机：1.5KW，采用交流电机
2、变频调速：英威腾变频器
3、减速箱速比：11
4、喂料螺杆：啮合螺杆
5、电机与喂料减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。
（四）、辅机切粒系统
1、热切模板一件，孔数90，孔径为7.0mm
2、热切刀杆刀架一套，刀为四把
3、风冷热切粒罩一件，材料为不锈钢，
5、热切粒车一台，电机功率为2.2KW，采用英威腾变频调速
6、与热切罩连接的文氏三通一件，直径为160mm
7、高压风机三台，功率为4KW
8、第一级输送不锈钢管道直径为130mm,管道长4米
9、第一级旋风分离器一件，材料为不锈钢，直径800mm
10、与一级旋风风离器连接的文氏三通一件，直径为130mm
11、第二级输送不锈钢管道直径为160mm,管道长4米
12、第二级旋风分离器一件，材料为不锈钢，直径800mm
13、与二级旋风风离器连接的文氏三通一件，直径为160mm
14、第三级输送不锈钢管道直径为130mm,管道长4米
15、第三级料仓一件，材料为不锈钢，直径1000mm
16、与二级旋风风离器连接的文氏三通一件，直径为130mm
17、300振动筛一台
18、自动搅拌电机一台套
（五）、电气自控系统
1、3×380V，交流50Hz。
2、主要电器控制元件为正泰产品。
3、采用德国维纳尔母线系统。
4、控制按钮为法国施耐德产品。
5、主电机为交流电机，90KW，主机调速装置为英威腾变频器调速。
6、喂料机调速装置为英威腾变频器。
7、欧姆龙智能型温控仪表。温控精度达到±2C°，它可以通过PID自整定系统跟踪物料体系达到最佳控制效率。
8、主断路器（空气开关）均采用正泰产品。
9、电磁阀采用德国电磁阀。
10、微型继电器采用日本OMRON产品。
11、加热由温控表通过固态继电器控制，采用耐高温导线，耐温可达800 C°。
12、热电偶采用补偿导线，以防传送途中信号损失。
13、联锁联控系统：
1）油润滑系统与主机联锁，即启动油泵后，才能启动主机。
2）喂料系统与主机联锁，即启动主机后，才能启动喂料机，喂料机出现故障，主机延时停机，主机因故停机，喂料机即停。
3）压力系统与主机联锁，即过压时，主机及喂料均停止工作。
4）电流与主机联锁，即过流时，主机及喂料均停止工作。
五、报 价：以上配置SHJ—75机组最优惠价格为人民币：叁拾万元整 [含税]
六、付款方式：总价30%作为定金，定金到帐合同生效，提货时付65%，其余5%尾款待设备安装调试完成后一次付清。
七、交货期：合同生效后40天内交货，供方负责代办运输，运费由需方承担。
八、安装调试：机组货到后，贵方按我方提供的技术文件使机组安装就位后，通知我方，我方即派调试人员到贵方现场指导设备安装及负责调试；
九、保质期：所供设备无偿保修一年（因贵方操作失误造成的设备损坏及易损件除外），保修期过后，长期提供成本价备品备件服务，终身提供技术咨询服务。
十、售后服务：
1、设备出现问题，接到贵方传真通知后，8小时提供解决问题方案，重大问题约定时 间内派出维修人员到贵方现场维修。
2、建立回访制度，定期主动联系贵方。
3、长期提供技术咨询服务。
十一、资 料：电气安装图纸各一套，双螺杆挤出机说明书，调速器说明书，螺杆组合图，产品合格证等。
