一． 简介
该光伏逆变控制一体化电源是针对家庭市场而专门开发的光伏用离网正弦波逆变器，对无市电地区的用户进行供应交流电。采用美国MICROCHIP公司专用芯片PIC18F4331控制，主电路采用英飞凌大功率IGBT模块组装，并采用电流控制型SPWM有源逆变技术，在LC谐振滤波基础上，利用优质高效变压器进行电压变换，正弦失真率低、变换效率高。该电源采用逐周期限流技术，可靠性高，保护功能全等特点。
二． 应用
该光伏逆变控制一体化电源主要应用于太阳能的离网发电。也可应用于风力发电机发电等场所。
三． 运行模式太阳能光伏发电时，采用“通”、“断”式开关控制方式；
逆变时采用SPWM方式。
四． 技术指标|
参数 型号 | 5000W | 8000W |
| 直流输入特性 | ||
| 额定电池电压 | 110V DC | |
| 电池低压回复 | 115V DC | |
| 电池低压保护 | 99V DC | |
| 电池高压回复 | 132V DC | |
| 电池高压保护 | 136V DC | |
| 逆变器输出特性 | ||
| 输出额定容量 | 5000W | 8000W |
| 输出电压 | 220V AC | |
| 输出功率因数 | 0.99 | |
| 输出波形 | 纯正弦波 | |
| 输出频率 | 50HZ | |
| THD | <3% | |
| 逆变效率 | >90% | |
| 过载能力 | 10KW(3S) | 16KW(3S) |
| 逆变输出短路保护 | 有 | |
| 光伏充电特性 | ||
| 光伏输入电压范围 | 200VDC Max | |
| 光伏输入路数 | 6路 | |
| 充电电流 | 100A（每路输入额定电压17A） | |
| 均充电电压 | 133V DC | |
| 浮充电电压 | 127V DC | |
| 过充保护电压 | 136V DC | |
| 恢复充电电压 | 121V DC | |
五．安装步骤及使用方法
1. 开箱时请检查箱体是否有损坏情况，若箱体有明显变形，请立即与供应商联
系。
2. 本电源没有防水处理，请安装在室内洁净的空间。可以采用底座固定方法或顶部固定方式来加强固定。

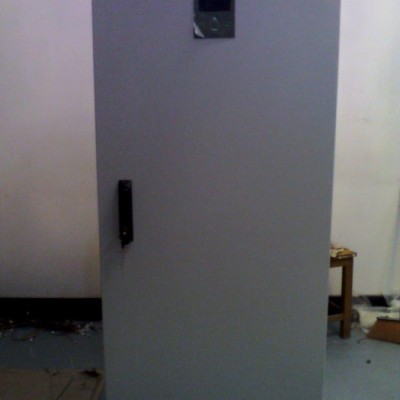

3．拆开包装后的机器如下图
4．逆变器柜用钥匙打开后，各标签对应的含义为：
|
BAT+：代表蓄电池接线的正极。
BAT-：代表蓄电池接线的负极。
GND： 代表保护接地线输入点。
PV1+-- PV6+ ：代表6组太阳能电池组的正极。
PV1- -- PV6- ：代表6组太阳能电池组的负极。
L：代表交流输出的火线。
N： 代表交流输出的零线。
G： 输出的保护接地线。
面板上的开关标示：
BS：蓄电池主开关，用来将蓄电池接入到逆变器中。
PS1-PS6：6路太阳能电池组开关，用来接入太阳能电池板对电池充电。
OS：逆变输出主开关，合上后，则逆变器对用电设备进行供电。
5、分别接入好各逆变器柜内的接线。用仪表测试一下各组输入线之间有无电压、有无短路现象。正常情况应无电压、无短路。
6、在蓄电池柜内将电缆线连接上，逆变器柜的蓄电池接线处测量直流电压，正常情况下应在110-120V之间。在电压正常后，先合上BS开关，然后再合上6组光伏电池板的开关PS1-PS6，最后再合上OS逆变输出开关。
7、将拆下的挡门再装回去，并关闭整个机器正门。
8、在逆变器的LCM液晶屏上进行后续操作。
六．LCM的指示方式和内容
项目操作说明
第一次上机启动显示如下界面（称为A界面），此时背光亮，A界面只在上电启动时才显示。
A界面
两秒后进入如下界面（称为D界面），此时逆变器是处于关闭状态，非工作状态，“INVERTER ON？”处于反白状态。如果不准备开启逆变器工作的话，液晶显示将一直处于此界面。在此界面如果5秒内没有任何按键操作，背光灯将自动关闭，
D界面
在上述界面状态下，先按一次“ENTER ”，放开，再长按“ENTER ”两秒以上，然后释放 ，将进入如下正常工作界面----B界面 ：
B界面
时间xxxxxx
电池电压：xxxV/ 太阳能充电电流：xxA
交流输出电压：xxxV
累计发电量：XXXXX度
在B界面时如果按▼（down_key）,将进入如下界面（称为BW）界面：
BW界面
交流负载电流：xxA
逆变器内部温度：xx 度
太阳充电状态：充电（charge代表正在充电、charge ok代表充电完成）
BW界面只显示些信息，在BW界面时如果按▲（up_key）或者Esc键将返回B界面，如无任何操作，5秒后亦自动切换到B界面；如果按Enter键将会进入BS界面。
在B界面时按Enter键同样进入BS界面，界面如下：
BS界面
进入此界面时“Time Adjust”处于反白状态，亦即选中状态，按下▼（down_key），反白下移，“INVERTER OFF？”处于反白状态亦即选中状态，如再按下▲（up_key），反白将上移，又回到“Time Adjust”处于反白状态。即通过▼（down_key），▲（up_key）来移动反白进行选择。
当“Time Adjust”处于反白状态时，按一下Enter键进入系统时间调整调整界面如下：
在此界面“2011”底下有光标闪动，即年份调整处于选中状态，按？(down_key)光标右移，按？(left_key)光标左移，光标所处处为选中，亦即可以调整的数据。
如，光标在“2011”下时：按▲（up_key）数据加1，为“2012”，直接按▼（down_key）则数据减1，变为“2010”。其他调整类同。当所有数据调整后必须按一下Enter键确认调整，否则时间将不被调整。然后按Esc键退出，回到BS界面。
年份范围：2000-2099；
月份范围：1-12
日 ：1---31；
时 ：0---23；
分 ：0—59；
在BS界面，“INVERTER OFF？”处于反白状态亦即选中状态时，先按一下“Enter”键，松开，然后再长按Enter键2秒以上，逆变将关闭，系统界面将切到如下界面（D界面）：
D界面
D界面将一直保持，直到再次按一下“Enter”键，释放后，再长按Enter键2秒以上，然后逆变将会开启，界面自动切到系统正常工作时的B界面。
在正常工作时，如果出现告警，将切到如下界面（C界面），如下：
C界面
第三行，显示告警信息：,” HIGHT BAT VOLAGE”（电池电压超压告警）， ”LOW AC VOLAGE” （交流输出电压过低）， ”AC OVERLOAD” （过载告警）， ”LOW BAT VOLAGE” （电池电压欠压告警） ，”INVERTER FAULT” （逆变器故障）， ”OVER TEMP”（超温告警。
第四行：“ MANUAL RESET？“
在此画面，第四行整行直接反白，客户如果连续2S按住“Enter”键，则系统直接进入B画面，工作状态。
如果是可自动恢复的告警信号，当告警信号消失后，则自动进入B画面。”LOW BAT VOLAGE” ，” HIGHT BAT VOLAGE” ，为可自动恢复的告警信号，除非特殊情况，否则绝不允许人工复位。
其余的都是不可自动恢复的告警，需再查明故障原因并解决后，再人工复位、重新启动机器。
*LCD背光：在有操作时背光亮，操作结束5秒后将
七．注意事项
1．逆变电源“接地”端必须良好接入大地，接地电阻应≤10Ω。
2．请勿将直流输入和交流输出接倒。
3．故障时请按故障指示，认真查找原因排除故障后方可运行，必要时请重新上电启动。
4．用电负载持续功率应在额定负载以内，启动瞬时功率不因应超过规定值。
