东莞市樟木头恒泰塑胶原料经营部

雾面剂 鞋材增韧剂 TPE日本JSR RB830鞋底除流水纹 抗撕裂弹性体透明颗粒 进口货源聚丁二烯TPE 产品说明：

 RB系列TPE的应用
一．RB应用于SBS的改性

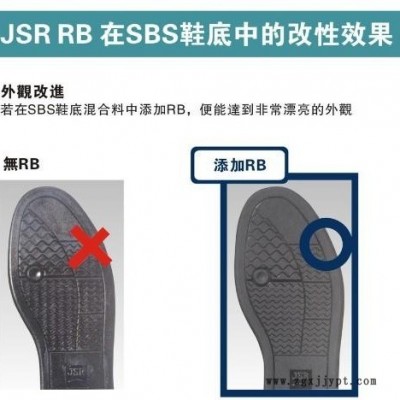

JSR RB作为SBS鞋底的改性材料来使用，无需喷涂工序（减少环境污染，降低生产成本），能很好的得到雾面以及亮面效果。并可进一步改善SBS鞋底物理机械和化学性能。

TPR/TPU中添加RB830的功效：1、涂除流水纹，可获得均匀的哑光表面和类似于橡胶鞋底的外观。2、获得雾面或亚光效果（由模具设计而定），其添加比例为1525之间，无需喷涂工艺，降低生产成本。3、提高抗湿滑性，耐曲绕性，抗撕裂强度，增加其弹性等。
二．RB应用于PVC的改性

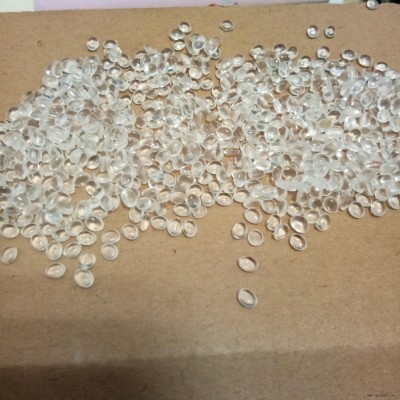

PVC改性剂－－RB系列（雾面亚光） 日本合成橡胶株式会社（JSR）的各种橡胶原料，其中的RB是由JSR 开发并 生产及销售1，2-聚丁二烯间规物聚合体，具有结晶性，故同时具有塑料和橡胶的特性。RB系列产品能与通用的聚乙烯树脂（PVC）和低成本增塑剂混合，制成有一定柔韧性并具有橡胶状的外观及手感的热塑性体，并可消除流水纹及有助于保留增塑剂。用于与PVC混合时，所需地添加比率较低，只需35即可。如除雾面效果外还要在手感等方面有所改进时，可取代一般的雾面剂。RB820与PVC电线套管之参考配方 JSR RB是JSR公司利用自有技术开发出来的间规（Syndiotactic）1,2-聚丁二烯。这是一种新的热可塑聚合体，所含的1,2-单元超过90％，平均分子量则达100,000以上，结晶度在1529％间。 在此之前，市场上已有低分子量的液态1,2聚丁二烯供应，高分子量的则无，或是只能在专利资料中寻得。但专利资料中的高分子量1,2聚丁二烯，是属于无定形的聚合体，或结晶度50％以上的高结晶性聚合体。高结晶性1,2-聚丁二烯的熔融温度甚高，超过聚合体安定性的限制，因而无法用一般塑胶加工机械来加工。由JSR开发的RB则控制其结晶度在1529％间，使熔融温度降低而可用一般塑胶机器来加工了。在分子结构上，因JSR RB有一乙烯基团，且有一氢原子连结在第三级碳原子上，因此JSR RB是反应性相当高的。 换言之，JSR RB可被视为一功能性聚合体，一种反应性热可塑性树脂，而不仅是一热可塑弹性体，因此其应用范围非常广泛。

 三．RB应用于橡胶的改性
对各种橡胶而言，RB均是一良好的改质剂，可使流动性与化学抵抗性提供，押出性、耐候性也获得改善。常采用RB于高硬度制品上，制造shore A90以上的高硬度制品已不再是问题，因为填充剂的用量已大幅减少，制品重量也可减轻，此外RB配方的流动性与架桥速率均优于传统橡胶配方。
四．RB应用于胶管
由于有良好食品卫生安全性、透明性、柔软性，因此由RB制成的塑料管被广泛用于液态食品，如果汁、牛奶，甚至醇类液体的输送。此外RB在医疗方面用途也逐渐增加，例如用完即丢的血袋等。耐候性不佳是RB的一大缺憾，这使得RB制成的胶管只能在室内使用，而不宜在室外长期使用。
五．RB应用于热接着剂（处理剂）
RB系列产品熔点只有约90左右，熔融粘度也低，因此RB在相对低温即有溶融流动性，当溶融RB在多孔材质间按压，即很容易流入微孔中，形成强固结合；在与各种不同织物的接着时，其剥离强度都较高。

日本JSR RB系列雾面剂 特性参数对比图：

东莞市胜浩塑胶原料有限公司

东莞市樟木头恒泰塑胶原料经营部

温馨提示: 因塑胶行情每天都会有变更，页面上有些报价可能会与当天实际报价有所差异，仅供参考！未能及时更新，还请谅解！如需了解 新价格行情，请联系在线旺旺或者电话直接询价，谢谢！

请

移动

叶先生：

罗 ：
