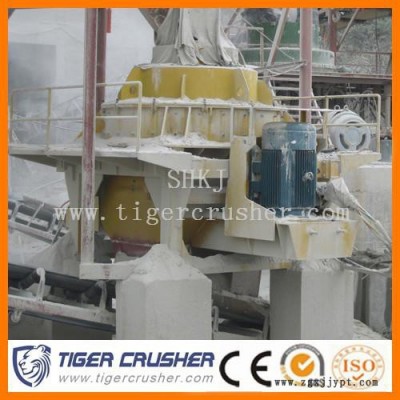

石虎PCL冲击式破碎机（制砂机）

PCL立轴冲击式破碎机（制砂机）是我公司在多年研制矿山机械设备的基础上，引进并结合德国同类产品的先进技术，研发出的具有国际先进水平的高能低耗设备,，该设备出料粒度细小而均匀（3mm-8mm）,且零部件耐用性强,易损件少,其维护保养方便.与较传统破碎机相比能耗低,生产能力大，每小时产量能在30-130吨之间,其性能在各种矿石细破设备中起着不可替代的作用，是目前**行之有效、实用可靠的碎石设备。该设备广泛用于金属和非金属矿石、水泥、耐火材料、铝矾土、金刚砂、建筑材料、人工造砂的细碎，特别对中硬、特硬物料比其他类型的破碎机更具有优越性。

1、深腔型转子经过优化设计后，使物料通过量提高约30%。

2、成砂率高、产品粒型好。

3、具有细碎、粗磨功能。

4、周护板局部磨损后可上下调头使用，提高材料利用率，可提高使用寿命48%以上。

5、受物料水分含量影响小、含水份可达8%左右。

6、石打石、石打铁高效节能、破碎效率高。

7、产品成立方体,堆积密度大,铁污染极小。

8、叶轮自衬磨损小、维修方便。

9、易损件消耗低—**佳的破碎腔物料撞击角度设计，与耐磨件的摩擦少，比传统设备运行费用低30%，直接降低了设备的使用成本。

1、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩、花岗岩、页岩等)、矿石尾矿、石屑的人工制砂机。

2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。

4、矿业领域的磨矿前段细碎工艺，建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

5、高磨蚀性和二次解体破碎，火电、冶金行业的除硫，钢渣、建筑垃圾破碎等环保项目。

6、玻璃、石英砂和其他高纯度材料的生产。

物料由进料斗进入机体，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮腔内，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后 以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，另一部分由分料器四周落下，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次 以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整个破碎过程中，物料相互自行冲击碎，不与金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，这**减少了铁污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
