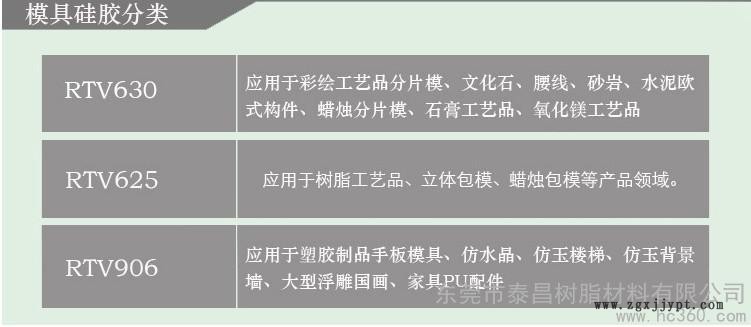

| 品牌 | 模具硅胶 |
|---|---|
| 型号 | RTV630 |
模具硅胶应用中遇到的常见问题：
1、模具硅胶为什么会出现翻模次数少？
在制作模具过程中添加了太多的硅油，硅油破坏了硅胶的分子量，所以模具会出现翻模次数少不耐用等现象。如果说做小件产品花纹比较复杂的产品，用硬度大的硅胶来开模**会出现翻模次数少的现象，因为硅胶过硬的时间会很脆，容易折断。相反，如果做搭建产品而用硬度小的硅胶来做模具，那结果同样会是不如人意的。因为硅胶太软，它的拉力和撕裂强度会降低，做出来的模具会变形，所以翻模次数**会降低。模具胶本身质量都很好，硅胶没有好坏之分，只有适合与不适合。我们要采用适合产品硬度大小的硅胶来制作模具**不会出现这种状况了。
2、为什么模具硅胶会出现烧模的现象？
因为不饱和树脂和树脂产品加了过氧化物的固化剂以后，遇树脂反应会产生大量的热量，一般树脂固化时间为３分钟，所以３分钟后要尽快脱模，才能够防止硅胶模具不会产生烧模的现象。
3、模具硅胶的灌模和分片模的制作方法：
分片模具或片模操作方法：把抽过真空的硅胶以涂刷或灌注方法进行施工。假如你是做片模或分片模具有采用涂刷方式，涂刷前先把你要复制的产品或模型涂刷上一层脱模剂或隔离剂，然后把硅胶涂刷在产品上面（注：一定要涂刷均匀）等待30分钟后，将表面粘帖一层纱布或玻璃纤维布来增加强度，然后再涂上第二层硅胶，等硅胶干燥后，再做外模，外模可以使用石膏或树脂等材料。
灌模或灌注模的操作方法：灌模或灌注模，是用于比较光滑或简单的产品**是将你要复制的产品或模型，用胶板或玻璃板围起来，将抽过真空的硅胶直接倒入产品上面，待硅胶干燥成型后，取出产品，模具**成型了（注：灌注模一般采用硬度比较软的硅胶来做模，这样脱模比较容易，不会损坏硅胶模具里面的产品），以上是模具硅胶使用及操作的全部过程。
4、为什么模具硅胶会出现表干里不干的现象？
模具硅胶是属于缩合型硅胶，它是靠吸收空气中的水份而固化的，硅胶在制做的过程当中，把水份蒸干了，而没有调入适量的水份**会出现此现象。解决方案：这个现象不属于产品质量问题，而是因为没有控制水份，提升硅胶的储存期，保质期长久才会出现些现象，只要在使用硅胶的时候，适量添加0.05%水份，搅拌均匀**可以解决些状况了。
5、为什么模具硅胶会出现拉力差的现象？
因为客户在制作模具的过程中，为了减小硅胶的粘度，使硅胶容易操作而在硅胶中大量的添加了硅油，这样**会使硅胶变得很软，产生不耐拉，撕裂强度降低，拉力变差的现象，从而造成模具不耐用，使用寿命短，翻模次数少等现象。
6、为什么模具会出现冒油状况？
模具硅胶本身是不会冒油的，出现冒油**是因为在操作过程中添加了复合型硅油（硅油与白矿油的复配体），因为白矿油是石油化工产品，不是硅油。
7、为什么模具会产生不耐酸碱，不耐老化的现象？
在制作硅胶模具的过程中，我们建议客户**不加任何硅油，如果需要的话，硅油添加量**不要超过５％～１０％。因为硅油的添加量过多会破坏硅胶的分子量，所以做出来的模具会产生不耐酸碱，不耐老化的现象。
8、为什么模具硅胶做出来的模具会出现表面有痕迹，条纹，不光滑等现象？
出现这种现象是要复制的产品或模型没有进行打磨或抛光的缘故。因为实际上模型或产品本身是不够光滑或**，所以要复制的产品或模型如果没有经过打磨或抛光，再好的硅胶做的模具也会不美观、不够光滑。还有一种情况**是，在打脱模剂的时候，没有涂刷均匀也会造成模具不光滑。
