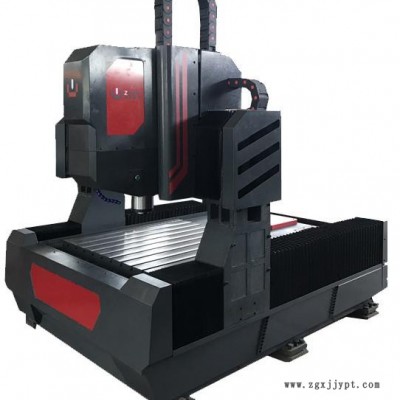

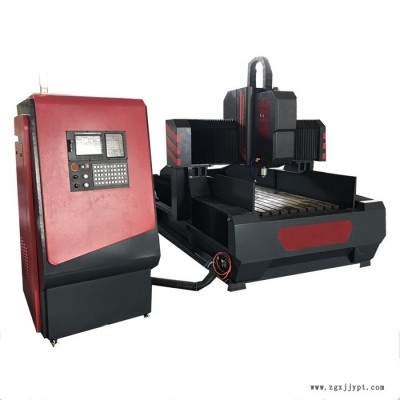

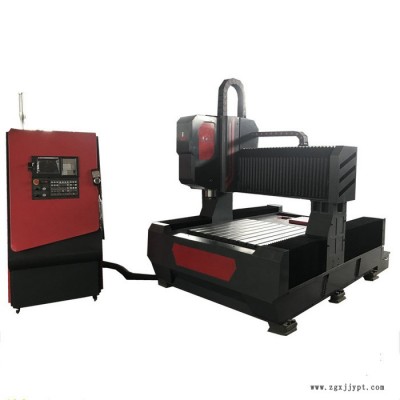

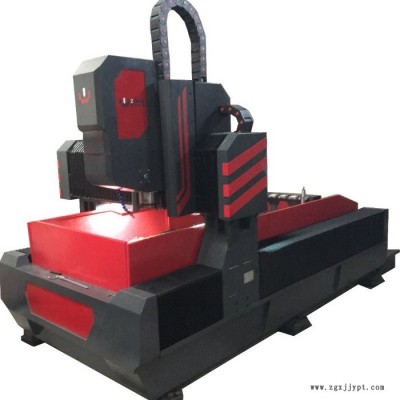

【索隆数控】1010龙门数控钻床 快速打孔 暴力U钻平面钻铣床
产品: 浏览次数:594【索隆数控】1010龙门数控钻床 快速打孔 暴力U钻平面钻铣床
品牌: 索隆
产品类型: 全新
控制形式: 数控
类型: 攻丝机,龙门钻床,深孔钻床,铣钻床,组合钻床
单价: 668.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-01 11:08

详细信息
产品类型 全新
控制形式 数控
类型 攻丝机,龙门钻床,深孔钻床,铣钻床,组合钻床
适用范围 通用型
外形尺寸 2500*2100*2200(mm)
主电机功率 5.5kw
主轴转速范围 30-3000rpm
是否库存
适用行业 平面钻
布局形式 卧式
作用对象材质 金属
钻孔直径范围 1-34mm
轴数量 三轴
主轴孔锥度 BT40
品牌 索隆
型号 ZORO1010

一、机床用途:

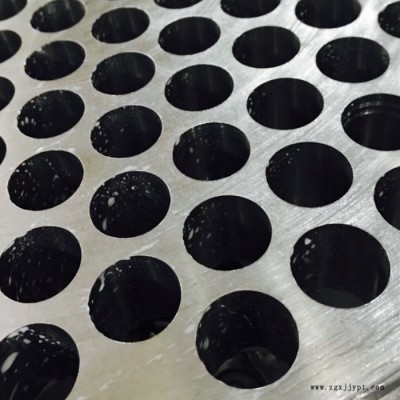

    索隆数控钻床具有广泛用途,可对零件进行钻孔、扩孔、铰孔、锪倒角和攻螺纹,轻等加工。 主要用于法兰矩形管/钢板/圆管的等材料加工。


  二、机床结构:

    1、机床主要由床身、工作台、龙门、动力头、数控系统、冷系统等部分组成。


   2、龙门数控钻床机床采用床身工作台固定,龙门移动的形式。


   3、床身、立柱,工作台,龙门为HT250铸造结构件,支架为矩形管焊 接件,加工前经高温退火,半精加工后二次退火去除应力,然后再精加工,可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽,台面数控精磨而成,保证工作台面精度。


   4、龙门数控钻床共有3个数控轴,床身上装有重型直线导轨,龙门可沿导轨作纵向运动(x轴),龙门横梁上也装有直线导轨,溜板可沿导轨作横向运动(y轴),溜板上装有滑块,动力头上装有导轨,动力头可在溜板上作垂直方向运动(z轴),x、Y、z轴都采用数控伺服电机加滚珠丝杠传动。


   5、动力头主轴采用主轴,主轴电机驱动,可根据需要无级调速。主轴可通过BT30夹头装夹钻头或铣刀,精度更高,实现高速切削。


   6、机床采用水冷,配备冷液供给、回收、循环系统,配备自动油路润滑系统,保证直线导轨与滚珠丝杠的平稳长久工作。


   7、控制采用凯恩帝数控系统,电驱采用高精度伺服电机驱动,配备RS232接口和彩色显示屏,中文操作界面,可现场/外部USB输入工件,操作简便,配备全数字高速手轮,使您的操作更方便快捷。


三。技术参数:


型           号

ZORO-1000*1000

可加工工件尺寸

长×宽(mm)

1000×1000

加工工件厚度(mm)

220

垂直滑枕式钻削动力头

数量(个)

1

主轴锥孔

BT40

钻孔直径(mm)

Φ1-Φ36

攻丝直径(mm)

M3-M16

主轴转速(r/min)

30~3000

伺服主轴电机功率(kw)

5.5

主轴下端面到工作台距离(mm)(mm)

200-600mm

动力头横向移动(X轴)

行程(mm)

1600

X轴移动速度(m/min)

0~9

X轴伺服电机功率(kw)

2.4*1

动梁纵向移动(Y轴)

行程(mm)

2000

Y轴移动速度(m/min)

0~9

Y轴伺服电机功率(kw)

2.4*1

垂直滑枕进给运动(Z轴)

行程(mm)

370

Z轴移动速度(m/min)

0~5

Z轴伺服电机功率(kw)

2.4*1抱闸

机床外形尺寸

长×宽×高(mm)

        2560*2350*2200

三轴定位精度

X/Y/Z

±0.05/300mm

三轴重复定位精度

X/Y/Z

±0.025/300mm

毛重(t)

(约)4.5
