常州万汇新材料科技有限公司

厂家(产地)	英国威格斯
材质	PEEK
产地	英国进口
产品认证	ROHS
厂家	英国威格斯
类型	标准料
每件重量	25kg
牌号	450g
厂商	英国
用途级别	电子电器部件,医用级
品牌	万汇
加工级别	注塑级,挤出级,包覆
特性级别	增强级,高强度,高刚性










规格Model	典型特性High Performance	主要用途Application		耐热	导电	耐磨	润滑	颜色
聚醚醚酮PEEK  类型：半结晶（约35%）特性：强度高，呈刚性，具有良好的抗应力开裂性 （除丙酮以外），热稳定性高，耐化学试剂性好，与PEI相容性好 鉴别：材料不透明，不易点燃，燃烧时有苯酚气味，产生的烟雾少
100	良好韧性和弹性、成型性好		螺丝、密封件、解压罐	★★★		▲▲▲	◆	□◇
230	GF30%强化、机械性能和耐热性好、承压高		油田连接器、壳体	★★★★		▲▲▲	◆	□■
245LR	GF30%+PTFE15%复合		轴承、滚珠、阀座	★★★★		▲▲▲	◆◆	□
330	CF30%改性		轴承保持架、纺机配件	★★★★	●●●	▲▲▲▲	◆◆	■
400	石墨填充、改善自润滑性		滚珠、滑块	★★★★	●●	▲▲▲▲	◆◆◆◆	■



























产品参数

性能项目		试验条件[状态]	测试方法	测试数据	数据单位
物理性能	密度		ISO 1183	1.40	g/cm3
	收缩率	横向流量：170℃,3.00mm	ISO 1183	0.50	%
		流量：170℃,3.00mm	ISO 1183	0.10	%
	吸水率	23 ℃，24hr,3.20mm	ISO 62	0.040	%
		平衡，23℃，3.20mm，50%RH	ISO 62	0.30	%
机械性能	拉伸模量	23℃	ISO 527-2	25000	MPa
	拉伸应力	断裂，23℃	ISO 527-2	260	MPa
		断裂，125℃	ISO 527-2	160	MPa
		断裂，175℃	ISO 527-2	85.0	MPa
		断裂，275℃	ISO 527-2	50.0	MPa
	拉伸应变	断裂，23℃	ISO 527-2	1.7	%
	弯曲模量	23℃	ISO 178	23000	MPa
	弯曲强度	275℃	ISO 178	60.0	MPa
		175℃	ISO 178	120	MPa
		125℃	ISO 178	250	MPa
		23℃	ISO 178	380	MPa
	压缩应力	23℃	ISO 604	300	MPa
		120℃	ISO 604	200	MPa
		200℃	ISO 604	70.0
	简支梁缺口冲击强度	23℃	ISO 179/1eA	7.0	kJ/m2
	简支梁缺口冲击强度	23℃	ISO 179/1U	45	kJ/m2
	悬臂梁缺口冲击强度	23℃	ISO 180/A	9.5	kJ/m2
	无缺口伊佐德冲击强度	23℃	ISO 180	45	kJ/m2
	支撑硬度	支撑D，23℃	ISO 868	90
热性能	热变形温度	1.8MPa,未退火	ISO 75-2/A	336	℃
	玻璃转化温度		ISO 11357-2	143	℃
	熔融温度		ISO 11357-3	343	℃
	线性膨胀系数	流动：<143℃	ISO 11359-2	5.0E-6	cm/cm/℃
		流动：>143℃	ISO 11359-2	6.0E-6	cm/cm/℃
		横向：<143℃	ISO 11359-2	0.000040	cm/cm/℃
		横向：>143℃	ISO 11359-2	0.00010	cm/cm/℃
	比热	23℃	DSC	1800	J/kg/℃
	导热系数	23℃	Internal Method	0.95	W/m/K
	体积电阻率2	23℃	ASTM D4496	1.0E+5	ohm.cm
	UL阻燃等级	0.500mm	UL 94	V-0
	灼热丝易燃指数	2.00mm	IEC 60695-2-12	960	℃
	毒性	CO Content	NES 713	0.0500
		CO2Content	NES 713	0.120
		Total Gases	NES 713	0.170
	RTI Str		UL 746	240	℃
	RTI Imp		UL 746	200	℃
	熔体粘度	400℃	ISO 11443	675	Pa.s

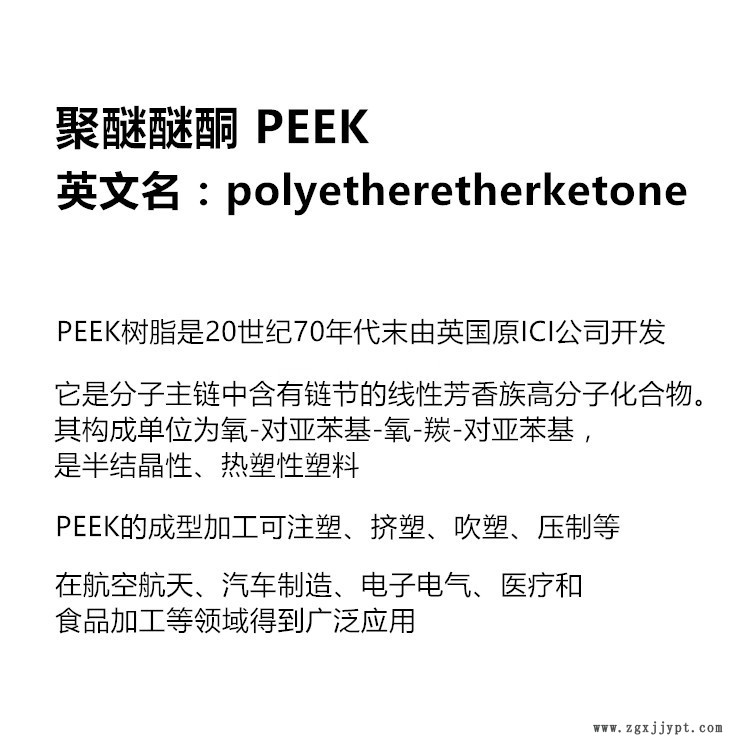

聚醚醚酮，英文名称polyetheretherketone(简称PEEK)，它是分子主链中含有链节的线性芳香族高分子化合物。其构成单位为氧-对亚苯基-氧-羰-对亚苯基，是半结晶性、热塑性塑料。

产品名称:聚醚醚酮(PEEK)树脂是一种性能优异的特种工程塑料，与其他特种工程塑料相比具有

更多显著优势，耐正高温260度、机械性能优异、自润滑性好、耐化学品腐蚀、阻燃、耐剥离性、耐磨

不耐强硝酸、浓硫酸、抗辐射、超强的机械性能可用于高端的机械和航空等科技



产品特性

耐辐照性、绝缘性稳定、耐水解，抗压，耐腐蚀，其符合材料制作成的机械零件具有自润滑效果。

.耐温、热稳定性佳、超高耐热(较PPS优良)、HDT在315摄氏度以上，UL连续使用温度为250摄氏度。

1:机械特性PEEK是韧性和刚性兼备并取得平衡的塑料。特别是它对交变应力的优良耐疲劳是所有塑料中最出众的，可与合金材料媲美。

2:自润滑性PEEK在所有塑料中具有出众的滑动特性，适合于严格要求低摩擦系数和耐摩耗用途使用。特别是碳纤、石墨各占一定比例混合改性的PEEK自润滑性能更佳。

3:耐化学药品性(耐腐蚀性)PEEK具有优异的耐化学药品性.在通常的化学药品中，能溶解或者破坏它的只有浓硫酸，它的耐腐蚀性与镍钢相近。

4:阻燃性PEEK是非常稳定的聚合物，1.45mm厚的样品，不加任何阻燃剂就可达到最高阻燃标准。

5:耐剥离性PEEK的耐剥离性很好，因此可制成包覆很薄的 或电磁线，并可在苛刻条件下使用。

6:耐疲劳性PEEK在所有树脂中具有最好的耐疲劳性。

7:耐辐照性耐高辐照的能力很强，超过了通用树脂中耐辐照性最好的聚苯乙烯。可以作成γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力的高性能 。

8:耐水解性PEEK及其复合材料不受水和高压水蒸气的化学影响，用这种材料作成的制品在高温高压水中连续使用仍可保持优异特性。

PEEK产品特性

PEEK(聚醚醚酮)塑胶原料是芳香族结晶型热塑性高分子材料,其熔点为334℃,具有机械强度高、耐高温、耐冲击、阻燃、耐酸碱、耐水解、耐磨、耐疲劳、耐辐照及良好的电性能。

耐高温

PEEK树脂具有较高的熔点(343℃)和玻璃化转变温度(1 43℃)，连续使用温度为260℃，其30%GF或CF增强牌号的负载热变型温度高达316℃。

机械特性

PEEK(聚醚醚酮)塑胶原料树脂具有良好的韧性和刚性，它具备与合金材料媲美的对交变应力的优良耐疲劳性。

发烟性

测量由塑料燃烧所产生烟尘的标准为ASTM E662，此标准是采用美国国家标准局(NBS)的烟尘实验室，以比光学密度为单位，测量由标准形状样品燃烧生产的烟尘的可见光暗淡程度，该测试可以在持续燃烧(有火焰)或燃烧中断(无火焰)的情况下进行，在塑料中PEEK具有最低发烟性。

毒气逸散性

PEEK与很多有机材料相同，在高温分解时，PEEK主要产生二氧化碳和一氧化碳，使用英国航行器测试标准BSS 7239可以检测到极低浓度的毒气逸散，这种检测过程需要在1立方米的空间内完全燃烧100克样品，然后分析其中所产生的毒气，毒性指数定义为在正常情况下产生的毒气浓度综合与30分钟可以使人致命的剂量之比，PEEK450G的指数为0.22，且没有检测到酸性气体。

稳定性

PEEK塑胶原料具有优越的尺寸稳定特性，这对某些应用来说有的很重要。温度、湿度等环境条件的变化对PEEK零件的尺寸影响不大，可以满足对尺寸精度要求比较高工况下的使用要求。

1.PEEK塑胶原料注塑成型收缩率小，这对控制PEEK注塑零件的尺寸公差范围非常有好处，使PEEK零件的尺寸精度比通用塑料高很多;

2. 热膨胀系数小，随着温度的变化(可由环境温度的变化或运转过程中摩擦生热引起)，PEEK零件的尺寸变化很小;

3.PEEK耐热水解特性突出，在高温高湿环境下吸水性很低，不会出现类似尼龙等通用塑料因吸水而使尺寸发生明显变化的情况;

绝缘稳定性

PEEK(聚醚醚酮)塑胶原料树脂具有良好的电绝缘性能，并保持到很高的温度范围。其介电损耗在高频情况下也很小

耐辐照性和耐剥离性

PEEK(聚醚醚酮)塑胶原料树脂有良好的耐辐照性和耐剥离性,因此可 以用来制成特殊用途的电磁线.

现在在消毒柜和无线验证系统上，有时会采用peek，相当不锈钢的功效



性能

PEEK树脂是理想的电绝缘体，在高温、高压和高湿度等恶劣的工作条件下，仍能保持良好的电绝缘性能，因此电子信息领域逐渐成为PEEK树脂第二大应用领域。可用于制造输送超纯水的管道、阀门和泵。

PEEK树脂还可在134℃下经受多达3000次的循环高压灭菌，这一特性使其可用于生产灭菌要求高、需反复使用的手术和牙科设备。PEEK不仅具有质量轻、无毒、耐腐蚀等优点，还是目前与人体骨骼最接近的材料，可与肌体有机结合，所以用PEEK树脂代替金属制造人体骨骼是其在医疗领域的又一重要应用。国内PEEK材料生产发展很迅速。

PEEK树脂是20世纪70年代末由英国原ICI公司开发的，自问世以来，一直被作为一种重要的战略性国防军工材料，许多国家均限制出口。

聚醚醚酮(PEEK)作为一种新型的半晶态芳香族塑性工程塑料，具有极其出色的物理、力学性能，在许多特殊领域可以替代金属、陶瓷等传统材料，在减轻质量，提高性能方面贡献突出，成为当今最热门的高性能工程塑料之一。PEEK耐高温热性能十分突出，可在250℃下长期使用，瞬间使用温度可达315℃;其刚性大，尺寸稳定性，线胀系数较小，接近于金属铝材料;PEEK化学稳定性好，对酸、碱及几乎所有的有机溶剂都有很强的抗腐蚀能力，同时具有阻燃、抗辐射等性能;PEEK耐滑动磨损和微动磨损耗的性能优异，尤其是能在250℃下保持高耐磨性和低摩擦因数;此外，PEEK易于挤出和注射击成型。凭借些优异的综合性能，PEEK在航空航天、机械、石油、化工、核电、轨道交通等领域有广泛的应用即使在200度蒸气中，其拉抻强度、质量及外观也不发生显著变化，可长期使用。在很高的交变应力的作用下具有很好的抗疲劳性，并且有长期的耐负荷性，耐磨性好。有极好的阻燃性，有自熄性，在树脂中不含有阻燃剂，分子中也不含卤素，所以燃烧时不会污秽环境，氧指数达24-35，阻燃等级为UL94V—0。PEEK除可溶于浓硫酸和浓硝酸中变黄外，对其他溶剂均稳定，但若结晶不充分，会在丙铜类溶剂中产生裂纹。

PEEK的成型加工可注塑、挤塑、吹塑、压制等。

用途:它是一种综合性能优良的工程塑料，薄膜可流延或定向，用作电线被覆线、原子能工程部件、H级或C级电绝缘材料、柔性印刷电路板、热泵机壳或机架、油井联接器、阀门、金属耐热或防腐涂料，单丝，包扎带，筛子、地铁、矿山、油田、电器工业、原子能工程、化工设备等方面。
