苏州金韦尔机械有限公司

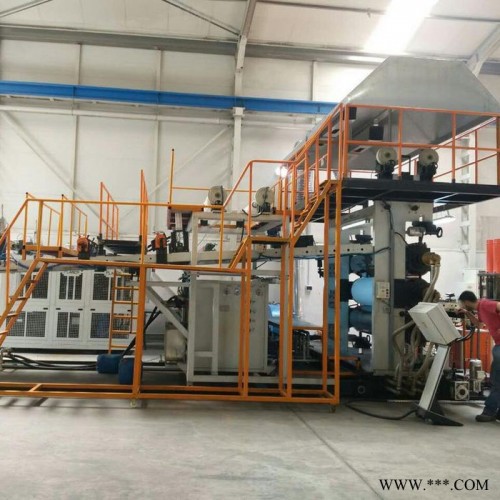

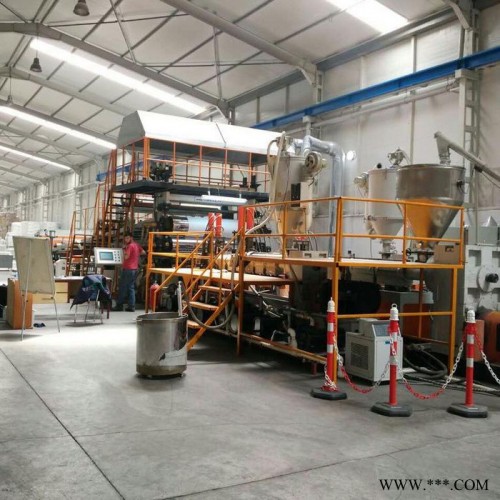

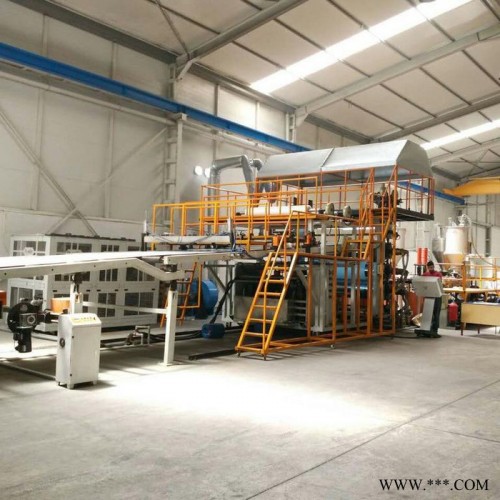

ABS塑料板材机器产品介绍

ABS厚板材： ABS板材是板材行业新兴的一种材料。是目前产量大，应用广泛的聚合物。它将PS、SAN 、BS 的各种性能有机地统一起来，兼具韧、硬、刚相均衡的优良力学性能。ABS板材具有极好的冲击强度、尺寸稳定性好、染色性、成型加工和机械加工好、高机械强度、高刚度、低吸水性、耐腐蚀性好、连接简单、无毒无味、具有优良的化学性能和电气绝缘性能。能耐热不变形,在低温条件下也具有高抗冲击韧性。还是一种坚硬，不易划伤，不易形变的材料。低吸水性；高尺寸稳定性。常规ABS板不是很白，但韧性非常好，可以用剪板机裁剪，也可开模具冲。产品用途：食品工业件、建筑模型、手板制作、成相电子工业部件、冰箱制冷工业、电子电器领域、制药工业等。

(1)加工温度尤其是料筒区和模头区温度应设定合理；进料温度不宜太高，以防粒料熔化太早，影响送料‘排气段温度宜高一些，有利于排气；而第二计量段温度不宜过高，以减少熔体压力波动；另外由于板材型号不同，封模宽度不一样，应注意调节模头两边温度，模唇温度不宜太高，以防变色；三辊温度应合理设定。?

（2）控制真空度为规定值，使真空口不堵塞，以保证排气效果。?

（3）开机前要预热，待温度达到设定值并恒温0.5h后方可开机。开机时根据负载及熔体压力状况，慢慢提高螺杆转速，切忌一步到位；若螺杆已排空，开始时必须控制螺杆转速在10r/min以下，待熔体压力迅速升高时方可继续加速，以保护设备。关机前，要采用保温模式，使料筒温度降到保温温度后方可关机，这样可减少机内物料的碳化分解温度。?

（4）模口开度要适宜，一般为板厚的115%~130%，尤其是挤出薄板时，若开度太大，会使板厚度横向分布不均。?

（5）滤网一般采用3~5层（1层为180μm铜网，其余为125μm钢网），要求每12h换一次，若挤出稳定，无杂质，也可适当延长时间；当出现杂质较多或网前熔体压力超过规定值时要随时换网。?

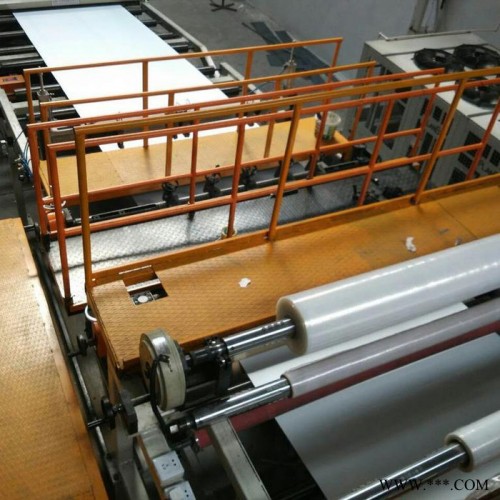

（6）板材牵引松紧的控制，原则上应调整三辊线速与牵引速之间的差值为0.01~0.06m/min，要求以板材越过上辊之后稍有下垂为宜。?

（7）冷却小辊要求清洁，转动灵活；剪板机要求平台光滑、刀口平整无生锈，以防板底划花。?

（8）每隔2h应检查一次工艺参数，发现异常及时调整。
