苏州金韦尔机械有限公司

1、生产工艺质量控制

在原材料质量保证的前提理，生产工艺是控制产品质量的关键，主要包括温度、生产线速度、厚度控制、分层分流控制、表面处理等。

(1)温度控制。熔融挤出一定要选择适合的温度，使挤出时粒料完全塑化，否则膜上会出现晶点条纹等缺陷，由于各种材料的塑化温度不同，所以对各种材料应选择不同的挤出温度。但要注意的是，加工温度过高时PA、EVOH或PVDC会发生降解，使产品变黄。

因为熔体温度与熔体的粘度有着密切的关系，在多层共挤时，可适当调节熔体的温度，使各种材料的黏度相接近，易于分层，使各层分层更均匀。

流延铸片的温度对膜的物理机械性能、光学性能、热封性能都有影响。温度越高，物理机械性能越好，光学性能和热封性能越差；温度越低，物理机械性能越差，光学性能和热封性能越好。这些都应该引起注意。

(2)分层分流控制。多层共挤的分层由分流器实现，各种熔体通过分流器后将排列成所需的结构，使之均衡流出，通过调节分流器中各层流道的开和度可使各层流速基本一致，确保所生产的共挤膜分层性良好，若调节不适当，各层流速相当较大时，可能产生涡流，严重影响分层性。

(3)生产线速度、厚度控制。按称量计算各层挤出速度和生产速度，通过控制挤出速度和生产速度以达到各层的厚度；横向截面厚度的控制由线上厚度监控系统直接反馈到模头，调节模唇开合度，使薄膜厚度平整。

（4）表面处理。根据使用需要，多层共挤流延膜还要与纯铝、聚酯膜复合，要求表面层进行电晕处理，使表面张力达到38nN/m以上，以保证复合产品的牢固度。

2.产品结构和分类

高阻隔多层共挤流延膜从结构上可分两大类，即对称结构A/B/C/B/A和非对称结构C/B/A。A为复合材料，B为黏结材料，C为高阻隔材料。例如常用的对称结构有PE/Tie/PA/Tie/PE，PP/Tie/PA/Tie/PP，PE/Tie/EVOH/Tie/PE,PE/Tie/PVDC/Tie/PE等；常用的非对称结构有PA/Tie/PE,PA/Tie/PP,PA/EVOH/Tie/PE等。

高阻隔性共挤流延薄膜是20世纪80年代末开发成功的塑料包装材料。近年来，随着多层共挤流延膜的问世，其阻隔性、保香性、防潮性、耐油性、可蒸煮性和热封性能进一步提高，可广泛应用于肉类冷冻制品、蒸煮肉类食品、方便食品、水产品、水果等的固体包装和乳制品、食用油、酒类、酱油类等液体包装，大大延长商品的货架寿命。但由于高阻隔性共挤流延薄膜目前尚无法回收利用，相对增加了生产成本，因此，加快科技创新，优化工艺流程，已成为其规模化生产应用的必然选择。

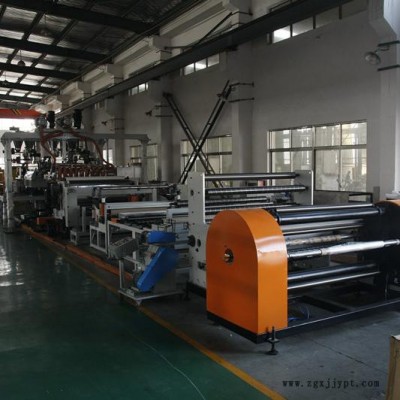

CPP流延机介绍

1、先进的整线结构，确保流延薄膜的高速稳定生产。

2、专业的螺杆设计，保证物料充分塑化押出稳定。

3、模头有限宽度可达5000，自动/手动调节模唇、多流道共挤复合流延，多层共挤复合分配器，适合多种成分材料的共挤复合押出。

4、精密合理流延辊的设计，保证**精密的辊面温度。

    我们可根据客户及物料的不同需求，提供多种的收卷模式。配置特殊的主机可适用于生产：PP/PE流延膜（CPP/CPE）、EVOH或PA等包装阻隔膜、卫生用品膜、压花及带有结构手感的薄膜、缠绕膜、粘结膜、保鲜膜。
