| 加工定制 : | 是 | 品牌 : | hualu/华陆 |
| 型号 : | HLLDG/Y-25 | 类型 : | 电磁流量计 |
| 测量范围 : | 0.06-100000 | 精度等级 : | 0.5% |
| 公称通径 : | 6-2000 | 适用介质 : | 脱水剂 |
| 工作压力 : | 1.6MPa | 工作温度 : | -30-60°C |

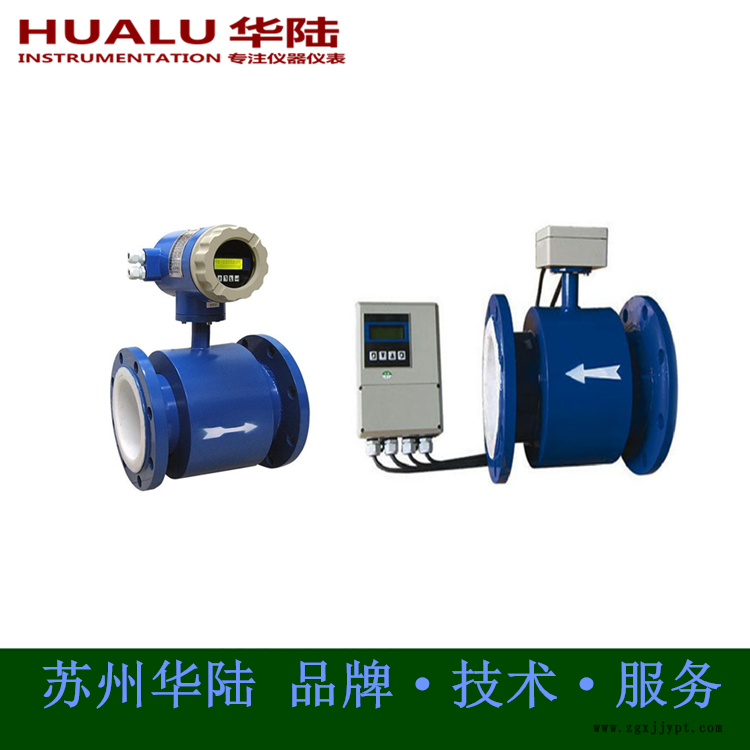

脱水剂 催化剂 防腐剂流量计
电磁流量计的工作原理是法拉第电磁感应定律，在污水流量计中，测量管内德导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场，当有污水流过时，则会产生感应电压，污水流量计管道内部的两个电极测量产生的感应电压，污水流量计测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
应用行业：
适用于测量封闭管道中导电液体和浆液的体积流量，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。
主要特点：
· 极强的抗腐蚀能力，几乎可测任何导电液体
· 测量不受流体密度、粘度、温度、压力和电导率变化的影响
· 抗干扰力强，几乎不受外界干扰
· 仪表内部无任何阻流部件，无压损，属于节能型仪表
· 直管段要求低，可在线标定
· 具有自检和自诊断功能，方便检修
· 在现场可根据用户实际需要在线修改量程
技术参数：
仪表型号 | HLLDG型（执行标准：JB/T9248-1999） |
精度等级 | 0.5级 |
介质电导率 | ＞5μs/cm |
可测低流速 | 0.1米/秒 |
可测高流速 | 15米/秒 |
量程比 | 1:20，可按客户要求订制 |
显示器 | 标配 |
信号输出 | 脉冲/4-20mA（负载电阻0-750Ω） |
供电电源 | 220VAC,允差15%或+24VDC，纹波≤5% |
通讯接口 | 可选RS485 |
通讯协议 | MODBUS、HART、Profibus等 |
测量管体（衬里）材质 | 氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料 |
测量元件（电极）材质 | 316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等 |
防爆等级 | Exd[ia]qIICT5 |
防护等级 | IP65，可选IP68 |
整机功耗 | ＜15W |
仪表通经 | DN10-DN2000 |
安装方式 | 法兰安装，可选法兰夹持、螺纹连接 |
公称压力 | 1.6MPa或订制 |
介质温度 | ＜180℃ |
环境温度 | -30℃-60℃ |
常用流速-流量对照表流速（m/s）； 流量（m3/h） 口径（mm）
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2. | 2.3 | 2.5 | 2.8 |
15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |
安装管道要求：
安装接线说明：

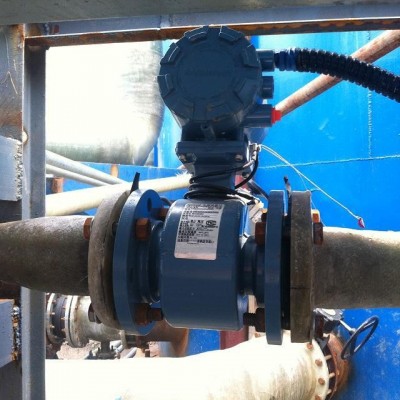

流量计1：
流量计2：
