| 操作时间25℃ (min) | 30-120min |
|---|---|
| 初步固化时间 (h) | 30-240min |
| 硬度（邵氏A） | 30 |
| 混合比例 | 1：1 |
| 抗拉伸强度(MPa ) | 7.0 |
| 抗撕裂强度 (kN/m) | 27±2 |
| 断裂伸长率(%) | 480 |
| 线收缩率(%) | 0.1 |
| 动力粘度 | 5500-6500 |
| 耐高温 | 220℃ |
| 包装 | 独立包装 |
| 保质期 | 12个月 |
| 材质 | 硅胶 |
| 产地 | 广东深圳 |
| 产品类别 | 水泥制品模具硅胶 |
| 工艺 | 塑胶成型 |
| 孔径 | 细孔硅胶 |
| 类型 | 高强力型 |
| 耐温 | 250℃ |
| 适用范围 | 电子 |
| 水份 | 0.001 |
| 外观 | 流动性 |
| 形状 | 液体 |
| 颜色 | 半透明,肤色 |
| 用途 | 水泥产品硅胶模具 |
| 分类 | 硅橡胶 |
| 品牌 | 红叶 |
| 加工定制 | 是 |
复合材料成型硅胶袋原材料 玻璃钢制品AB液体模具硅胶
产品简介：

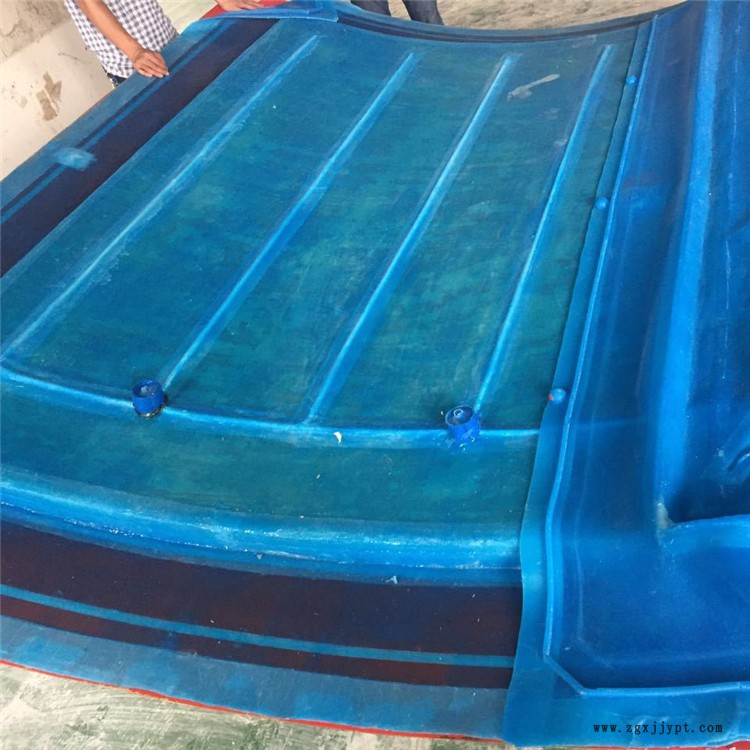

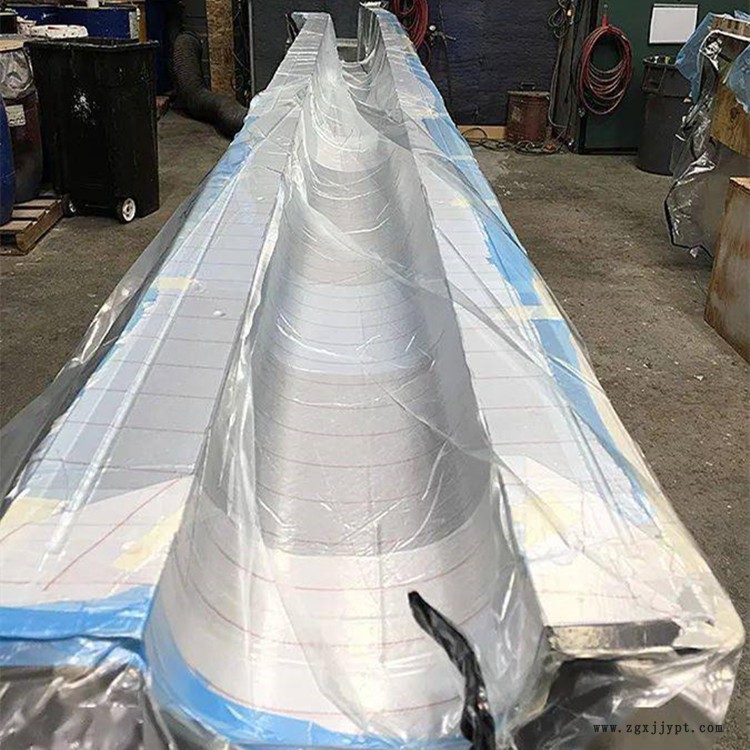

本产品适合制作新型复合材料、玻璃钢制品、风机叶片、航向标、汽车外壳、灯罩、高铁箱配件、航天器材等产品成型的硅胶袋，使大件产品可一次成型，并增加复合材料制品的纤维含量，减少制品空隙率，可迅速成产成型，大大提高生产效率，减少综合成本。
本产品属于高分子有机硅新型环保材料，生产时无污染，符合环保要求，消除传统材料生产时对人体的危害；使用时，将AB胶料按照重量1:1混合搅拌均匀，喷涂、手糊、涂刷等工艺成型硅胶袋，硫化速度较快，加大生产效率。成型之后的硅胶袋产品，抗撕裂性能突出，耐高温可达220℃，具备很好的柔韧性，产品不易变形，不易破损。
玻璃钢制品AB液体模具硅胶性能特点：
1、高强度，不易变形；
2、高抗撕裂强度，硅胶模具脱模时不会轻易破裂；
3、小于0.1%的缩水率，成型后产品不变形；
4、食品级材料，符合环保企业要求；
5、操作简单便捷，单人即可操作。
6、AB液体模具硅胶性能稳定，硅胶袋、硅胶模具产品使用寿命长。
高撕裂玻璃钢制品液体模具硅胶参数参考:
| 产品特性 | 单位 | 数值 | 产品特性 | 单位 | 数值 |
| 颜色 | / | 半透明 | 外观 | / | 流动性液体 |
| 重量混合比 | / | 1:1/10:1 | 硬度 | 邵氏A | 40±2 |
| 耐水性 | d | ≥3 | 耐湿 | ℃ | 90-110 |
| 耐油性 | d | ≥3 | 缩水率 | % | ≤0.1% |
| 耐湿热性 | h | ≥120 | 密度 | g/cm3 | 1.2×1014 |
| 混合粘度 | cps | ＜10000 | 拉伸强度 | MPa | 7.5 |
| 撕裂强度 | kN/m | 24±2 | 耐高温 | ℃ | 220 |
| 常规操作时间 | Min | 20-30 | 初步硫化时间 | h | 2-4 |
| 以上参数为常规产品参考值，可视产品特性及操作工艺进行调整 | |||||
| 以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
| |||||
真空袋硅胶材料操作流程及注意事项：

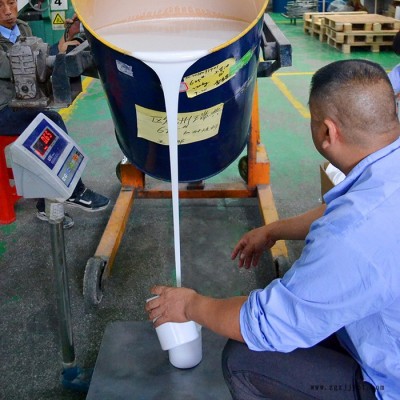

1、计算好用量（硅胶材料密度为1.08）将AB胶料按照重量比1:1取量，混合搅拌均匀，搅拌时间为90-120秒，搅拌越均匀，材料反应越充分；
2、将搅拌均匀后的真空袋硅胶放入真空箱做脱泡处理，脱泡时间可控制3-5分钟；如是喷涂操作，可直接操作使用，等待首层材料表干时，可喷涂二层材料，一次类推，达到理想厚度；
3、将脱泡后的产品进行涂刷或者灌注操作；
4、等待产品硫化即可，脱模时间建议8小时，产品可放置24小时后投入使用。
复合材料成型硅胶袋原材料 玻璃钢制品AB液体模具硅胶
