| 厂家(产地) | 深圳 |
|---|---|
| 分类 | 硅胶 |
| 原产地 | 深圳 |
| 产商 | 红叶硅胶 |
| 抗撕裂强度 (kN/m ) | 26±2 |
| 抗拉伸强度( Mpa ) | 4.5 |
| 伸长延展率(%) | 520 |
| 操作时间( mins ) | 15-40min |
| 固化时间( hours ) | 2-4h |
| 线收缩率(%) | 0.3% |
| 保质期 | 12（个月） |
| 材质 | 硅胶 |
| 产地 | 深圳 |
| 产品等级 | A级 |
| 产品认证 | CCC |
| 厂家 | 红叶硅胶 |
| 类别 | 缩合型硅胶 |
| 类型 | 模具硅胶 |
| 外观 | 流动性 |
| 形状 | 液体 |
| 颜色 | 白色/半透明 |
| 用途 | 石膏线硅胶模具 翻模 复模 |
| 执行标准 | SGS |
| 有效物质≥ | 100（％） |
| 品牌 | 红叶硅胶 |
| 型号 | HY-628 |
| 加工定制 | 是 |
| 基料 | 液体硅胶 |
乳白色翻模硅胶 快速固化的刷膜硅胶

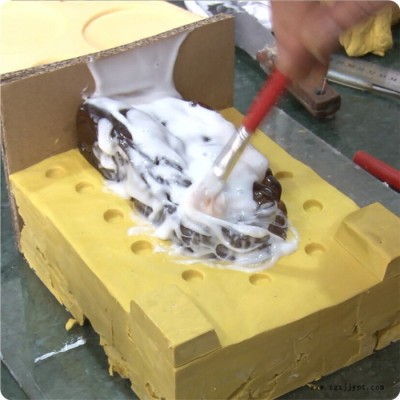

本产品为流动性液体状，分为硅胶与固化剂，使用时按照100:3比例混合搅拌，刷模于模种上，可实现快速固化，且不会出现胶料掉落情况；硫化速度较快，非常便于短时间内刷二层硅胶、三层硅胶，提高硅胶模具制作效率；硫化成型后的硅胶模具，抗撕裂性能高，脱模时不会因人为手力而撕裂，柔韧性好，是理想的刷模硅胶材料。
用途：主要用于玩具礼品行业，工艺礼品行业，家具装饰装潢行业，人物复制，建筑装饰装潢行业，树脂工艺品行业，不饱和树脂工艺品行业，蜡烛工艺、塑胶玩具行业，礼品文具行业，石膏工艺礼品行业，模具制造行业，波丽工业品，仿真动植物雕塑，佛雕工艺品等多种行业的产品复制及模具制作。
黏度适中，刷模好操作，如客户刷模有特殊需求，可提供试剂，试剂不会影响硅胶的质量，更方面刷模的操作
快速固化的刷膜硅胶参数性能：
| 型号 | 625# |
| 颜色 | 白色/半透明 |
| 粘度 (CS) | 23000±2000 |
| 比重( g/cm 3 ) | 1.08 |
| 硬度 (A°) | 25 |
| 抗拉伸强度(MPa ) | 4.2 |
| 抗撕裂强度 (kN/m) | 26±2 |
| 伸长率(%) | 510 |
| 线收缩率(%) | ≤0.3 |
| 固化剂添加比例(%) | 2.5—3% |
| 操作时间( mins ) | 20-40 |
| 固化时间( hours ) | 3-4 |
以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
技术指南：
灌注模的操作流程：
1、处理好模种；表面不光滑的产品可进行打磨抛光，均匀涂刷脱模剂（凡士林、洗洁精、香皂水等），以便成型后取模；
2、严格按照混合比例称重配比；
3、A/B混合充分搅拌均匀；搅拌越均匀，A/B胶料反应越充分，产品成型后质量越好；
4、抽真空排气泡处理；排泡时间不超过10分钟，正常时间为3到5分钟即可，以免硅胶提前交联，造成浪费；
5、将排泡处理过的硅胶，沿着模种的边缘部位缓慢倒入，以免迅速倒入产生气泡，且容易留出死角；
6、根据环境温度情况，等待硅胶固化，然后取出硅胶模具中的模种，硅胶模具既制作完成。
模具硅胶可以加温固化吗？
缩合型模具硅胶未固化成型前，加温温度不能超过55℃，超过这个上限会影响成型之后产品的质量。如果想提升硅胶固化的速度，可以调整固化剂添加比例，由常规的3%加至4%或者5%，不能超过5%，如需继续加快固化速度，可联系我司，调配加速的加固剂。
硅胶模具容易粘模？
1、在使用材料前需打一层脱模剂在硅胶模具表层，让其形成隔离层，有助于产品成型后脱模；常用的医用凡士林（普通药店有售）、洗洁精、香皂等；
2、产品造型比较复杂的产品，硅胶模具的建议选择分片模或者三片模等，方便产品脱模。
售后服务：
我司承若，如因硅胶质量问题，三个月内无条件退换货；可以免费提供教学视频，在使用硅胶过程中，如有任何技术问题，都可以与我们随时联系，免费提供技术支持，新产品的研发。
乳白色翻模硅胶 快速固化的刷膜硅胶
