| 厂家(产地) | 宁波韩华 |
|---|---|
| 牌号 | HG-700 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| 宁波韩华 HG-700 | PVC HG-700 | |
产品说明 | 聚氯乙烯（PVC） |
用途 | 管件，电线外皮，手袋 |
特性 | 稳定性，迁移性 |
形式 | 粒子 |
加工方法 | 注塑成型 |
部件标识代码 (ISO 11469) | >PVC< |
树脂ID (ISO 1043) | PVC HG-700 |
聚氯乙烯，英文简称PVC(Polyvinyl chloride)，是氯乙烯单体(vinyl chloride monomer, 简称VCM)在过氧化物、偶氮化合物等引发剂;或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂。
PVC为无定形结构的白色粉末，支化度较小，相对密度1.4左右，玻璃化温度77~90℃，170℃左右开始分解，对光和热的稳定性差，在100℃以上或经长时间阳光曝晒**会分解而产生**，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。
工业生产的PVC分子量一般在5万~11万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加;无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态;有较好的机械性能，抗张强度60MPa左右，冲击强度5~10kJ/m2;有优异的介电性能。

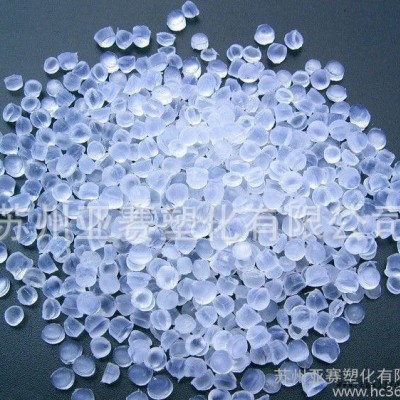

粒子图片
PVC（聚氯乙烯）成型条件
硬质pvc
料管温度：160-190℃
模具温度：40-60℃
干燥温度：80℃x2h
射胶压力：700-1500kg/c㎡
密度：1.4g/c㎡
成型收缩度：0.1-0.5%
肉厚：2.0-50.mm
吸水率(24H)：0.1-0.4%
融度软化点：89℃
热变形温度：70℃
软质pvc
料管温度：140-170℃
模具温度：40-60℃
干燥温度：80℃x2h
射胶压力：600-1500kg/c㎡
密度：1.4g/c㎡
成型收缩度：0.1-0.5%
肉厚：2.0-50.mm
吸水率(24H)：0.1-0.4%
融度软化点：85℃
热变形温度：55℃
用途说明PVC（聚氯乙烯）典型应用范围
聚氯乙烯可由乙烯、氯和催化剂经取代反应制成。由于其防火耐热作用，聚氯乙烯被广泛用于各行各业各式各样产品： 电线外皮、光纤外皮、鞋、手袋、袋、饰物、招牌与广告牌、建筑装潢用品、家俱、挂饰、滚轮、喉管、玩具、门帘、卷门、辅助医疗用品、手套、某些食物的保鲜纸、某些时装等。
库存图片
PVC（聚氯乙烯/硬氯） 包装与储运条件
涂膜编织袋包装，净重25kg/袋。可用汽车、火车、轮船等运输。贮运过程应防火、防水、防晒、防尘、防污染等。贮存应放于干燥、通风良好的仓库中，防止阳光直接照射，不应露天存放，产品应分批隔距堆放。不应与化学品及易燃物同时贮存或装运。
公司介绍
企业证书
售后说明
