| 厂家(产地) | 台湾长春 |
|---|---|
| 牌号 | 4140 F |
| 加工级别 | 注塑级 |
| 特性级别 | 耐磨,高刚性,增强级,阻燃级,耐高温 |
| 用途级别 | 纤维 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 比重 | ASTM D792,ISO 1183 | 1.75 | g/cm3; | |
| 收缩率 | 流动: 1.60 mm | ASTM D955 | 0.10 到 0.40 | % | |
| 横向流动: 1.60 mm | ASTM D955 | 0.60 到 1.2 | % | ||
| 吸水率 | 24 hr | ASTM D570 | 0.030 | % | |
| 23°C, 24 hr | ISO 62 | 0.030 | % | ||
| 洛氏硬度 | M 计秤 | ISO 2039-2 | 94 | ||
| 机械性能 | 拉伸应力 | 屈服 | ISO 527-2 | 130 | MPa |
| -- | ASTM D638 | 130 | MPa | ||
| 伸长率 | 断裂 | ASTM D638,ISO 527-2 | 3.4 | % | |
| 弯曲模量 | ASTM D790,ISO 178 | 10100 | MPa | ||
| 弯曲强度 | ASTM D790,ISO 178 | 185 | MPa | ||
| 悬壁梁缺口冲击强度 2 | 6.35mm | ASTM D256 | 98 | J/m | |
| 热性能 | 热变形温度 | 0.45MPa, 未退火 | ASTM D648,ISO 75-2/B | 220 | °C |
| 1.8 MPa, 未退火 | ASTM D648,ISO 75-2/A | 208 | °C | ||
| 熔融温度 | DSC | 225 | °C | ||
| 线形膨胀系数 | 流动 | ASTM D696,ISO 11359-2 | 0.000030 | cm/cm/°C | |
| 电气性能 | 表面电阻率 | ASTM D257,IEC 60093 | 1.0E+13 | ohms | |
| 体积电阻率 | ASTM D257,IEC 60093 | 1.0E+15 | ohm·cm | ||
| 介电强度 | 2.00mm | ASTM D149,IEC 60243-1 | 22 | kV/mm | |
| 介电常数 | 60 Hz | IEC 60250 | 3.50 | ||
| 耗散因数 | 60 Hz | IEC 60250 | 0.0010 | ||
| 耐电弧性 | ASTM D495 | 100 | sec | ||
| 其它 | UL 阻燃等级 | 0.800mm | UL 94 | V-0 | |
产品牌号：PBT/台湾长春/4140F
产品简介：聚对苯二甲酸丁二醇酯.英文名polybutylene terephthalate(简称PBT).属于聚酯系列.PBT工程塑料是一种热塑性聚酯.非增强型的PBT与其它热塑性工程塑料相比.加工性能和电性能较好.PBT玻璃化温度低.模具温度在50℃时即可迅速结晶.加工周期短.聚对苯二甲酸丁二醇酯(PBT)被广泛应用于电子.电气和汽车工业中。

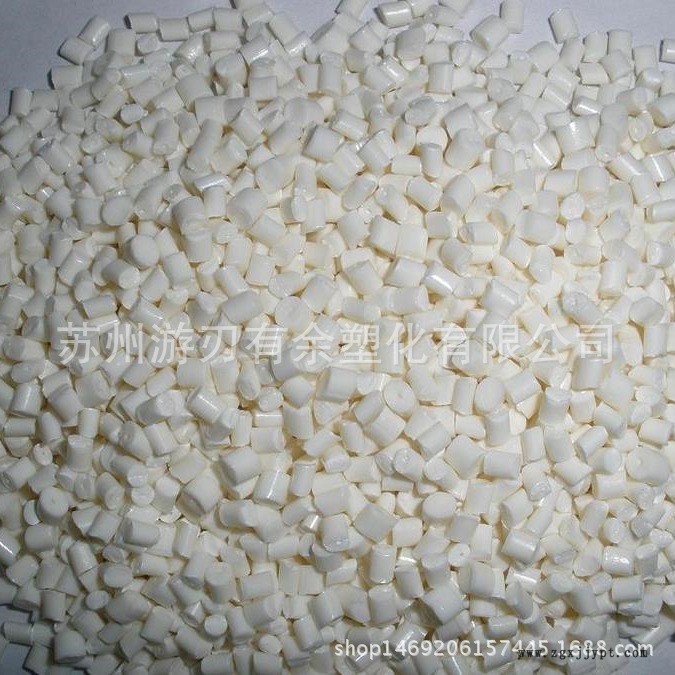

产品信息：PBT为乳白色半透明到不透明.结晶型热塑性聚酯.具有高耐热性、韧性、耐疲劳性.自润滑.低摩擦系数.耐候性.吸水率低.仅为0.1%.在潮湿环境中仍保持各种物性(包括电性能).电绝缘性.但体积电阻.介电损耗大.耐热水.碱类.酸类.油类.但易受卤化烃侵蚀.耐水解性差.低温下可迅速结晶.成型性良好。
工艺条件：干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。熔化温度：225~275℃，建议温度：250℃ 。模具温度：对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。注射压力：中等（**大到1500bar）。注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议**小直径为0.75mm。
