PCB薄膜开关、PET线路开关薄膜按键、锅仔片薄膜按键
产品: 浏览次数:961PCB薄膜开关、PET线路开关薄膜按键、锅仔片薄膜按键
类型: 柔性薄膜开关
工作电压: ≤50VDC(V)
单价: 3.50元/个
最小起订量: 10 个
供货总量: 1000000 个
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-02 12:57

详细信息
类型 柔性薄膜开关
工作电压 ≤50VDC(V)
工作电流 ≤100mA(A)
接触电阻 0.5~10Ω(Ω)
绝缘电阻 ≥100MΩ(100VDC)(Ω)
按键操作力 15~750g力
回弹时间 ≤6ms(ms)
基材耐压 2kDVC
使用寿命 ≥100万次(次)
工作温度 -20℃~+70℃(℃)
产品认证 ROHS
适用范围 广泛应用....
加工定制
品牌 ZXB
型号 ZXB-303D29

undefined

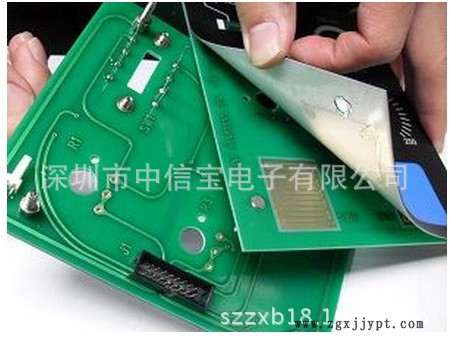

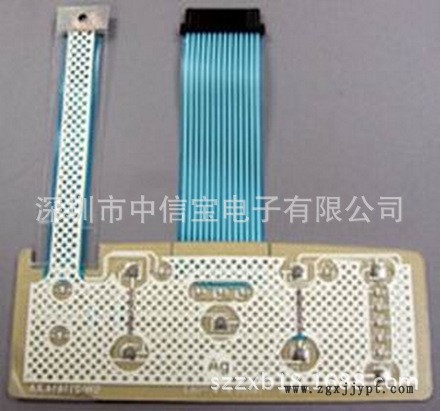

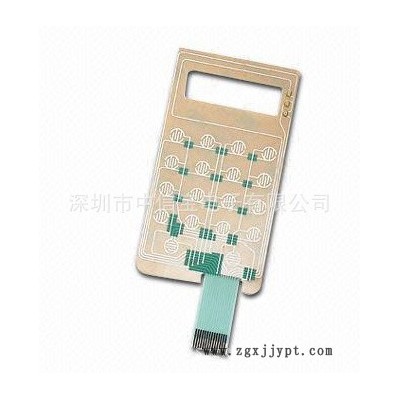

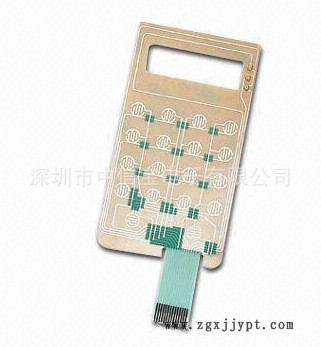

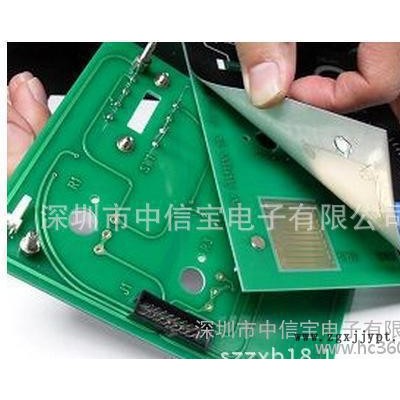

产品图片





undefined

undefined

undefined



















                                   薄膜开关面贴开关

标签类型

    特性

面贴种类

PC面贴 PVC面贴  PET面贴等

薄膜开关种类

普通工艺薄膜开关 带发光管薄膜开关

表面处理工艺

平面 磨砂

常规厚度

0.175mm 0.25mm

工艺

可镂空 含透明窗口 起凸键

                         应用范围

数控机床、工业机械、工业电器计量仪器、测量仪器、医疗仪器、航海仪器、工业仪器,空调、洗衣机、电磁炉、微波炉、电饭煲、咖啡机、豆浆机、电脑、电话机、传真机、电子玩具,游戏机、儿童学习机、电子琴等



主要优点
1、外形美观,色彩鲜艳丰富,设计可随心所欲,字符图案不受损伤,可以充分体现设计者及产品本身风格个性化,体积小,重量轻,寿命长。
2、具有良好的密封性防水、防尘、防油污、耐摔、抗震、安装方便。

技术参数

电性能

 1、工作电压: ≤50VDC
2、工作电流: ≤100mA
3、接触电阻: 0.5~10Ω
4、绝缘电阻: ≥100MΩ(100VDC)
5、基材耐压: 2kDVC
6、回弹时间: ≤6ms
7、回路电阻: 50Ω、150Ω、350Ω三档,或以用户需要确定
8、绝缘油墨耐压: 100VDC
机械性能
1、可靠性使用寿命: >100万次
2、闭合位移: 0.1~0.4mm(无触觉型) 0.4~1.0mm
3、健标作力: 15~750g力
4、银浆迁移: 在55℃,温度90%,56小时后,二线间为10MΩ/50VDC
5、银浆线上无氧化,无杂质
6、银浆线宽≥0.3mm**小间隔0.3mm,线路毛边<1/3,线路缺口<1/4线宽
7、引脚间距标准 2.54 2.50 1.27 1.25mm
8、引出线抗曲度,用d=10mm钢棍压滚80次线路不断。
环境性能
1、工作温度: -20℃~+70℃
2、存贮温度: -40℃~+85℃ 温度95%±5%
3、大 气 压: 86~106KPa
