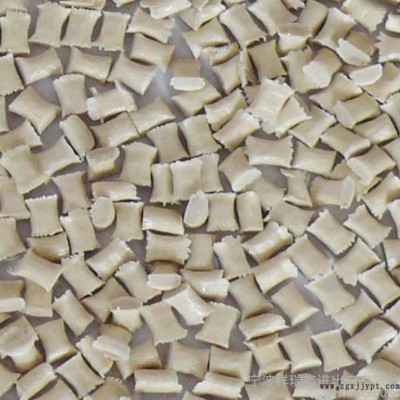

| 厂家(产地) | 美国杜邦 |
|---|---|
| 牌号 | 3226L |
| 加工级别 | 注塑级 |
| 特性级别 | 透明级,增强级,高强度,阻燃级,耐高温 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 密度 | ISO 1183 | 1735 | Kg/m3 | |
| 物理性能 | 模具收缩率 | ISO 294-4 | 0.27 | % | |
| 机械性能 | 弯曲模量 | 4.0mm,23℃(73℉) | ISO 178 | 12300 | MPa |
| IZOD缺口冲击强度 | 23℃(73℉) | ISO 180/1A | 8 | KJ/m2 | |
| 断裂应变 | 4.0mm,23℃(73℉) | ISO 527-1,2 | 1.4 | % | |
| 弯曲强度 | 4.0mm,23℃(73℉) | ISO 178 | 160 | MPa | |
| 断裂应力 | 2.0mm,23℃(73℉) | ISO 527-1,2 | 125 | MPa | |
| 弯曲强度 | 1.0mm,23℃(73℉) | ISO 178 | 205 | MPa | |
| 断裂应变 | 2.0mm,23℃(73℉) | ISO 527-1,2 | 1.3 | % | |
| 弯曲模量 | 2.0mm,23℃(73℉) | ISO 178 | 14500 | MPa | |
| 断裂应变 | 1.0mm,23℃(73℉) | ISO 527-1,2 | 1.1 | % | |
| 拉伸模量 | 4.0mm,23℃(73℉) | ISO 527-1,2 | 14800 | MPa | |
| 拉伸模量 | 2.0mm,23℃(73℉) | ISO 527-1,2 | 16000 | MPa | |
| 断裂应力 | 1.0mm,23℃(73℉) | ISO 527-1,2 | 130 | MPa | |
| IZOD无缺口冲击强度 | 23℃(73℉) | ISO 179-LeU | 15 | KJ/m2 | |
| IZOD无缺口冲击强度 | 23℃(73℉) | ISO 180/1U | 15 | KJ/m2 | |
| 弯曲强度 | 2.0mm,23℃(73℉) | ISO 178 | 180 | MPa | |
| IZOD缺口冲击强度 | 23℃(73℉) | ISO 179-LeA | 5 | KJ/m2 | |
| 弯曲模量 | 1.0mm,23℃(73℉) | ISO 178 | 18900 | MPa | |
| 拉伸模量 | 1.0mm,23℃(73℉) | ISO 527-1,2 | 16400 | MPa | |
| 断裂应力 | 4.0mm,23℃(73℉) | ISO 527-1,2 | 115 | MPa | |
| 电气性能 | 损耗因数 | 23℃(73℉) | IEC 60250 | 210 | |
| 介质常数 | 23℃(73℉) | IEC 60250 | 4.3 | Ohm | |
| 电气强度 | 23℃(73℉) | IEC 60243-1 | 26 | Kv/mm | |
| 体积电阻率 | IEC 60093 | >1×1014 | Ohm-cm | ||
| 表面电阻率 | IEC 60093 | >1×1015 | Ohm | ||
| 热性能 | 干燥温度 | 135 | ℃ | ||
| 挠曲温度 | 1.80MPa，4mm | ISO 75-1,2 | 235 | ℃ | |
| 解链温度范围 | 345-355 | ℃ | |||
| 模压温度范围 | 30-150 | ℃ | |||
| 其它性能 | 工业含水量 | <0.01 | % | ||
