泰安中齐建材有限公司

上海防渗土工膜  ldpe土工膜厂家生产   欢迎选购13395488700

    公司专业生产：土工布、复合土工膜、LDPEHDPE EVA土工膜、排水板、防水板、纺织土工布、土工格栅、三维植被网垫、土工格室、塑料盲沟、软式透水管、膨润土防水毯（GCL）、公路养生布、三维复合排水网、土工席垫、土工席垫、蓄水板、塑料植草格等的土工合成材料，拥有吹塑土工膜、土工布生产线两条，复合土工膜排水板及土工格栅等生产线共六条，完全可满足各项大中小型工程土工材料的需要和供应。

防渗土工膜的铺设
1. 铺设防渗土工膜前应由土建工程相应的合格验收证明文件。
2. 防渗土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。
3. 铺设HDPE土工膜时应力求焊缝**少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。
4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常**使焊缝排列方向平行于**大坡度，即沿坡度方向排列。
5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
6. 防渗土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。
7. 防渗土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

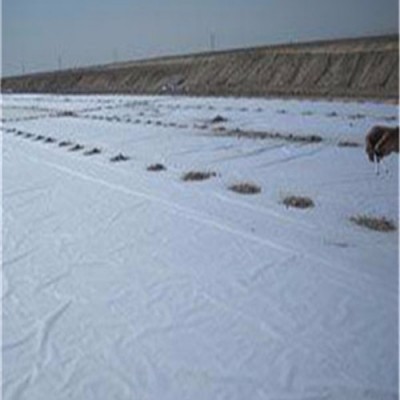

上海专业防渗土工膜施工方法：
防渗土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
1、 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
2、 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
4、先边坡后场底；
5、边坡铺设时，展膜方向应基本平行于**大坡度线。

防渗土工膜的焊接:
1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。
2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。
3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正式焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。
6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。
7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。
8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。
9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。 ?10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。
11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。
12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。
13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。
