泰安中齐建材有限公司

辛集市ldpe土工膜生产厂家 辛集ldpe土工膜

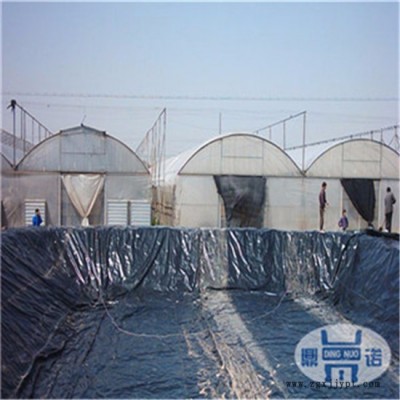

防渗土工膜 - 工程应用
??经编复合增强防水土工布具有优越的隔水性、耐用性、防护性。可广泛用于铁路、公路、运动馆、堤坝、水工建筑、遂洞、沿海滩涂、围垦、环保等工程。

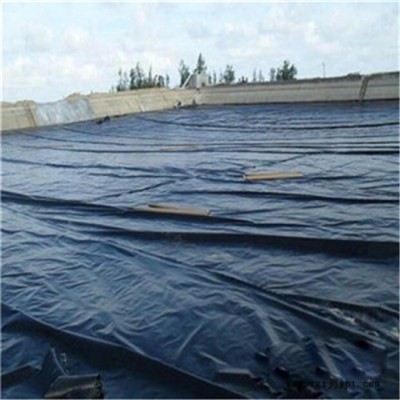

防渗土工膜 - 防渗土工膜的铺设
??1. 铺设防渗土工膜前应由土建工程相应的合格验收证明文件。
??2. 防渗土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。
??3. 铺设HDPE土工膜时应力求焊缝**少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。
??4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常**使焊缝排列方向平行于**大坡度，即沿坡度方向排列。
??5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
??6. 防渗土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。
??7. 防渗土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

防渗土工膜 - 防渗土工膜施工方法：
??防渗土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
??1、 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
??2、 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
??3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
??4、先边坡后场底；
??5、边坡铺设时，展膜方向应基本平行于**大坡度线。

防渗土工膜的焊接:
??1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。
??2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。
??3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正式焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
??4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
??5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。
??6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。
??7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。
??8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。
??9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。 10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。
??11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。
??12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。
??13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

------------------------------------------------------------

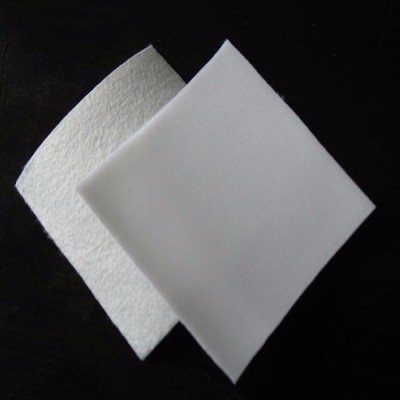

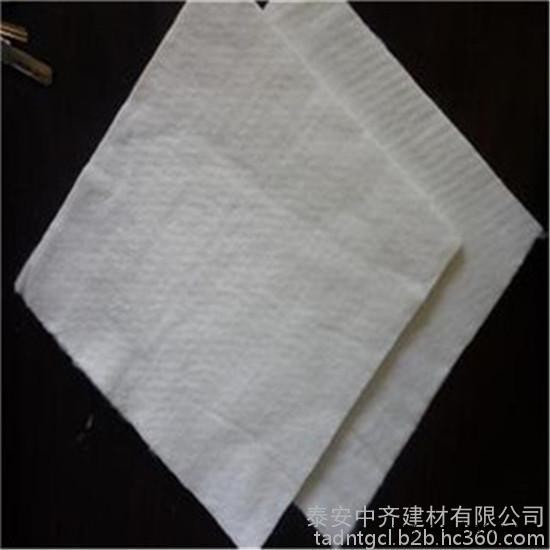

复合土工膜是由长丝土工布或短纤土工布与 PE土工膜经热复合而成，具有平面排水、有防渗的优良特性。复合土工膜分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方 米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能好，变形模量大，耐酸碱抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理， 以及废料场的防污处理。

其它
产品品种：一布一膜、两布一膜、多布多膜等。
产品规格：单位面积质量200-1600g/m2,膜厚0.1-1.5mm，幅条0.8-6.6m
产品特性：集防渗排水于一体、强度高、摩擦系数大、耐穿刺、耐老化、耐酸碱、防止水土流失。
产品用途：主要用于水利、交通、隧道、机场、冶金尾矿、垃圾处理场、屋面防渗等各种加筋防渗工程。
复合土工膜的使用年限问题，主要是由塑料薄膜是否失去防渗隔水作用而定，据苏联**标准规定，水工用的厚度为0.2m的加稳定剂的聚乙烯薄膜，在清水条件下工作年限可达40~50年，在污水条件下工作年限为30~40年。因此复合土工膜的使用年限足以满足大坝防渗要求的使用年限


------------------------------------------------
