泰安中齐建材有限公司

牙克石hdpe土工膜生产厂家欢迎您

HDPE土工膜特性与功能
1、不含化学添加剂，貤不经热处理，是环保型的建筑材料 ??
2 、具有良好的力学性能，透水性好，并能抗腐蚀，抗老化 ??
3 、具有很强的抗埋、耐腐性能结构蓬松，具有很好的排水性能 ??
4 、有很好的摩擦系数与抗拉强度，具有土工加筋性能 ??
5 、具有隔离、反滤、排水、保护、稳固、加强等功能 ??
6 、能适应凹凸不平的基层，能抵抗施工外力破坏，蠕变小 ??
7 、整体连续性好、重量轻、施工方便 ??
8 、为透水材料，所以具有很好的反滤隔离功能， 抗穿刺能力强，所以具有很好的保护性能

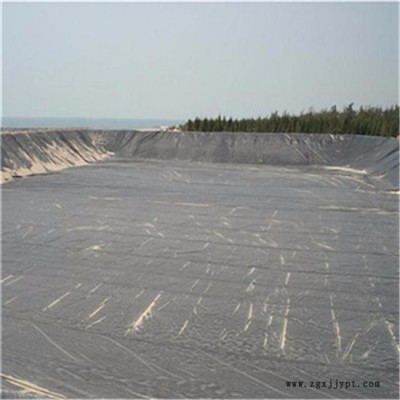

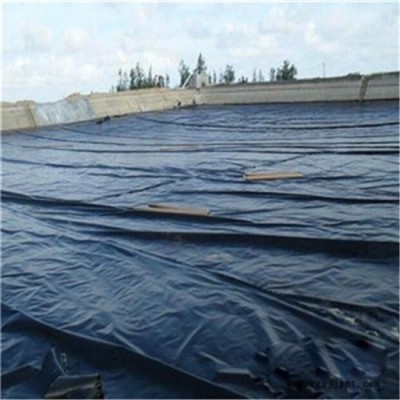

土工膜HDPE土工膜的铺设
1. 铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。 ??
2. HDPE土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。 ??
3. 铺设HDPE土工膜时应力求焊缝**少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。 ??
4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常**使焊缝排列方向平行于**大坡度，即沿坡度方向排列.
5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。 ??
6. HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。 7. HDPE土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

土工膜的焊接
1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。 ??
2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。 ??
3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。 4.焊缝要求整齐、美观、不得有滑焊、跳走现象。 ??
5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。 ??
6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。 ??
7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。 ??
8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。 ??
9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。 ??
10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。 ??
11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。 ??
12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。 ??
13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。
