首页 > 供应产品 > 东莞分条机系列 BOPP水晶透明分条机

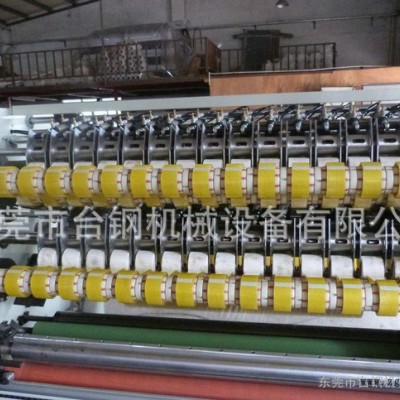

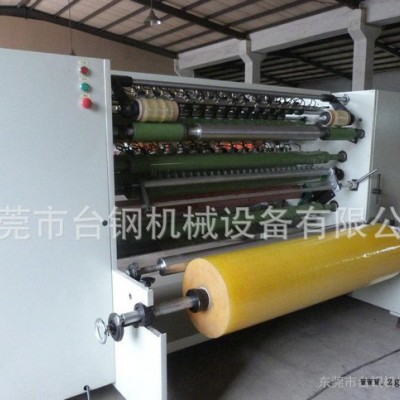

东莞分条机系列 BOPP水晶透明分条机
产品： 浏览次数：847东莞分条机系列 BOPP水晶透明分条机
加工定制： 是
**大原料宽度： 1280（mm）
单价： 65000.00元/台
最小起订量： 1 台
供货总量： 9982 台
发货期限： 自买家付款之日起 天内发货
有效期至： 长期有效
最后更新： 2021-11-08 17:23

详细信息
加工定制 是
最大原料宽度 1280（mm）
最大原料直径 750（mm）
最大收卷直径 120（mm）
分切速度 180（m/min）
总功率 5.5（Kw）
外形尺寸 2800*1350*1450（mm）
重量 1800（kg）
品牌 东莞市台钢机械


【温馨提示】

产品图片属性及价格仅供参考，详情请旺旺或来电咨询！















TG-211 BOPP超透明分条机  Super Clear Opp Tape Slitter Rewinder

适用范围/ Application Field
适用于OPP胶带/玻璃纸胶带的分条。

技术参数/ Technical Parameters

有效宽度

Working Width

1300mm

980mm

最大卷取直径

Max. diameter of rewinding

120mm

180M/min

纸管内径

Inside diameter of paper core

76.2mm

76.2mm

最大原料直径

Max. iameter of unwinding

750mm

750mm

最小分条宽度

Min. slitting width

12mm

12mm

机械速度

Slitting speed

180M/min

120mm





TG-105型穿管芯机 （管芯装载和卸载机器）

1、 本机适合胶带成品之自动卸取及管心自 动装置。

2、 操作简易，操作者只需将纸管放入斜门， 按下气压开关即可快速装纸

3、 本机采用气压式操作控制，快速高效率。

4、 适用范围/ Application Field
适用于胶带成品之自动卸取及纸管 快速自动安装。

技术参数/ Technical Parameters

规格

Model

1M

1.3M

1.6M

作业宽度

Width

1000mm

1300mm

1600mm

纸管内径

Diameter of paper core

25.4-76.2mm



使用气压

Working air pressure

5Kg/cm2



TG-200A型透明小复卷机Series Minin Doctor Rewinder



特点/ Features
11、本机适合不良胶带成品之重新复卷，确保整批产品之品质，一致性降低产品之浪费。
2、卷取轴采用DC马达驱动， 可无级变速。
3、操作面板上之计长器，方便卷取长度之设定。

适用范围/ Application Field
适用于不良胶带成品之重新复卷，确保产品之品质。

技术参数/ Technical Parameters

最大卷取直径

Max.rewinding diameter

330mm

最大卷取宽度

Max.rewinding width

100mm

纸管内径

Paper core inside diameter

25.4-76.2mm

复卷速度

Rewinding speed

0-100m/min











TG-203型自动切纸管机 （纸管分切机）

特点/ Features
1、刀轴采用齿型皮带转动，动力传送效率高、噪音低。
2、圆刀片以安全护罩防护，确保操作者安全。
3、本机采用机械式切深控制，切深定位准确、实用。操作方便、快捷，并具有自动卸管功能。

适用范围/ Application Field
适用于纸管切割。

技术参数/ Technical Parameters

最大分切宽度

Max.width of cut

500mm

最小分切宽度

Min.width of cut

12mm

纸管内径

Paper core inside diameter

76.2mm

适用纸管厚度

Paper core thickness

3-5mm

使用气压

Working air pressure

5Kg/cm2





二、主机器基本参数

1． 滚轮面宽………………………………………………………………………1450mm

2． 最大放料直径…………………………………………………………………750mm

3． 分条宽度………………………………………………………………………12-1280mm

4． 卷取纸芯………………………………………………………………………3寸

5． 卷取直径……四轴交换3-150mm双轴卷……………………………………3-300mm

6． 机械速度………………………………………………………………………0-180M/min

7． 使用电压………………………………………………………………………380V50HZ电压

四、机器基本结构简介：

1． 压花轴（铁佛龙）无缝钢管单边10mm………………………………………Φ100/3套

2． 自由滚……………….铝轮单边8mm…………………………………………Φ80/3套

3． 自由滚…………………空压花单边8mm………………………………………Φ80/2套

4． 独立压轮……………85nn*64mm…………………………………………………26套

5． 拱形橡胶轮…………100mm*1620mm……………………………………………Φ100/1套

（能有效防止成品打皱现象，对已经打皱的半成品能起到修复作用）

6． 专用轴…………………3寸1350mm………………4支配8条槽胶套………………壹套

7． 放料轴……………………………3寸铁轴…………………………………………1套

8． 放料刹车……………气压式刹车…………3M*40T…………………………………1套

9． 主机马达………………………台湾东元马达………………………………………5HP-4P1台

10． 计长器………HONGCHENG。HCJ80-3……………………………………三段式电子计数控制1组

11． 边料处理…………………………采用复卷收卷轴方式…………………双边同步卷取各1组

12． 自动换卷系统……………AC 1/2HP+60型减速机…………………………………1套

13． 收卷主轴轴芯45号钢直径Φ20钢件………………………………………………上下各1套

14． 整机墙板30厚A3钢板高1.35米*1.4米……………………………………………左右各1件

15.分切刀轴采用直杆式下刀………(达到操作安全目的)………………………………1套

16.放料部位采用32号钢滚轮式……………………………………………………………2套

17.整机电器采用进口件……………………………………………………………………1套

轴承采用KOyO系列（日本）

18. TG-105装卸机与模具……………………………………………………………………各1组

1. 电控系统

A、 5HP变频器……………………（台湾士林）………………………………………………1台

B、 操作面板…………………………(按钮台湾天得）………………………………………1套

C、 211BOPP超透明分条机……东元电机  5HP………………………………………………1台

D、203型自动切纸管机东元电机    2HP………………………………………………………1台

E、 200A型超透明小复卷机     电机  直流370W……………………………………………1台

2.  配气管：机器内部全部气管3.  机器外观尺寸：

型号

长

宽

高

211BOPP型超透明分条机

2.3 M

1.35M

1.45 M

105型穿管芯机

5.8 M

0.8 M

1.8 M

203型自动切纸管机

1.65 M

0.85 M

1.4 M

200小复卷机

0.6 M

0.7 M

0.65 M
