| 类型 | 标准料 |
|---|---|
| 密度 | 1.31g/cm |
| 牌号 | 1100-211 M |
| 销售方式 | 品牌经销 |

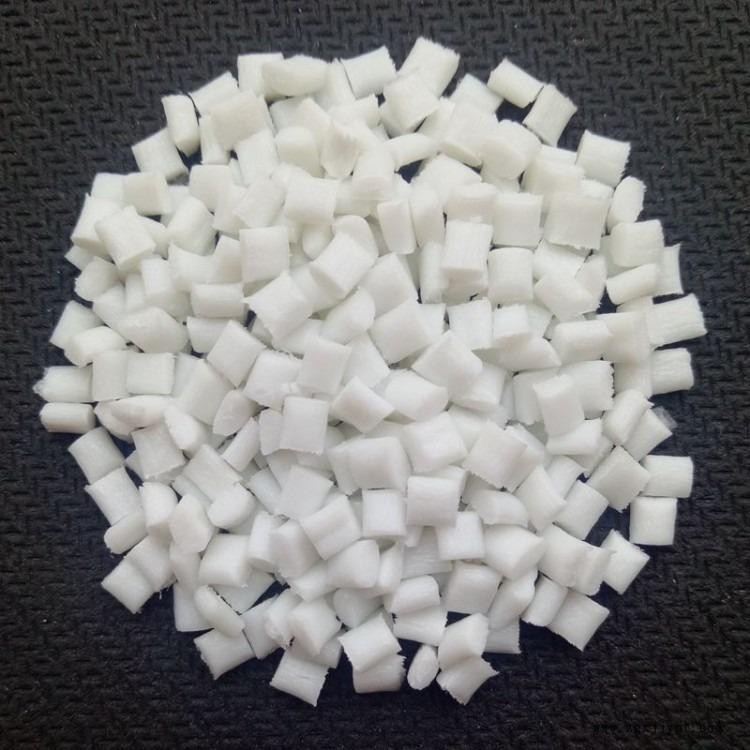

| 颜色 | 白色 |
| 用途级别 | 注塑级,汽车部件,家电部件,电子电器部件,电动工具配件 |
| 品牌 | 长春 |
| 厂家(产地) | 台湾长春 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,耐老化,耐高温,高强度,高流动 |
| 规格级别 | 注塑级 |
a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；
b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；
c、耐溶剂性：无应力开裂；
d、对水稳定性：PBT遇水不易分解；
e、电气性能：
1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；
2、介电系数：3.0-3.2；
3、耐电弧性：120s
f、成型加工性：普通设备注塑或挤塑。由于结晶速度快，流动性好，模具温度也比其他工程塑料要求低。在加工薄壁制件时，仅需几秒钟，对大部件也只要40-60s即可。
2、PBT的应用（通常指改性品种）；
a、电子电器：连接器、开关零件、家用电器、配件零件、小型电动罩盖或（耐热性、阻燃性、电气绝缘性、成型加工性）；
b、汽车：
1、外装零件：主要有转角格珊、发动机放热孔罩等；
2、内部零部件：主要有内镜撑条、刮水器支架和控制系统阀；
3、汽车电器零件：汽车点火线圈绞管和各种电器连接器等。
（PBT用于汽车上的数目还不及尼龙、聚碳和聚甲醛，但随着低翘曲性PBT的出现，今后必将在汽车零部件上得到更多的应用）
c、机械设备：视频磁带录音机的带式传动轴、电子计算机罩、灯罩、电熨斗罩、烘烤机零件以及大量的齿轮、凸轮、按钮、电子表外壳、照相机的零件（有耐热、阻燃要求）
三、PBT塑料的粘接：
根据不同需要，可以选择以下粘合剂：
1. TG-3200：单组分常温固化软弹性防震粘合剂，耐高低温，但粘接速度慢，胶水通常要1天或几天时间才能固化完毕。
2. TS-8602瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PBT，但胶层硬脆，不耐水。
3. TE-9270类，双组分胶，胶层柔软，适合PBT大面积粘接或复合。但耐高温性能较差。
4.TE-9249类胶：双组分胶，耐高温。
5.sili-1706:单组份室温硫化胶，固化后是弹性体具有的防水，防震粘合剂，耐高低温， 1-2mm厚度的话，5-6小时基本固化，有一定的强度。完全固化的话需要至少24小时。单组份，不需要混合，挤出后涂抹静置即可，无需加温。
工艺特点编辑
PBT注塑之前一定要在110～120℃的温度下干燥3小时左右，成型加工温度为250～270℃，模温控制在50～75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用“高速、中压、中温”的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。
加工条件
干燥温度（℃）
110～120
干燥时间约（hr）
2～3
模具温度（℃）
50～75
残料量（mm）
2～6
熔胶温度（℃）
250～270
背压（MPa）
5～10
注射压力（MPa）
100～140
锁模力约(ton/in2)
3～4
注?塑?速?度
高?速
回料转速(rpm)
70～90
螺?杆?类?别
标?准?螺?杆（直?通?式?喷?嘴）
停?机?处?理
关料闸啤清即可
碎料翻用（%）
15～25
备注：防火PBT需要用PE料过炮，水口料不宜回收利用。
模具制作
合?适?壁?厚mm）
1.5～4（排气要充分）
浇 口 设 计
不宜用热流道系统；大部分浇口均宜，因为需高速注塑，
浇口通常要较大，针点形、潜水浇口的直径应为1.5mm
收 缩 率 （%）
1.7～.2.3%，成型后48小时内仍有少许收缩（0.05%）
工艺条件编辑
干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。[2]
熔化温度：225~275℃，建议温度：250℃ 。
模具温度：对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：中等（最大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。
PBT是在其主链上具有酯键的直链型热塑性饱和聚酯，其化学名为Polybutylene Terephthalte，简称PBT，是与PET树脂同类别的高聚物。
由于它具有高的熔点和结晶度，吸水率和热膨胀系数也都很低，因此具有优良的尺寸稳定性。此外，还具有优良的电绝缘性，由吸湿性引起的电性能的变化很小，绝缘电压很高。
在PBT的聚集态结构中有结晶区和非晶区，因此，可以通过添加其它物质容易地对进行改性，赋予其各种功能。现有难燃型品级、高速成型型品级、高抗冲击型品级等赋予了各种功能的各种各样的品级。
连接器、小型开关、电容器壳等电子部件，OA机械的键盘及VTR、电话机等的功能机械部件，车用电子部件，车门外部把手等汽车部件。还有，医疗机械，建筑材料，精密机械等广泛地应用在我们的日常中的很多用品用具上。
特点;
非增强型品级强韧且富有柔性，抗脆性能力强。
有UL规格认定的难燃品级（94HB）和自熄性品级（94-V-0，V-2），其电性能在热塑性塑料中具值。
吸水性极低，在很宽的温度和湿度范围内长期使用，也能保持优良的电性能。
成型品的表面非常平滑，具有低的摩擦系数。由于产生的摩耗量小，适用于对摩擦磨耗性能有要求的用途。
使用过程中的尺寸变化非常小，是在成型稳定性和尺寸精度方面非常优良的高信赖性材料。
具有优良的长期耐化学药品性，常温下，除强碱以外的药品外，在其中长时间浸泡也几乎没有性能下降的现象发生。
不但是非增强型品级，增强型品级的流动性也非常好，成型加工性优良。
通过采用与其它高分子进行相融合的技术，开发出了满足各种性能要求的高分子合金。
性质
为高结晶性热可塑性塑胶，熔点220~230℃，结晶速率比PET快。
优点
1、机械性质安定抗张强度与抗张模数和尼龙相似
??2、摩擦系数小有自润性
??3、吸水率低
??4、电气性良
??5、尺寸安定性良好
??6、耐药品性、耐油性
缺点
1、Tg(30℃)低，在荷重下H.D.T.为60℃
??2、抗冲击强度不良，一般以玻纤补强为FR-PBT来使用
用途
电子电器：无熔线断电器、电磁开关、驰返变压器、家电把手、连接器、外壳
??汽 车： 车门把手、保险杆、分电盤盖、挡泥板、导线护壳、轮圈盖
??工业零件：OA风扇、键盤、钓具卷线器、零件、灯罩
PBT 聚对苯二甲酸丁二醇酯化学和物理特性 PBT是的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。
PBT吸湿特性很弱。 非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225%C）和高温变形温度都比PET材料要低。维卡软化温度大约为170C。玻璃化转换温度（glass trasitio temperature）在22C到43C之间。 由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低
