| 特性系数 | K值-11.5 |
|---|---|
| 喷射距离 | 1 |
| 使用压力 | 0.5Mpa |
| 流量 | 16L/s |
| 分类 | 灭火装置 |
| 型号 | 立式泡沫产生器 PCL16 |
| 储罐容积 | 1m3 |
| 发泡倍数 | 6 |
| 法兰规格 | DN80 |
| 功率 | 11（Kw） |
| 混合比 | 16L/s |
| 灭火时间 | 1 |
| 重量 | 2（kg） |
| 主要适用范围 | 化工 油罐 工厂 |
| 品牌 | 明悦 |
| 泡沫剂浓度 | 3%或/6% |

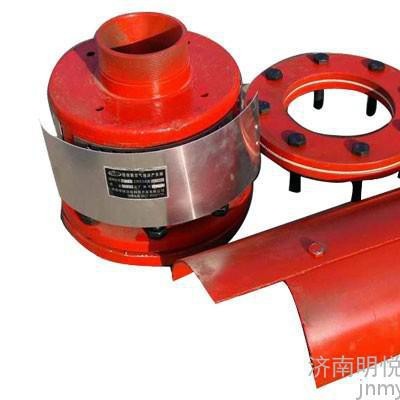

PCL型立式泡沫产生器用于在油罐消防低倍数泡沫灭火系统中液上泡沫喷射。本产品适合配用普通蛋白泡沫、氟蛋白泡沫液、水成膜泡沫液、抗溶性泡沫液和抗溶氟蛋白泡沫液。
性能参数
| 型 号 | 额定进口压力 (MPa) | 额定混合液量 (L/S) | 发泡倍数 | 特性系数 K值 |
| PCL4 |
0.5 | 4 |
≥6 | 5.75 |
| PCL8 | 8 | 11.5 | ||
| PCL16 |
|
① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
2、工作压力范围0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa压力下被冲破。
三、使用说明
1、 空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、 本产生器配有3%型和6%型普通空气泡沫液。
3、 为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
4、 导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上，以提高灭火效果。
5、 空气泡沫产生器进口管孔径不得小于规定的尺寸。
四、安装保养
1、 空气泡沫产生器上有标牌，注明型号、规格、制造日期，安装前要根据产品型号自行配制泡沫喷管组。
2、 先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。
3、 安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。
4、 空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。
5、 为了避免和减轻贮罐壁变形时对管道的破坏，最好在产生器进口管道中安装一段相同口径的金属软管
