| 牌号 : | 500 | 加工级别 : | 注塑级 |

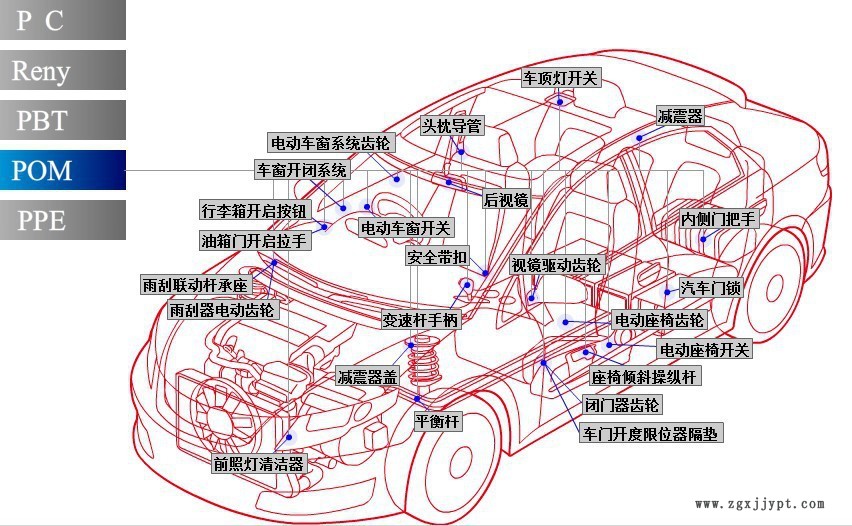

| 特性级别 : | 热稳定性,耐磨,高抗冲,高刚性 | 用途级别 : | 通用级,汽车部件,纤维 |
| 品牌 : | 美国杜邦 |
产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 密度 | ASTM D-792 | 1.42 | ||
| 物理性能 | 吸水量 | 浸泡均衡点+73℉(+23℃) | ASTM D-570 | 0.90 | % |
| 吸水量 | Equil.50%R.h.+73℉(+23℃) | ASTM D-570 | 0.22 | % | |
| 挠曲系数 | +70℃ | 在25℃下 | 1585 | MPa | |
| 吸水量 | 24hrs浸泡+73℉(+23℃) | ASTM D-570 | 0.25 | % | |
| 机械性能 | 摩擦系数 | +73℉(+23℃)动态 | ThrustWasherTest3 | 0.35 | |
| 挠曲系数 | +23℃ | 在25℃下 | 2830 | MPa | |
| 剪力 | +23℃ | ASTM D-732 | 65.5 | MPa | |
| 剪力 | +73℉ | ASTM D-732 | 9.5 | MPsi | |
| 挠曲系数 | -55℃ | 在25℃下 | 3930 | MPa | |
| 洛氏硬度 | ASTM D-785 | M94,R120 | |||
| 弯曲疲劳忍耐限度 | +73℉ | ASTM D-671 | 4.5 | MPsi | |
| 拉力冲击抵抗力 | +73℉ | ASTM D-1822 | 100 | ft.lb/in2 | |
| 扩散因数 | +73℉(+23℃)106Hz | ASTM D-150 | 0.005 | ||
| 伸张强度 | +158℉ | ASTM D-638 | 6.9 | MPsi | |
| 弯曲降服强度 | +73℉ | ASTM D-790 | 14.1 | MPsi | |
| 伸张强度 | +70℃ | ASTM D-638 | 47.5 | MPa | |
| IZOD冲击强度 | 40℃ | ASDM D-256 | 64.1 | j/m | |
| 伸张强度 | +100℃ | ASTM D-638 | 35.9 | MPa | |
| 断裂时之拉力伸张度 | +73℉(+23℃) | ASTM D-638 | 40 | % | |
| 伸张强度 | +212℉ | ASTM D-638 | 5.2 | MPsi | |
| 断裂时之拉力伸张度 | +250℉(+122℃) | ASTM D-638 | >260 | % | |
| 压缩应力 | +73℉@1%Def. | ASTM D-695 | 5.2 | MPsi | |
| 挠曲系数 | +158℉ | 在25℃下 | 230 | MPsi | |
| 无切口冲击程度 | +23℃ | ASDM D-256 | 1280 | j/m | |
| IZOD冲击强度 | +23℃ | ASTM D-256 | 74.7 | j/m | |
| 拉力冲击抵抗力 | +23℃ | ASTM D-1822 | 200 | kj/m2 | |
| 断裂时之拉力伸张度 | +212℉(+100℃) | ASTM D-638 | >260 | % | |
| IZOD冲击强度 | +73℉ | ASDM D-256 | 1.4 | ft.lb/in | |
| 压缩应力 | +23℃@10%Def. | ASTM D-695 | 124 | MPa | |
| 断裂时之拉力伸张度 | -68℉(-55℃) | ASTM D-638 | 13 | % | |
| 挠曲系数 | +212℉ | 在25℃下 | 90 | MPsi | |
| 伸张强度 | -68℉ | ASTM D-638 | 14.7 | MPsi | |
| 熔点 | ASTM D-2133 | 175 | ℃ | ||
| 无切口冲击程度 | +73℉ | ASDM D-256 | 24 | ft.lb/in | |
| 弹性系数 | +23℃ | ASTM D-638 | 3100 | MPa | |
| 弯曲疲劳忍耐限度 | +23℃ | ASTM D-671 | 31.0 | MPa | |
| 伸张强度 | -55℃ | ASTM D-638 | 101 | MPa | |
| 弹性系数 | +73℉ | ASTM D-638 | 450 | MPsi | |
| 负载下之变形 | 2000psi@+122℉(14MPa@50℃) | ASTM D-621 | 0.5 | % | |
| 挠曲系数 | +73℉ | 在25℃下 | 410 | MPsi | |
| 伸张强度 | +122℃ | ASTM D-638 | 26.2 | MPa | |
| 压缩应力 | +23℃@1%Def. | ASTM D-695 | 35.9 | MPa | |
| 挠曲系数 | -68℉ | 在25℃下 | 570 | MPsi | |
| 伸张强度 | +250℉ | ASTM D-638 | 3.8 | MPsi | |
| 伸张强度 | +73℉ | ASTM D-638 | 10.0 | MPsi | |
| 断裂时之拉力伸张度 | +158℉(+70℃) | ASTM D-638 | 220 | % | |
| 摩擦系数 | +73℉(+23℃)静态 | ThrustWasherTest3 | 0.20 | ||
| 断裂时之拉力伸张度 | +250℉(+122℃) | ASTM D-638 | >260 | % | |
| IZOD冲击强度 | -40℉ | ASDM D-256 | 1.2 | ft.lb/in | |
| 挠曲系数 | +122℃ | 在25℃下 | 620 | MPa | |
| 弯曲降服强度 | +23℃ | ASTM D-790 | 97.2 | MPa | |
| 压缩应力 | +73℉@10%Def. | ASTM D-695 | 18.0 | MPsi | |
| 电气性能 | 电阻系数 | 73℉(+23℃)0.2%H20 | ASDM D-257 | 1015 | ohm-cm |
| 电弧抵抗力 | 120mil(3.1mm) | ASTM D-495 | 220no tracking | Sec. | |
| 绝缘强度 | Short Time,90 mils | ASTM D-149 | 500 | V/mil | |
| 绝缘强度 | Short Time,2.3mm | ASTM D-149 | 19.7 | MV/m | |
| 伸张强度 | +23℃ | ASTM D-638 | 68.9 | MPa | |
| 绝缘系数 | +73℉(+23℃)102to106Hz | ASTM D-150 | 3.7 | ||
| 热性能 | 热传导系数 | 2.6 | BTU-in/hr | ||
| 热传导系数 | 0.37 | W/mk | |||
| 热变形温度 | 264psi | ASTM D-648 | 277 | ℉ | |
| 熔点 | ASTM D-2133 | 347 | ℉ | ||
| 线性热膨胀系数 | -40 to +29℃ | ASTM D-696 | 10.4 | 10-5m/m.℃ | |
| 线性热膨胀系数 | -40 to +85℉ | ASTM D-696 | 5.8 | 10-5in/in.℉ | |
| 线性热膨胀系数 | +104 to +150℃ | ASTM D-696 | 14.9 | 10-5m/m.℃ | |
| 线性热膨胀系数 | +220 to +300℉ | ASTM D-696 | 8.3 | 10-5in/in.°F | |
| 热变形温度 | 66psi | ASTM D-648 | 342 | ℉ | |
| 线性热膨胀系数 | +140 to +220℉ | ASTM D-696 | 7.6 | 10-5in/in.°F | |
| 线性热膨胀系数 | +60 to +104℃ | ASTM D-696 | 13.7 | 10-5m/m.℃ | |
| 线性热膨胀系数 | +29 to +60℃ | ASTM D-696 | 12.2 | 10-5m/m.℃ | |
| 线性热膨胀系数 | +85 to +140℉ | ASTM D-696 | 6.8 | 10-5in/in.℉ | |
| 热变形温度 | 0.5MPa | ASTM D-648 | 172 | ℃ | |
| 可燃烧性 | UL-94 | 94HB | |||
| 热变形温度 | 1.8MPa | ASTM D-648 | 136 | ℃ | |
