- 品牌/型号：永泰/800
- 工作压力：0.6（MPa）MPa
- 工作温度：160（℃）℃
- 外形尺寸：1200*23000（m）mm
- 重量：4500（kg）kg
- 主电动机功率：1.5（KW）KW
- 罐内有效空间：10（m3）m3
- 类型：蒸汽硫化罐

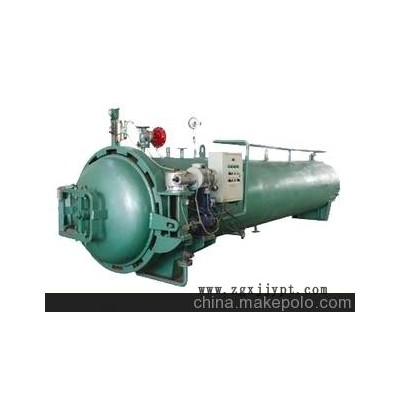

胶管卧式硫化罐
（胶管卧式硫化罐系指用于硫化硬芯成型的胶管的硫化罐，其基本结构与通用型卧式硫化罐类似。胶管卧式硫化罐罐体都较长，为便于运输，罐体分段制造后，在使用现场再焊成一体。国外也有将罐体分段用法兰连接的，但在使用中可能产生泄漏。为了适应生产流程的需要，有的胶管卧式硫化罐设有前、后两个罐盖，胶管从前面罐口进罐，从后面罐口出罐。罐座下面有的设有辊子，当罐体发生热胀冷缩时，可使罐座在辊子上移动，以免罐体产生温度应力。
上图所示，为胶管卧式硫化罐，罐盖也呈错齿结构，可用气缸2闭锁或松开。气缸上设有齿条，与环6上的弧形齿条齿相啮合。气缸2的活塞杆固定在罐体8上的托架上，气缸进气移动时，通过齿条与弧形齿条使齿环6转动，使罐盖闭锁或松开。罐盖的打开和关闭也用气缸驱动，其结构与工作方式与通用型卧式硫化罐相同。罐顶的冷却水管11用于喷淋冷却硫化好的胶管。）
§2－4 主要部件的设计
一、罐盖
卧式硫化罐罐盖的结构形式很多，国内绝大数采用错齿结构，它具有结构简单，工作可靠、操作方便等优点。
卧式硫化罐罐盖由盖板及盖缘组成。常见的盖板形状有无折边的球面封头及椭圆或碟形封头两种。
所谓无折边球面封头就是将碟形封头的直边及转角部分去掉，只剩下球面部分。无折边球面封头具有制造容易、节省材料、封头高度低、重量轻等优点，但封头与盖缘焊接处要产生局部应力。在确定无折边球面的壁厚时，应注意局部应力。
罐盖的罐缘常用ZG270-500制造。
错齿式罐盖通常有齿环转动和罐盖转动两种。
1．齿环转动式的是在罐盖与齿环上各制出数量相等的若干个矩形齿，罐盖、齿环上的齿与齿谷一一对应，齿谷比齿略大，以便齿从齿谷中通过。当罐盖与齿环相对转动半个齿距时，罐盖便被闭锁。
2．罐盖转动式错齿式罐盖的结构和日常家用的高压锅的罐盖结构相似。
罐盖的支承装置常用的有铰接式和吊转式两种。
