首页 > 供应产品 > 供应裕隆EVA机械,EVA切割机械

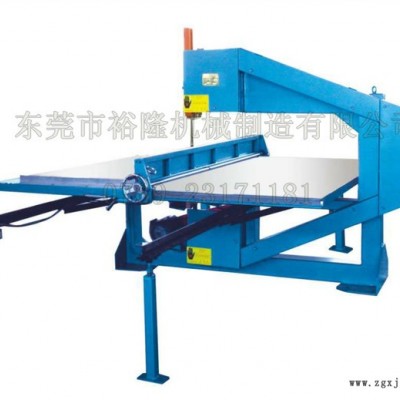

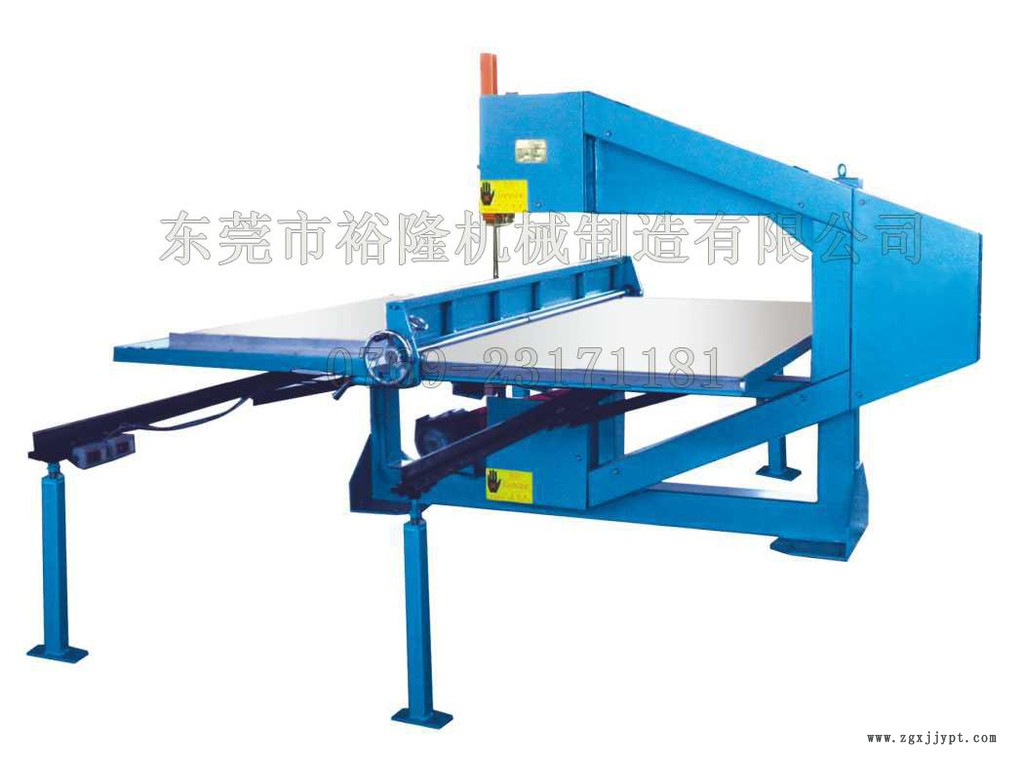

供应裕隆EVA机械,EVA切割机械
产品: 浏览次数:581供应裕隆EVA机械,EVA切割机械
品牌: 裕隆 u-long
切刀数: 单刀片
工作压力: -
单价: 17500.00元/台
最小起订量: 1 台
供货总量: 99 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-11-01 10:53

详细信息
切刀数 单刀片
工作压力 -
类型 其它
外形尺寸 L4.5*W4*H2.1
样式 立式
重量 1000
品牌 裕隆
型号 ULLQ-3L
加工定制
主电动机功率 1.1KW
切刀 单刀
切刀宽度 25
切胶刀行程 -
切胶力 -
切胶行程时间 -

产品别名:**直切机产品用途:切割海绵/EVA/蜂窝纸等
类型:直切机发泡原理:-
电动机功率:2.44(KW)外形尺寸:L4500*W4000*H2100(mm)
重量:1000(kg)

一、本机主要用于EVA产品的切边和切片工作,以及切割高度小于600MM的EVA及蜂窝纸之类的产品的切割工作。

二、ULLQ-3L型EVA直切机的主要技术规格与参数

型号

ULLQ-3L(特殊型)

内工作台尺寸

W1320XL2290mm

外工作台尺寸

W1200XL2290mm

切割高度

H400/600mm

切割厚度

3~ mm

刀带长度

L5810/L6180mm

电机总功率

2.44Kw

机器重量

1000Kg

外形尺寸

L4500XW4000XH2100mm




三、构 造

1.本机由机架、底座、工作台导轨机构、移动定位板、马达驱动机构、刀带张紧调整机构、刀轮机构、磨刀砂轮机构、刀轮安全罩等主要部件组成。

2.机架、底座、均由方管焊接组合而成,刀轮机构同时安装这构件的同一平面上,为确保刀轮稳定性,刀轮都经静平衡试验才固定在此部件上,一经安装调试后不必再变动位置。

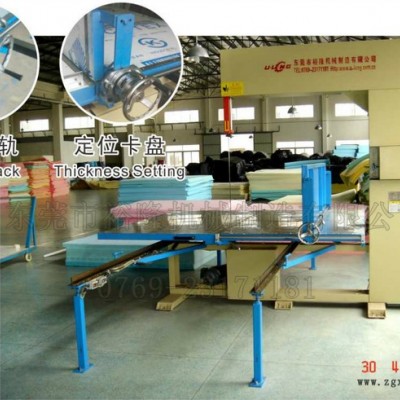

3.工作台是由方同组成的框架与铝塑板组成,上有移动定位板,它支承在导轨上纵向行走,达到切割进退运动。移动定位板是控制切割厚度的定位板。

4.刀带张紧调整机构是用来调节刀带张紧度和装拆刀带的卸荷装置,使用时配合本构件中弹簧压紧螺母,可调节弹簧的张紧力。

5.磨刀砂轮是利用二个对向的碗型砂轮(电机带动)轻贴带刀口,偏移一定角度后固定(此角度可由操作者选取,一般采用15°~30°)。

6.刀带的装拆:由于工作台前后侧分别装有一套绞链销机构。此机构作为左右平台连接用,也作为装换刀带时拆装用,当要更换新刀带时先将此机构绞链拆下,才能拆下刀带。

7.刀带的定位:带刀轮在安装时保证在同一平面上,以保证刀带运转时不脱刀、不发生偏离,为了防止刀带径向晃动。在上梁压刀轮轴下装了一套轴承,在底座(工作台下)装上同样的一套轴承,以作刀带定向之用。
