| 类型 | 通用型 |
|---|---|
| 厂家(产地) | 广州市花都区新华街团结村塘口236工业园A1栋1楼 |
| 颜色 | 按客户需求调配 |
| 粘度 | 20000-30000CPS |
| 型号 | S920 S930 |
| 类型:通用型 | 厂家(产地):广州市花都区新华街团结村塘口236工业园A1栋1楼 |
| 粘度:20000-30000CPS | 颜色:按客户需求调配 |

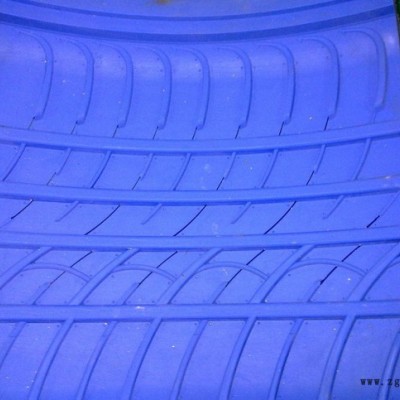

模具硅胶
模具硅胶用途：
主要用于建筑行业，石膏工艺品、肥皂，蜡烛灯饰，浮雕家私，塑胶玩具工艺品，工艺礼品、花纹精细的产品、包模、灌注模具产品、POLI工艺品、树脂工艺品等产品复制及精密的模具制造。
模具硅胶特点：
模具硅胶，拉力好，撕裂强度好，耐高温，具有优异的流动性，良好的操作性，不变形、耐酸碱，不膨胀,翻模次数多，可反复使用。适合精密细小或复杂花纹的小件产品.并且容易脱模,收缩率可以达到千分之二。室温下加入固化剂2%—3%，30分钟还可操作，3—5小时后会生成，具有不变形、耐高温、耐酸碱，不膨胀的弹性硅胶模具，是POLI工艺品、树脂工艺品、灯饰、蜡烛等工艺品的复模及精密的模具制造.
模具硅胶参数：
| 型号 | 比例 | 颜色 | 硬度 | 粘度 | 操作时间 | 固化时间 | 抗撕(kg/cm) | 抗拉(MPa) | 伸长率% | 收缩率（%） |
| S815 | 100：3 | 白色 | 15±2 | 11000±3000 | 30-50min | 3-4h | 22±3 | ≥3.3 | ≥500 | ＜0.3 |
| S820 | 100：3 | 白色 | 20±2 | 14000±3000 | 30-50min | 3-4h | 26±3 | ≥3.3 | ≥500 | ＜0.3 |
| S825 | 100：3 | 白色 | 25±2 | 22000±3000 | 30-50min | 3-4h | 26±3 | ≥3.4 | ≥400 | ＜0.3 |
| S830 | 100：3 | 白色 | 30±2 | 24000±3000 | 30-50min | 3-4h | 26±3 | ≥4.2 | ≥350 | ＜0.3 |
| S835 | 100：3 | 白色 | 35±2 | 28000±3000 | 30-50min | 3-4h | 25±3 | ≥4.5 | ≥350 | ＜0.3 |
| S840 | 100：3 | 白色 | 40±2 | 14000±3000 | 30-50min | 3-4h | 20±3 | ≥3.2 | ≥350 | ＜0.3 |
硅胶与固化充分搅拌均匀. 模具硅胶外观是流动的液体，A组份是硅胶，B组份是固化剂。固化剂的配比为2%-3%。模具硅胶操作方法：
抽真空排气泡处理：硅胶与固化剂搅拌均匀后，进行抽真空排气泡，抽真空的时间不宜太久，一般不要超过十分钟，抽真空时间太久会使硅胶固化，变成一块一块的。
涂刷或操作过程：把抽空排过气泡的硅胶，以涂刷或灌注的方式。倒在产品上面（注：在倒硅胶之前要复制的产品或模型一定要打脱模剂或隔离剂）。 然后再把硅胶涂刷在产品上面，涂刷一定要均匀，30分钟后粘贴一层纱布纤纬布来增加硅胶的强度和拉力。然后再涂刷一层硅胶，再粘贴一层纱布纤纬布，重复进行两次。
灌模或灌注模的操作方法：灌模或灌注模，是用于比较光滑或简单的产品，没有模线省工省时**是将你要复制的产品或模型，用胶板或玻璃板围起来，将抽过真空的硅胶直接倒入产品上面，待硅胶干燥成型后，取出产品，模具**成型了（注：灌注模一般采用硬度比较软的硅胶来做模，这样脱模比较容易，不会损坏硅胶模具里面的产品）
固化剂与硅胶配比的反应情况如下：
1、固化剂加量1%时，2.5小时胶体还会流动，6—8小时可以脱模。
2、固化剂加量2%时，50分钟—1小时胶体还会流动，2—3小时可以脱模。
3、固化剂加量3%时，28—30分钟胶体还会流动，1.5—2小时可以脱模。
4、固化剂加量4%时，10—15分钟胶体还会流动，1—1.5小时可以脱模。
